Реферат: Страховка в горах
- Анкера, крючья, закладки (anchors): 25 kN
- Карабины, вдоль продольной оси (carabiner): 20 kN
- Карабины, вдоль поперечной оси (carabiner): 4 kN
- Страховочные петли (sling): 22 kN
- Система (harness): 15 kN
- Прочность ручки ледоруба 12 kN
Альпинистское снаряжение постоянно меняется по своим качествам. Применяются все более новые, дорогостоящие материалы. Приведем для примера характеристики современных веревок фирмы Beal, которая является одним из лидеров по производству альпинистских веревок. Ниже приведены свойства вспомогательных веревок и стропы, из которой изготавливают оттяжки на карабины и подвесные системы. Все веревки Beal имеют увеличенную долговечность вследствие развития достижений новых технологий.
Характеристики веревок фирмы Beal
|
диаметр и тип веревки |
сила рывка |
количество рывков |
вес одного метра |
||
|
вес груза |
80 кг |
55 кг |
80 кг |
55 кг |
|
| Apollo 11 мм | 720 DaN | - | 16 | - | 78 г |
| Top Gun 10.5 мм | 680 DaN | - | 12 | - | 69 г |
| Booster 9.7 мм | 680 DaN | - | 7 | - | 62 г |
| Wall Master II 10.5 мм | 680 DaN | - | 7 | - | 68 г |
| Verdon II 9 мм | - | 490 DaN | - | 18 | 49 г |
| Cobra II 8.6 мм | - | 490 DaN | - | 17 | 48 г |
| Legend II 8.3 мм | - | 490 DaN | - | 10 | 45 г |
| Tandem 7.9 мм |
720
DaN |
- |
14 |
- | 41 г |
Сравнительная таблица значений величины рывка веревок Beal
|
диаметр и тип веревки |
сила рывка |
количество рывков |
фактор рывка 2 |
|
| одинарная веревка | Apollo 11 мм | 720 DaN | 16 | одинарная веревка: 80 кг тестовая масса |
| Top Gun 10.5 мм | 680 DaN | 12 | ||
| Booster 9.7 мм | 680 DaN | 7 | ||
| Wall Master II 10.5 мм | 680 DaN | 7 | ||
| норма UIAA | <1200 DaN | 5 | ||
| полуверевка | Verdon II 9 мм | 490 DaN | 18 | полуверевка: 55 кг тестовая масса |
| Cobra II 8.6 мм | 480 DaN | 17 | ||
| Legend II 8.3 мм | 490 DaN | 10 | ||
| норма UIAA | <800 DaN | 5 | ||
| двойная веревка | Tandem 7.9 мм |
720
DaN |
14 |
двойная веревка: 80 кг тестовая масса |
| норма UIAA |
<1200
DaN |
12 |
||
Таблица свойств статических веревок
|
диаметр веревки |
вес одного метра |
усилие разрыва |
удлинение |
количество
рывков с фактором рывка 1 |
сила рывка фактор рывка 0.3 |
| 9 мм | 51 г | 1900 кг | 3.6% | 5 (80 кг) | 4.0 kN |
| 10 мм | 60 г | 2400 кг | 3.0% | 5 (100 кг) | 4.8 kN |
| 10.5 мм | 65 г | 2700 кг | 3.0% | 10 (100 кг) | 5.1 kN |
| 11 мм | 73 г | 3000 кг | 2.8% | 13 (100 кг) | 5.1 kN |
| 11.5 | 78 г | 3200 кг | 2.6% | 15 (100 кг) | 5.3 kN |
Вспомогательные веревки Beal
|
2 мм |
3 мм |
4 мм |
5 мм |
6 мм |
7 мм |
8 мм |
5.5 мм |
5.5 мм |
|
|
усилие разрыва |
70 DaN | 180 DaN | 330 DaN | 580 DaN | 750 DaN | 1050 DaN | 1400 DaN | 1800 DaN | 1800 DaN |
|
вес одного метра |
2.4 г | 6.5 г | 11 г | 19.5 г | 23 г | 31 г | 40 г | 23 г | 20 г |
Свойства стропы Beal
|
плоская стропа |
трубчатая стропа |
трубчатая суперстропа |
|||||||
|
20 мм |
26 мм |
30 мм |
45 мм |
50 мм |
16 мм |
19 мм |
26 |
18 |
|
|
усилие разрыва |
1000 DaN | 1500 DaN | 1600 DaN | 2200 DaN | 2400 DaN | 800 DaN | 1100 DaN | 1500 DaN | 1600 DaN |
Данные для российской веревки (рыболовный фал)
|
диаметр веревки |
вес одного метра |
усилие разрыва |
удлинение при разрыве веревки |
количество
рывков с фактором рывка 2 |
сила
рывка |
| 10 мм | 56 г | 2156 кг | 22—24% | 2 (80 кг) | 16—17.5 kN |
Использование веревки
Конец веревки ввязывается в страхуемого. При работе
в двойке страхующий, как правило, также ввязывает другой конец веревки
в свою систему (это можно сделать способом, указанным на рисунке).
Другой возможный
вариант — соединять конец веревки к системе с помощью карабина
(в этом случае используется только карабин с муфтой). При этом надо
знать, что если при срыве рывок придется поперек карабина — на муфту,
в этом случае карабин разрушается при небольшой нагрузке
(400 кг по нормам UIAA). По этой причине для первого
в связке рекомендуется применять ввязывание
в веревку.
При движении первого вверх он вщелкивает веревку в карабины, которые находятся на точках страховки, которые он делает по мере своего продвижения вверх. При этом сначала устанавливается точка страховки. Далее — в точку вщелкивается карабин или оттяжка. После этого в нижний карабин вщелкивается страховочная веревка. После этого первый продолжает движение вперед.

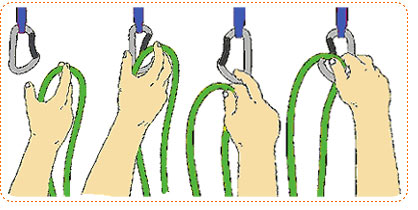

Для вщелкивания веревки в карабин рекомендуется следующий прием. Веревку вытягивают вверх (при этом ее придерживают, зажимая в зубах — это не очень удобно, да и небезопасно для зубов, но ничего лучшего не придумано). Если можно не зажимать в зубах — лучше не зажимать. Потом веревку перехватывают рукой и приемом, указанным на рисунке, вщелкивают ее в карабин.
