Дипломная работа: Анализ информационной системы автосалона "Питер-Лада" и улучшение ее при помощи СУБД MySQL, PHP и HTML

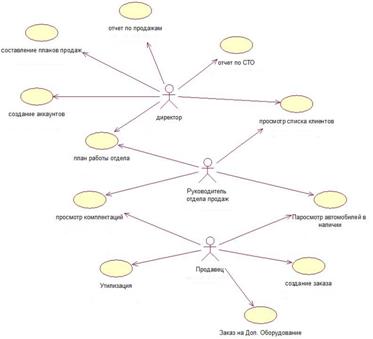

В результате использования этих обозначения построена следующая обобщенная диаграмма вариантов использования для действующих лиц:

Рис. 1.2. Диаграмма прецедентов

1.6.2 Диаграммы состояний

Диаграммы состояний определяют все возможные состояния, в которых может находиться конкретный объект, а также процесс смены состояний объекта в результате наступления некоторого события. Существует много форм диаграмм состояний, незначительно отличающихся друг от друга семантикой.

Таб 1.2. Условные обозначения диаграммы состояний

Условное обозначение	Описание условного обозначения
	начальное состояние, не содержит никаких внутренних действий, в этом состоянии находится объект по умолчанию в начальный момент времени
	конечное состояние, которое также не содержит никаких внутренних действий. В этом состоянии будет находиться по умолчанию после завершения работы в конечный момент времени. Оно служит для указания графической области, в которой завершается процесс изменения состояния
	Состояние
	Переходом (transition) называется перемещение объекта из одного состояния в другое
	Рефлекторный переход

На диаграмме состояний может быть одно и только одно начальное состояние. В то же время может быть столько конечных состояний, сколько вам нужно, или их может не быть вообще. Когда объект находится в каком-то конкретном состоянии, могут выполняться различные процессы.

Процессы, происходящие в этот момент, когда объект находится в определенном состоянии, называются действиями (actions).

С состоянием можно связывать следующие данные: деятельность, входное действие, выходное действие и событие.

Деятельность (activity) - это поведение, реализуемое объектом, пока он находится в данном состоянии. Деятельность изображают внутри самого состояния; ее обозначению должно предшествовать слово do (делать) и двоеточие.

Входное действие (entry action) - это поведение, которое выполняется, когда объект переходит в данное состояние. Входное действие также показывают внутри состояния, его обозначению предшествуют слово entry (вход) и двоеточие.

Выходное действие (exit action) подобно входному. Однако оно осуществляется как составная часть процесса выхода из данного состояния. Выходное действие изображают внутри состояния, его описанию предшествуют слово exit (выход) и двоеточие.

Переходом (transition) называется перемещение объекта из одного состояния в другое. На диаграмме все переходы изображают в виде стрелки, начинающейся на первоначальном состоянии и заканчивающейся последующим.

Переходы могут быть рефлексивными. Объект может перейти в то же состояние, в котором он в настоящий момент находится. Рефлексивные переходы изображают в виде стрелки, начинающейся и завершающейся на одном и том же состоянии. [1]

1.6.3 Диаграмма деятельности

Диаграммы активности (деятельности) частный случай диаграмм состояний. Каждое состояние есть выполнение некоторой операции и переход в следующее состояние. Диаграммы деятельности особенно полезны в описании поведения, включающего большое количество параллельных процессов. Самым большим достоинством диаграмм деятельностей является поддержка параллелизма. Благодаря этому они являются мощным средством моделирования потоков работ и, по существу, параллельного программирования. Самый большой их недостаток заключается в том, что связи между действиями и объектами просматриваются не слишком четко.

Средства Rational Rose позволяют для описания функциональной системы воспользоваться графическим редактором для построения Activity диаграмм (деятельности).

Таб. 1.3. Условные обозначения диаграммы деятельности

Условное обозначение	Описание условного обозначения
	начальное состояние, не содержит никаких внутренних действий, в этом состоянии находится объект по умолчанию в начальный момент времени
	конечное состояние, которое также не содержит никаких внутренних действий. В этом состоянии будет находиться по умолчанию после завершения работы в конечный момент времени. Оно служит для указания графической области, в которой завершается процесс изменения состояния
	состояние действий с некоторым входным действием и, по крайней мере, одним выходящим из состояния перехода. Внутри этой фигурки записывается выражение действий, которое должно быть уникальным в пределах одной диаграммы деятельности
	ветвление, применяемое в случаях, когда последовательно выполняемая деятельность должна разделиться на альтернативные ветви в зависимости от значения некоторого промежуточного результата. В этот ромб может входить только одна стрелка от того состояния, после выполнения которого, поток управления должен быть продолжен по одной из взаимно исключающих ветвей. Выходящих стрелок может быть две или более, но для каждой из них явно указывается соответствующее условие
	переход, т. е. отношение между двумя последовательными состояниями, которое указывает на факт смены одного состояния другим
	распараллеливание вычислений. Может иметь один входящий переход и несколько выходящих, либо несколько входящих и один выходящий
