Дипломная работа: Построение сети цифровой связи ОТС

Мостовой конвертер выполняет следующие функции:

- поддерживает транзитный поток верхнего уровня;

- осуществляет соединение группового канала с контроллером нижнего уровня через один поток Е1, при этом с верхнего уровня на нижний может быть скоммутировано 30 групповых каналов [4].

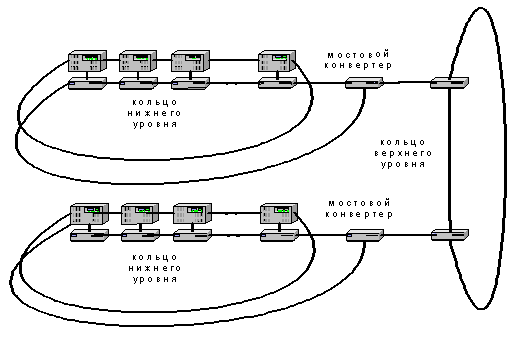

Рисунок 1.1

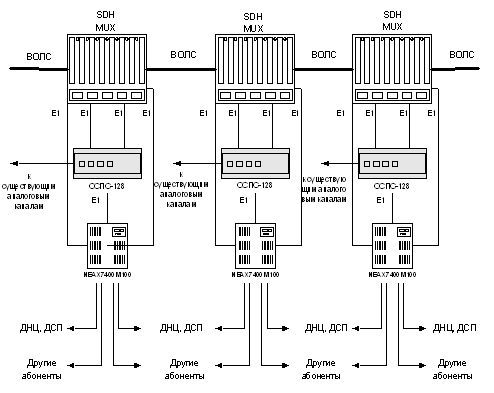

Рисунок 1.2

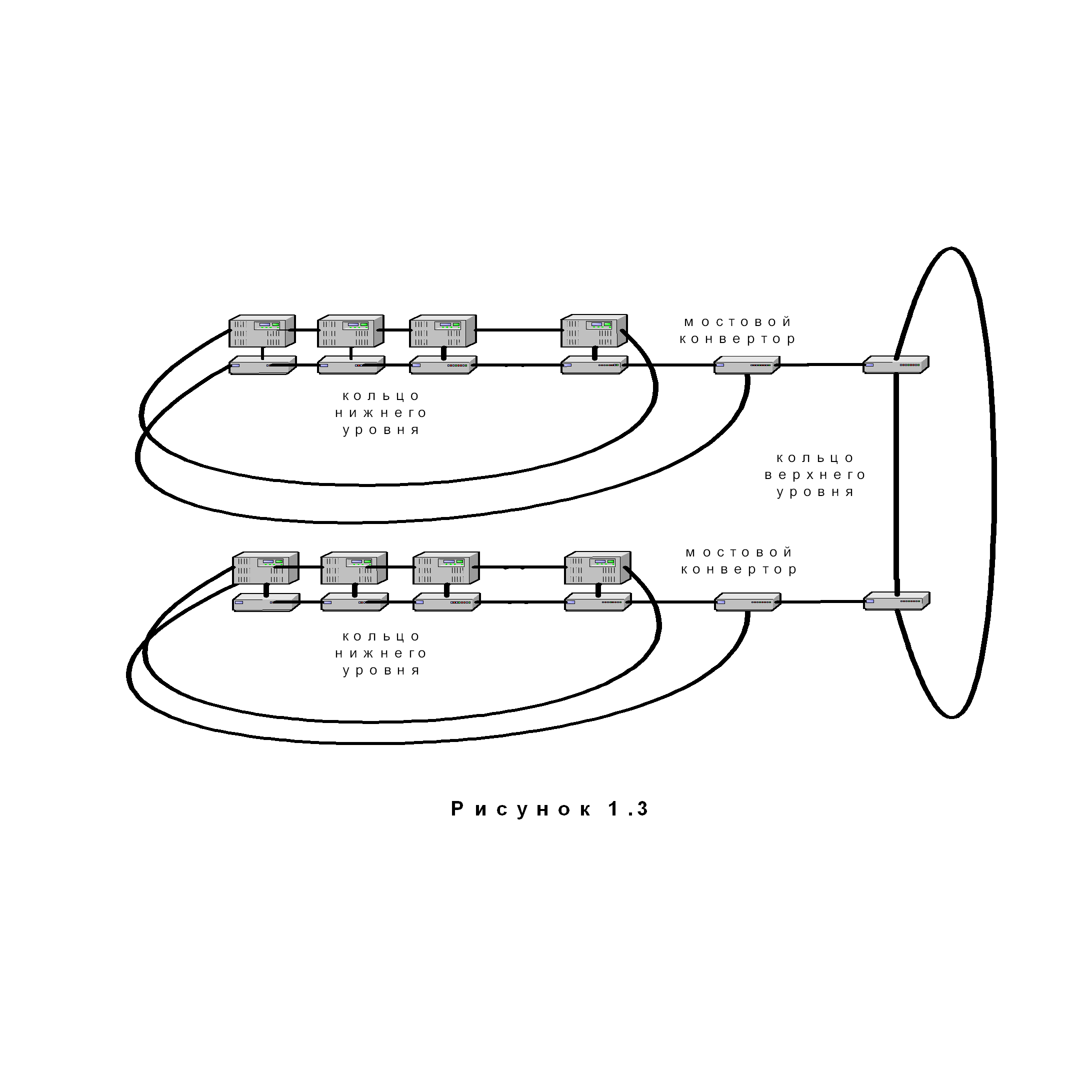

Рисунок 1.3

1.3 Система резервирования и обеспечения готовности сети

Система резервирования комплекса обеспечивается следующими

показателями:

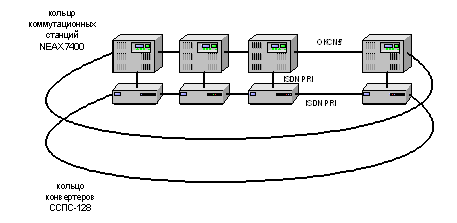

- кольцевая структура сети (рисунок 1.5);

- взаимное резервирование колец конвертеров и коммутируемых

станций при их полной независимости в нормальном режиме работы для всех видов коммутируемой связи и связи между объектами и групповым каналом (рисунок 1.6);

- резервирование по каналам тональной частоты (рисунок 1.7);

- использование двойных параллельных колец с различной средой

передачи (рисунок 1.8);

- автоматическое шунтирование потоков Е1 при отключении конвертера (рисунок 1.9);

- полуавтоматические средства резервирования – когда групповой канал имеет более, чем одну точку включения в систему в резервном режиме (рисунок 1.10);

- двустороннее подключение ПГС (рисунок 1.11) [4].

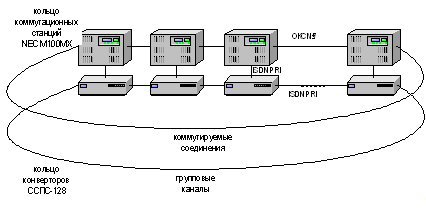

Рисунок 1.6

2. Анализ структуры цифрового построения «Обь-128Ц»

2.1 Назначение комплекса

Комплекс предназначен для организации оперативно-технологической связи (ОТС) для российских железных дорог в цифровых и цифро-аналоговых сетях.

Комплекс рассчитан для работы в качестве:

- распорядительной станции отделенческой оперативно-технологической проводной связи;

- симплексной поездной радиосвязи;

- исполнительной станции отделенческой проводной связи, являющейся одновременно коммутатором станционной распорядительной, стрелочной связи и громкоговорящей парковой связи.

Предусмотрена возможность использования аппаратуры комплекса одновременно в режиме распорядительной и исполнительной станций.

В системе отделенческой оперативно-технологической связи аппаратура рассчитана для работы в цифровых и цифро-аналоговых сетях.

В аналоговой части сети для работы аппаратуры могут быть использованы телефонные каналы любых систем передачи и физические кабельные линии.

В цифровой сети для организации отделенческой ОТС должны использоваться два первичных цифровых канала (ПЦК) 2048 Кбит/с, организованной по волоконно-оптическому кабелю (ВОЛС). Возможно построение системы по симметричному кабелю с медными жилами либо с помощью отдельной системы передач.

Комплекс рассчитан для применения в сети оперативно-технологической связи железных дорог России при организации следующих видов оперативно-технологической связи и передачи данных.

Отделенческой оперативно-технологической проводной связи:

- ПДС – поездной диспетчерской;

- МЖС – поездной межстанционной;

- ЛПС – линейно-путевой;

- ПС – постанционной;

- ОПС – дежурного по охраняемому переезду;

- ЭДС – энергодиспетчерской;

- СДС – служебной диспетчерской электромехаников СЦБ и связи;

- ПГС – перегонной;

- МДС – маневровой диспетчерской;

- ВДС – вагонной диспетчерской;

- БДС – билетной диспетчерской;

- Связи с агентами СФТО;

- ОВД – органов внутренних дел на транспорте.

- ДГП – дорожной распорядительной связи.

Станционной оперативно-технологической проводной связи:

- СРТС – станционной распорядительной телефонной связи;

- СТР – стрелочной связи;

- ДПС – двусторонней парковой связи;

- ПРС - поездной радиосвязи.

Комплекс предназначен для организации связи совещаний, в части обеспечения каналов связи и формирования сигналов управления в цифровой сети, а также для передачи данных от линейных предприятий, систем ТЧ -ТС и других служб в цифровой сети.

Комплекс предназначен для организации всех видов отделенческой избирательной телефонной и радиопроводной связи, а также станционной телефонной оперативно - технологической связи.

Комплекс может использоваться также для организации цифровых каналов в сетях передачи данных оперативно-технологического (СПД-ОТН) и общетехнологического (СПД-ОбТН) назначения [4].

2.2 Состав комплекса

Состав комплекса «Обь – 128Ц» приведен в таблице 2.1

Лицевая панель комплекса представлена (лист 2 графического материала).

Таблица 2.1 – Состав комплекса «Обь – 128Ц»

	Изделие	Описание
	Шкаф ОТС	стойка-шкаф 19” с щитом распределения питания
	Мультиплексор SDH SMS-150C	резервированная система SDH скорость передачи в оптическом канале 155 Мбит/с скорость передачи дистрибутарных каналов 2048 кбит/с интерфейс дистрибутарных каналов G.703 система служебной связи система сервисных каналов
	Конвертер ССПС128	образование группового канала взаимодействие с цифровой коммутационной станцией (соединяется с ней потоком Е1) выделение каналов Е1 интерфейсы ТЧ (ИС-4), ИС-2, ДСУ, МЖС, ПГС система служебной связи интерфейс сетевого и локального программирования УУГ для обеспечения управления от диспетчера или к диспетчеру от абонента
	Коммутационная станция NEAX7400 NEC M100MX	коммутационное оборудование оборудование для подключения цифровых пультов телефонных аппаратов ЦБ с тональным и импульсным набором система резервирования в потоке Е1 интерфейс сетевого и локального программирования
	Кроссовое оборудование «Krone»	не требует пайки комплектуется модулями защиты
Изделие		Описание
Источник бесперебойного питания IMV VICTRON 19'' NetPro		блок гарантированного питания дополнительный батарейный блок емкость - не менее 6 часов работы комплекса при пропадании питания
Цифровые пульты		DTP-16D, DTP-32D, DTP-32D и консоль DCU-60 - функции управления голосом и громкоговорящей связи оборудуются вынесенным динамиком и микрофоном - пульт диспетчера подключается к педали и модулю ПГС конвертора
