Курсовая работа: Нелинейные САУ
W
(p)=
,
где
,
соответственно вся функция имеет вид:
W(p)=
;
Теперь заменяем p на jw и имеем вид:
;
Для построения гадогрофа выведем формулы для P(w), jQ(w) которые имеют вид:
P(w)=
;
jQ(
;
Графики можно посмотреть в приложении N 2.
Учитывая , что добротность x должна быть ³ 0.5¸0.7 мы можем определить
добротность нашей системы, она примерно равна 0.5. Отсюдо видно, что из-за
увеличения
и
, x уменьшается, можно сделать вывод, что колебательность звена
увеличиться. Это можно наблюдать на графиках 1.13 - 1.16 в приложении N 2.
Но это не подходит по требованию нашей задачи. Так
как
>
, то можно сделать вывод,
что коректор будет влиять только на высоких частотах, а на низких будет
преобладать
, что можно наблюдать на
графиках 1.1 - 1.4. На графиках 1.5 - 1.8 можно наблюдать минемальные значения
, это значит что, при этих
значениях будет максимальные значения полки нечувствительности релейного
элемента.
Минемальные значения полки нечуствительности можно
наблюдать на графиках 1.9 - 1.12, особенно при минемальном значении
.
Приложение N 1.
Программа для построения годографов на языке программирования
СИ ++.
#include <graphics.h>
#include <iostream.h>
#include <conio.h>
#include <dos.h>
#include <stdlib.h>
#include <stdio.h>
#include <math.h>
#include <string.h>
void Godograf(float Tpr, float Ko, float Kos, int Color,
int Xc, int Yc, int x, int y, int z, int err);
void Osi(int Xc, int Yc, int kol);
int xmax, ymax;
float Kos[]={0.1,1.0},
Ko[] ={10.0,100.0},
Tpr[]={0.01,0.09,0.2,0.5};
void main(void)
{
float P_w, Q_w, w;
int driver, mode, err;
driver = DETECT;
initgraph(&driver,&mode,"");
err = graphresult();
if (err!=grOk) {cout<<"\n\t"<<grapherrormsg(err);
getch();}
else {
xmax = getmaxx();
ymax = getmaxy();
int Xc=(int)(xmax/2), Yc=(int)(ymax/2);
for(int i=0;i<=1;i++) for(int j=0;j<=1;j++) for(int k=0;k<=3;k++){
cleardevice();
setviewport(0,0,xmax,ymax,0);
Osi((int)(xmax/2),(int)(ymax/2),i+j+k);
Godograf(Tpr[k],Ko[j],Kos[i],15,(int)(xmax/2),(int)(ymax/2),k,j,i,1);
setcolor(7);
setlinestyle(1,0,1);
rectangle(Xc-18,Yc-15,Xc+18,Yc+15);
setlinestyle(0,0,1);
rectangle(10,Yc+5,250,Yc+205);
setcolor(15);
setviewport(10,(int)(ymax/2)+5,250,(int)(ymax/2)+205,1);
setfillstyle(1,0);
floodfill(5,5,7);
line(10,100,230,100);
line(125,10,125,190);
Godograf(Tpr[k],Ko[j],Kos[i],15,125,100,k,j,i,0);};
closegraph();
}
}
void Godograf(float Tpr, float Ko, float Kos, int Color,
int Xc, int Yc, int x, int y, int z, int err)
{
float P_w1=0.0, Q_w1=0.0,
P_w, Q_w,
To=0.5, Tg=0.1, P_w_min=0.0;
for(float w=0;w<=100;w=w+0.05){
if(((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w))!=0){
P_w = (Ko*w*Tg*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)+
(Kos*Ko*Ko-(To+Tpr)*Ko*w*w))/
((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w));
Q_w = (Tg*(Kos*Ko*Ko*w-(To+Tpr)*Ko*w*w)-
Ko*(w+Tpr*Kos*Ko*Ko*w-Ko*To*Tpr*w*w*w))/
((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w));
if (abs(P_w)>abs(P_w1)) P_w1=P_w;
if (abs(Q_w)>abs(Q_w1)) Q_w1=Q_w;
if (P_w<P_w_min) P_w_min = P_w;
if (P_w1==0) P_w1=P_w1+0.01;
if (Q_w1==0) Q_w1=Q_w1+0.01;
};
};
float KmasX =(float)(xmax-Xc-100)/P_w1,
KmasY =(float)(ymax-Yc-100)/Q_w1;
if (KmasX<0) KmasX=-KmasX; if (KmasY<0) KmasY=-KmasY;
if (KmasX>=220) KmasX=150;
if (KmasY>=140) KmasY=100;
if (err==0) {KmasX=KmasX*4; KmasY=KmasY*4;};
w = 0;
if(((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w))!=0){
P_w = KmasX*(Ko*w*Tg*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)+
(Kos*Ko*Ko-(To+Tpr)*Ko*w*w))/
((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w));
Q_w = KmasY*(Tg*(Kos*Ko*Ko*w-(To+Tpr)*Ko*w*w)-
Ko*(w+Tpr*Kos*Ko*Ko*w-Ko*To*Tpr*w*w*w))/
((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w));
moveto(Xc+P_w,Yc-Q_w); };
setcolor(Color);
setcolor(9);
line(Xc+P_w_min*KmasX,10,Xc+P_w_min*KmasX,ymax-10);
gotoxy(2,5);
printf("K2=");
printf("%f",(-1/P_w_min));
setcolor(15);
for(w=0;w<=700;w=w+0.05){
if(((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w))!=0){
P_w = KmasX*(Ko*w*Tg*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)+
(Kos*Ko*Ko-(To+Tpr)*Ko*w*w))/
((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w));
Q_w = KmasY*(Tg*(Kos*Ko*Ko*w-(To+Tpr)*Ko*w*w)-
Ko*(w+Tpr*Kos*Ko*Ko*w-Ko*To*Tpr*w*w*w))/
((Kos*Ko-(To+Tpr)*w*w)*(Kos*Ko-(To+Tpr)*w*w)+
(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w)*(w+Tpr*Kos*Ko*w-To*Tpr*w*w*w));
lineto(Xc+P_w,Yc-Q_w);
};
};
setcolor(13);
circle(Xc-KmasX,Yc,2);
circle(Xc-KmasX,Yc,1);
putpixel(Xc-KmasX,Yc,13);
outtextxy(Xc-KmasX-7,Yc-12,"-1");
setcolor(15);
if (err==1){
if (x==0) outtextxy(10,10,"Tpr = 0.01");
if (x==1) outtextxy(10,10,"Tpr = 0.09");
if (x==2) outtextxy(10,10,"Tpr = 0.2");
if (x==3) outtextxy(10,10,"Tpr = 0.5");
if (y==0) outtextxy(10,30,"Ko = 10");
if (y==1) outtextxy(10,30,"Ko = 100");
if (z==0) outtextxy(10,50,"Koc = 0.1");
if (z==1) outtextxy(10,50,"Koc = 1.0");}
else {
char ch=' ';
while(ch!=27&&ch!=13)
if (kbhit()!=0) ch=getch();};
};
void Osi(int Xc, int Yc, int kol)
{
setcolor(15);
rectangle(0,0,xmax,ymax);
line(Xc,10,Xc,ymax-10);
line(10,Yc,xmax-10,Yc);
line((int)(xmax/2)-3,15,(int)(xmax/2),10);
line((int)(xmax/2),10,(int)(xmax/2)+3,15);
line(xmax-15,(int)(ymax/2)-3,xmax-10,(int)(ymax/2));
line(xmax-15,(int)(ymax/2)+3,xmax-10,(int)(ymax/2));
settextstyle(2,0,5);
outtextxy((int)(xmax/2)+7,10,"jQ(w)");
outtextxy(xmax-35,(int)(ymax/2)+7,"P(w)");
settextstyle(2,0,4);
outtextxy((int)(xmax/2)-8,(int)(ymax/2)+1,"0");
settextstyle(0,0,0);
if (kol==5) outtextxy(5,ymax-15,"'Esc' - exit");
else outtextxy(5,ymax-15,"'Enter' - next ");
setcolor(15);
};
Приложение N 2.

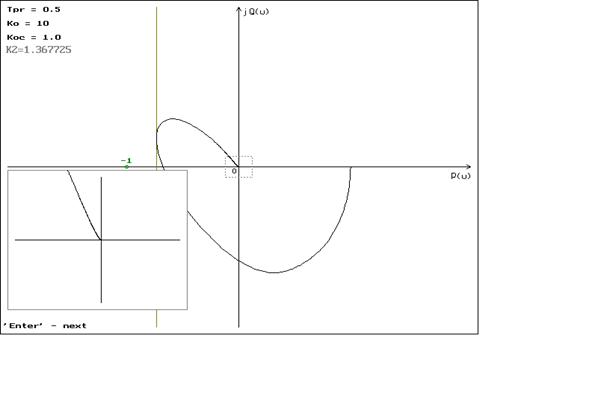

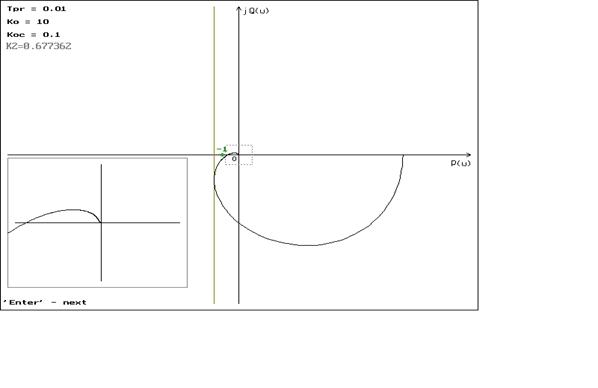

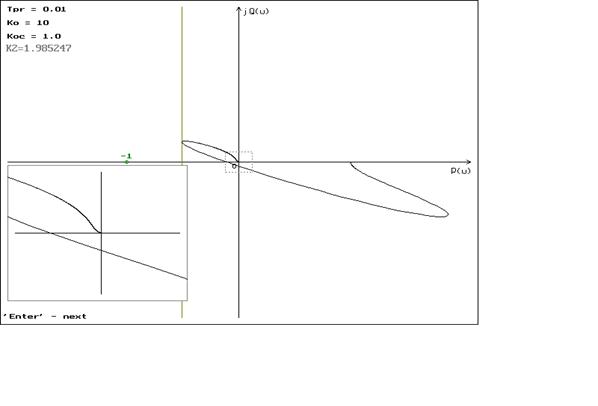

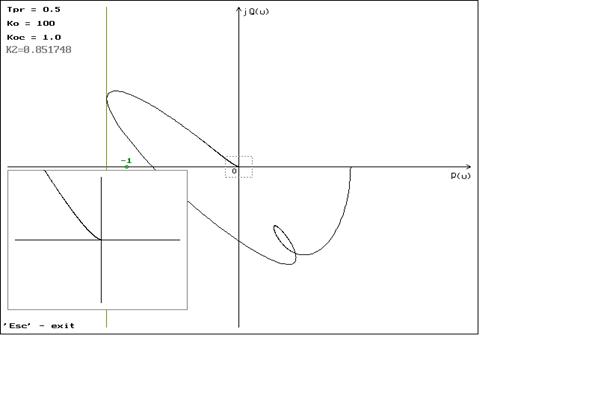

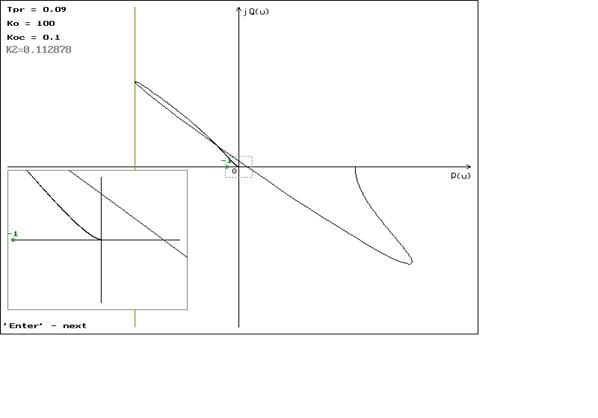

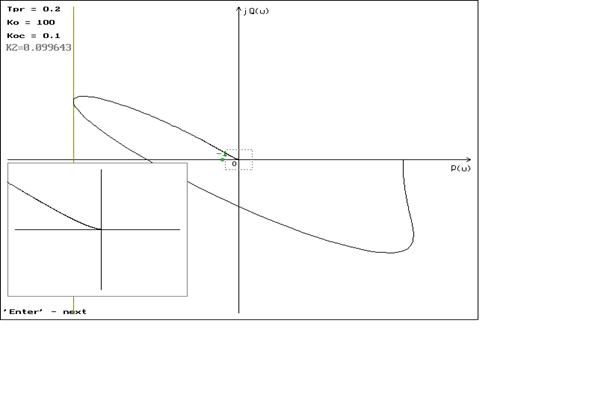

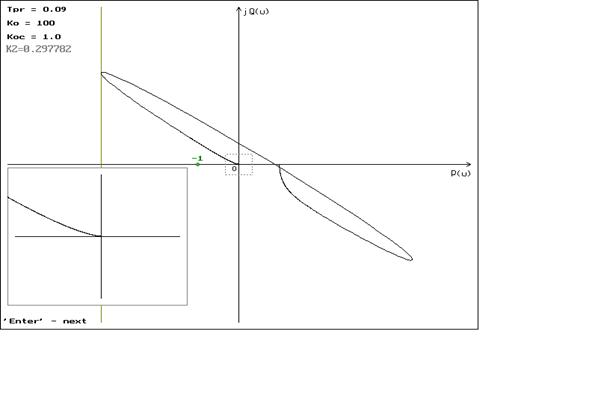

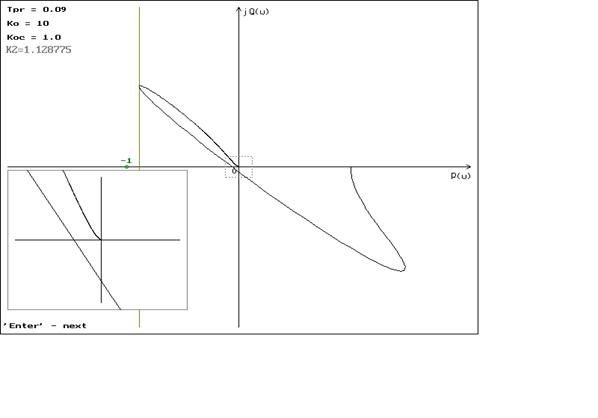

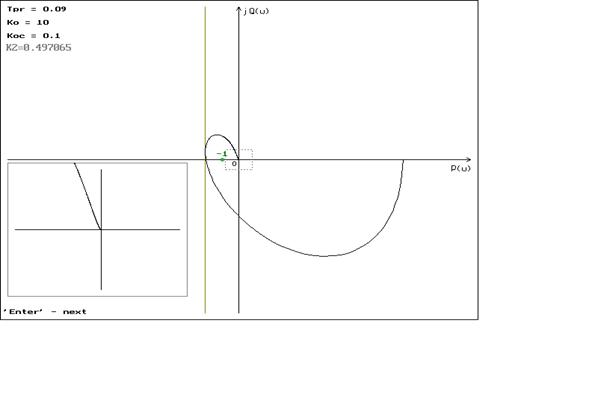

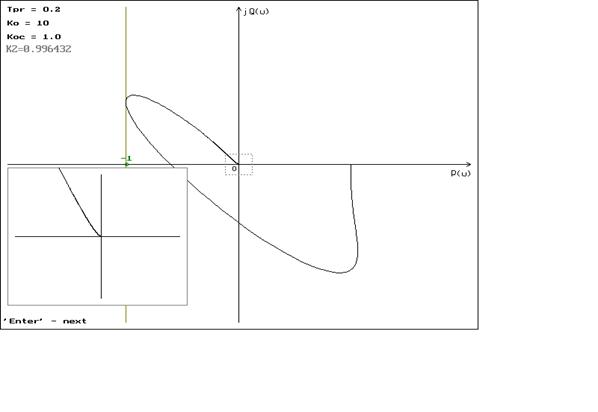

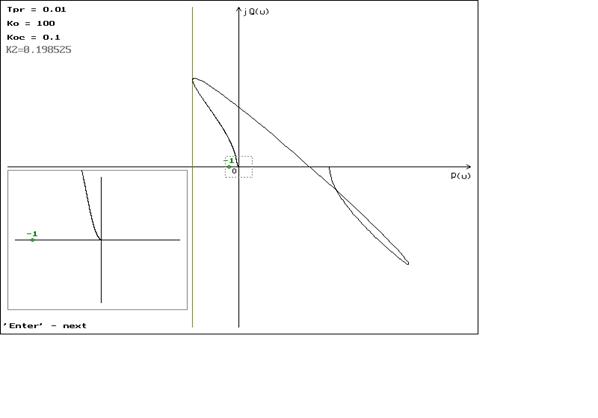

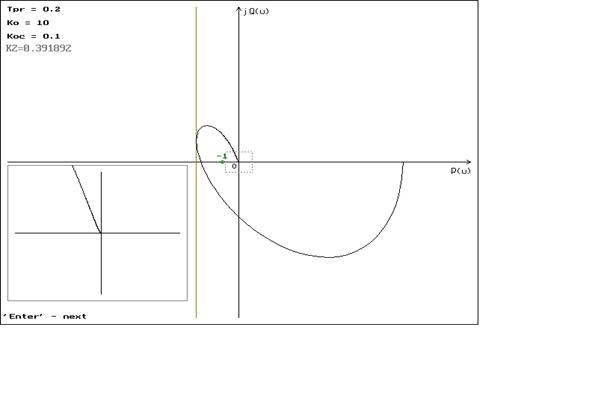

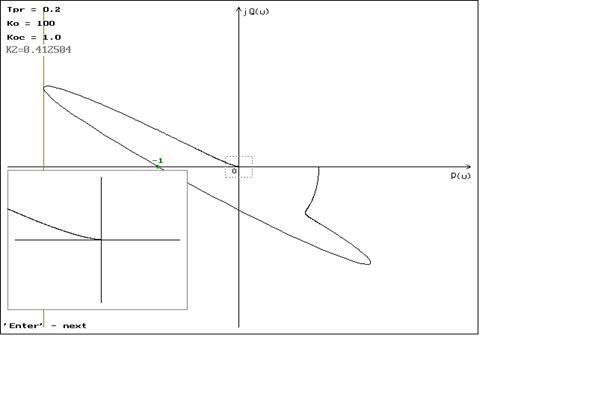

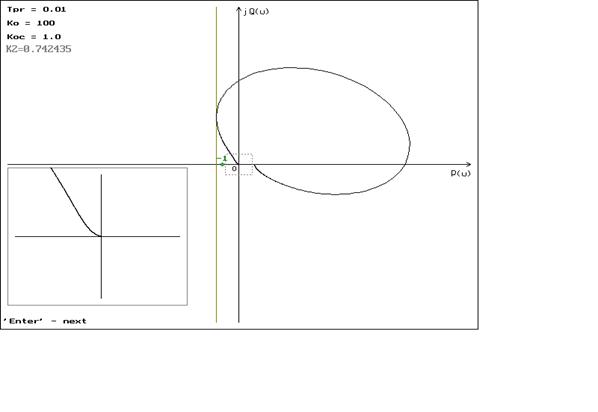

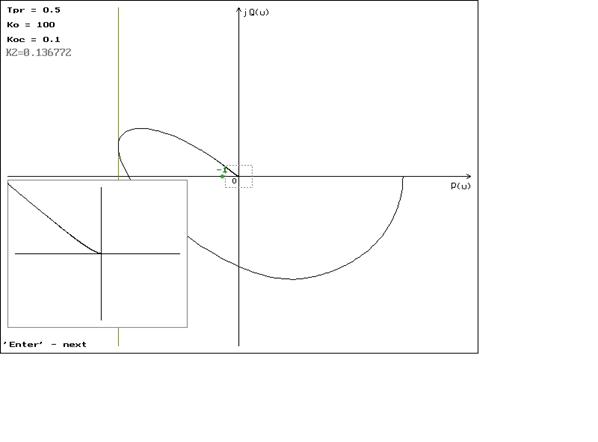

Рисунок N 1.1
Рисунок N 1.2
Рисунок 1.3
Рисунок 1.4
Рисунок 1.5
Рисунок 1.6
Рисунок 1.7
Рисунок 1.8
Рисунок 1.9
Рисунок 1.10
Рисунок 1.11
Рисунок 1.12
Рисунок 1.13
Рисунок 1.14
Вставка 1.15
Рисунок 1.16
Литература:
1. Емильянов С.В., Системы автоматического управления с переменной структурой. - М.: Наука, 1967.
2. Воронов А.А.,Устойчивость управляемость наблюдаемость, Москва “Наука”, 1979.
3. Хабаров В.С. Сранительная оценка методов исследования абсолютной устойчивости СПС: Научн.-исслед. работа.
4. Хабаров В.С. Нелинейные САУ: Курс лекций/ Записал В.Л.Смык,-1997.
Список постраничных ссылок:
1. Ла Салль Ж., Лефшец С. Исследование устойчивости прямым методом Ляпунова.-М.: Мир, 1964.-168 с.
2. Ляпунов А.М. Общая задача об устойчивости движения. - Собр. соч.- М.: Изд-во АН СССР, 1956, т. 2, с. 7-271.
