   Курсовая работа: Основы конфигурирования сетевых файловых систем (на примере NFS)

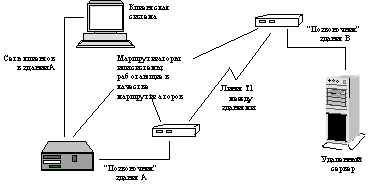

Рис. 4.6. Типичная топология сети при организации связи между зданиями

На первый взгляд кажется, что эти линии значительно более медленные по сравнению с локальными сетями, к которым они подсоединяются. Однако в действительности быстрые последовательные линии (Т1) обеспечивают пропускную способность гораздо более близкую к реальной пропускной способности локальных сетей. Это происходит потому, что последовательные линии могут использоваться почти со 100% загрузкой без чрезмерных накладных расходов, в то время как сети Ethernet обычно насыщаются уже примерно при 440 Кбайт/с (3.5 Мбит/с), что всего примерно вдвое превышает пропускную способность линии Т1. По этой причине файловый сервис по высокоскоростным последовательным линиям связи возможен и позволяет передавать данные с приемлемыми скоростями. В частности, такая организация оказывается полезной при передаче данных между удаленными офисами. В приложениях с интенсивной обработкой атрибутов работа NFS по глобальным сетям может быть успешной, если задержка выполнения операций не является критичной. В глобальной сети короткие пакеты передаются через каждый сегмент достаточно быстро (при высокой пропускной способности), хотя задержки маршрутизации и самой среды часто вызывают значительную задержку выполнения операций.

Выводы:

  • Для реализации глобальных сервисов NFS подходят последовательные линии Т1, Е1 или Т3.
  • Для большинства применений NFS линии со скоростями передачи 56 и 64 Кбит/с обычно оказываются недостаточно быстрыми.
  • При организации NFS через глобальные сети существуют проблемы с задержками сети и маршрутизации. Пропускная способность сети обычно не вызывает проблем.
  • Для существенного сокращения трафика по глобальной сети, можно использовать на клиентских системах кэширующую файловую систему (CFS), если только в этом трафике не доминируют операции записи NFS.
Выбор типа сети и количества клиентов

Учитывая вышеизложенные соображения, для определения надлежащего типа и числа сетей могут быть использованы следующие эмпирические правила:

  • Если в приложении доминируют операции с данными, следует выбрать сеть FDDI или какую-нибудь другую высокоскоростную сеть. Если по материально-техническим причинам прокладка оптоволоконных кабелей не представляется возможной, следует рассмотреть возможность реализации FDDI на витых парах. При создании новой системы следует иметь в виду, что для сетей ATM используются те же самые кабели, что и для FDDI.
  • В конфигурации сети необходимо предусмотреть одно кольцо FDDI для каждых 5-7 клиентов, одновременно полностью активных в смысле NFS и интенсивно работающих с данными. Следует помнить, что очень немногие интенсивные по данным приложения непрерывно генерируют запросы к серверу NFS. В типичных интенсивных по данным приложениях автоматизации проектирования электронных устройств и системах исследования земных ресурсов это часто позволяет иметь до 25-40 клиентов на кольцо.
  • В системах с интенсивным использованием данных, где существующая система кабелей вынуждает использовать Ethernet, следует предусмотреть отдельную сеть Ethernet для каждых двух активных клиентов и максимально 4-6 клиентов на одну сеть.
  • Если приложение связано с интенсивной обработкой атрибутов, то вполне достаточно построения сетей Ethernet или Token Ring.
  • В среде с интенсивным использованием атрибутов следует иметь одну сеть Ethernet на 8-10 полностью активных клиентов. Неблагоразумно превышать уровень 20-25 клиентов на Ethernet независимо от требований из-за резкой деградации, возникающей в случае активности многих клиентов. В качестве контрольной точки с точки зрения здравого смысла можно считать, что Ethernet способен поддерживать 250-300 NFS-операций в секунду на тесте SPECsfs_97 (LADDIS) даже с высоким уровнем коллизий. Неразумно превышать уровень 200 операций NFS в секунду в установившемся режиме.
  • Следует конфигурировать одну сеть TokenRing для каждых 10-15 полностью активных клиентов в среде с интенсивным использованием атрибутов. Если необходимо, к сети Token Ring можно подключать 50-80 клиентов благодаря превосходным характеристикам этого типа сети по устойчивости к деградации при тяжелой нагрузке (по сравнению с Ethernet).
  • Для систем, которые обеспечивают сервис нескольким классам пользователей имеют смысл смешанные конфигурации сетей. Например, и FDDI, и Token Ring подходят для сервера, который поддерживает как приложения, связанные с отображением документов (интенсивные по данным), так и группу ПК, выполняющих приложение финансового анализа (возможно интенсивное по атрибутам).

Потребление процессорных ресурсов

Поскольку многие компьютеры представляют собой универсальные системы, которые допускают достаточно большое расширение количества подключенным к ним периферийных устройств, почти всегда существует возможность сконфигурировать систему так, что основным ограничивающим фактором станет процессор. В среде NFS мощность процессора расходуется непосредственно для обработки протоколов IP, UDP, RPC и NFS, а также для управления устройствами (дисками и сетевыми адаптерами) и манипуляциями с файловой системой (грубо можно считать, что потребление процессорного времени нарастает пропорционально в соответствии с указанным здесь порядком).

Например, компания Sun рекомендует следующие эмпирические правила для конфигурирования NFS-серверов:

  • Если у заказчика преобладает интенсивная по атрибутам среда и имеется менее 4-6 сетей Ethernet или Token Ring, то для работы в качестве NFS-сервера вполне достаточно однопроцессорной системы. Для систем меньшего размера с одной-двумя сетями достаточно процессорной мощности машины начального уровня SPARCserver 4. Для очень большой интенсивной по атрибутам среды со многими сетями рекомендуются двухпроцессорные системы подобные SPARCstation 20 Мodel 502 или двухпроцессорные конфигурации SPARCserver 1000 или SPARCcenter 2000.
  • Если среда интенсивная по данным, то рекомендуется конфигурировать по два процессора SuperSPARC с SuperCashe на каждую высокоскоростную сеть (подобную FDDI). Если существующие ограничения по организации кабельной проводки диктуют использование в такой среде Ethernet, то рекомендуется конфигурировать один процессор SuperSPARC на каждые 4 сети Ethernet или Token Ring.

Конфигурации дисковой подсистемы и балансировка нагрузки

Подобно конфигурации сети, конфигурация дисков определяется типом клиентов. Производительность дисковых накопителей меняется в широких пределах в зависимости от реализации требуемых от них методов доступа. Произвольный доступ по своей природе почти всегда некэшируем и требует, чтобы осуществлялось позиционирование дисковой каретки фактически для каждой операции ввода/вывода (механическое перемещение, которое существенно снижает производительность). При организации последовательного доступа, особенно последовательных обращений по чтению, требуется намного меньшее количество механических перемещений каретки диска на каждую операцию (обычно одно на цилиндр, примерно 1 Мбайт), что дает гораздо более высокую пропускную способность.

Организация последовательного доступа в NFS с интенсивным использованием данных

Опыт показывает, что большинство обращений к файлам в среде с интенсивным использованием данных являются последовательными, даже на серверах, которые поставляют данные многим клиентам. При этом, как правило, операционная система выполняет большую работу по организации доступа к своим устройствам. Поэтому если необходимо обеспечить сервис для приложений с интенсивным использованием данных следует выбирать конфигурацию для работы в последовательной среде.

Например, в свое время диск емкостью 2.9 Гбайт был самым быстрым диском Sun для последовательных приложений. Он мог обеспечивать обмен данными через файловую систему со скоростью 4.25 Мбайт/с. Это был также самый емкий диск Sun и поэтому оказывался наиболее удобным для хранения больших объемов данных. Высокая скорость обмена данными по отношению к скорости шины SCSI (пиковая пропускная способность шины составляет 20 Мбайт/с) определяет оптимальную конфигурацию дисковой подсистемы: 4-5 активных дисков емкостью 2.9 Гбайт на один главный адаптер (DWI/S). Если требуется дополнительная емкость для хранения данных, то подключение большего числа дисков на каждый главный адаптер вполне допустимо, но это не даст увеличения производительности дисковой подсистемы.

Диски 2.9 Гбайт в системах Sun размещаются на устанавливаемых в стойку шасси (до 6 дисковых накопителей на шасси). Каждое шасси может быть подключено к двум независимым главными адаптерами SCSI. Такая возможность очень рекомендуется для конфигурирования серверов, обслуживающих клиентов, выполняющих интенсивные запросы к данным. Чтобы обеспечить максимальную емкость дисковой памяти до 12 дисков могут быть сконфигурированы на одном адаптере DWI/S. Однако максимальная производительность достигается только с 4-5 накопителями.

В среде с последовательным доступом достаточно просто подсчитать, сколько дисков потребуется для обслуживания пиковой нагрузки. Каждый полностью активный клиент может потребовать от дисковой подсистемы пропускной способности до 2.7 Мбайт/с. (Здесь предполагается использование высокоскоростных сетей со скоростью передачи в среде 100 Мбит/с и выше). Хорошее первое приближение дает обеспечение одного 2.9 Гбайт диска для каждых трех полностью активных клиентов. Предлагается именно такое соотношение, хотя каждый диск может передавать данные со скоростью более 4 Мбайт/с, а клиенты запрашивают только 2.7 Мбайт/с, поскольку работа двух активных клиентов на одном диске будет вызывать постоянное перемещение каретки вперед и назад между группами цилиндров (или даже файловыми системами) и приводить к существенно более низкой пропускной способности. Чтобы сбалансировать работу дисков, а также ускорить некоторые типы пересылок данных можно использовать специальное программное обеспечение типа Online:DiskSuit 2.0 (разд. 4.3.4.3). Если в качестве сетевой среды применяется Ethernet или 16 Мбит Token Ring, то достаточно одного диска на каждого полностью активного пользователя. Если используется NFS+, это отношение сильно меняется, поскольку NFS+ обеспечивает индивидуальную пропускную способность в режиме клиент/сервер примерно на скорости сетевой среды.
