Курсовая работа: Разработка вспомогательной системной программы в системе программирования Delphi с использованием средств WinApi
2) Описание события «Событие2»:
Выполнение обработчика события начинается при нажатии кнопки «Закрыть».
Алгоритм выполнения обработчика представлен на схеме «блок схема 2».
Этап 2
На этом этапе происходит переход к главной форме приложения(рисунок2). и происходит обмен сообщениями помощью файла , проецируемого в память. Также на этой форме имеются кнопки для перехода к окну информации о системных носителях. Это сделано исходя из задания на курсовой проект

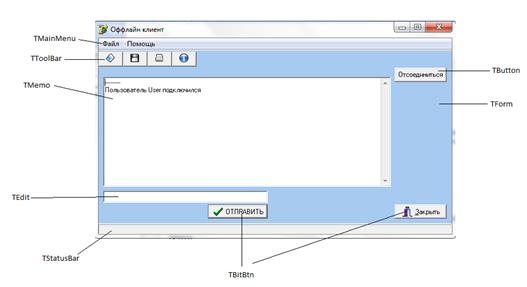

Рисунок2. Форма основного приложения.(программно Form2).
На этом этапе возможны следующие события:
1) «Событие1» при на жатии на кнопку «ОТПРАВИТЬ»
2) «Событие2»при нажатии кнопку «Отсоединиться»
3) «Событие3» при нажатии на кнопку «Соединиться»
4) «Событие4» при нажатии на кнопку с изображение каталога.
5) «Событие5» при нажатии на кнопку с изображением дискеты
6) «Событие6» при нажатии на кнопку с изображением восклицательного занка.
7) «Событие7» при нажатии на кнопку «Закрыть»
8) «Событие8» при нажатии на кнопку с изображением жёсткого диска.
Алгоритмы обработчиков событий для основной формы программы:
Глобальные переменные:
TxtFile:TextFile; Файл для сохранения и загрузки истории переписки
St:PansiChar; .// строка для хранения текста сообщений об ошибках и программных сообщениях.
lincInt:Boolean; переменная для проврки правильности соединения
TxtContaningStr:String;// строка , содержащая текст. Используется для хранения текста загружаемой и сохраняемой ситории сообщений.
userName:string; Переменная хранящая имя пользователя, работающего с программой.
Также в программе используются публичные переменные , доступные во всей сборке(всех модулях данного приложения):
HMutex:THandle; - дескриптор объекта типа
ThreadRec:TThreadReceiver;-дескриптор объекта типа поток, для принятия сообщений посланных из первичного потока приложения.
HEvent:THandle;- дескриптор объекта типа событие. Необходим для сообщения вторичным потокам об отправке данных из первичного потока
HFileSender:Thandle;-Дескриптор файла , проецируемого в память, необходим для обращения к файлу ,проецируемому в память, и обмена через него информацией с другими приложениями.
1) Описание события «Событие1»:
Наступление события происходит при нажатии на кнопку «ОТПРАВИТЬ». После нажатия на кнопку «ОТПРАВИТЬ» происходит проверка присутствия данных в поле ввода сообщения , если данные отсутствуют, то происходит выход из процедуры, если данные присутствуют, то происходит вызов процедуры WriteDataInMMF. В данной процедуре происходит ожидания объекта типа Mutex в течении бесконечного интервала времени. Это необходимо для реализации обмена сообщениями между несколькими копиями приложения. В данный момент происходит попытка захвата разделяемого ресурса - файа, проецируемого в память. После захвата объекта типа MUTEX происходит проецирование файла на адресное пространство основного процесса. Если файл спроецирован успешно, то происходит запись данных в этот файл, которые становятся доступны для чтения другим процессам, а затем проекция удаляется. Если проекцию создать не удалось, то выводится сообщение: «Не удалось создать проекцию файла». Алгоритм представлен на схемеах(блок схема 2.1, блок схема 2.2).

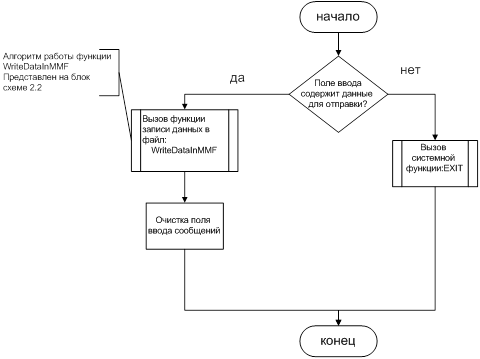

Блок схема 2.1 Алгоритм обработки события «Событие1».

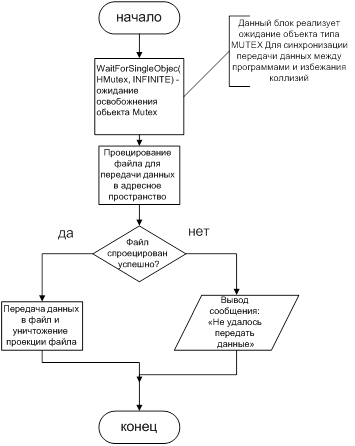

Блок схема 2.2 Алгоритм процедуры передачи данных.
Данный алгоритм реализуется при нажатии на кнопку «ОТПРАВИТЬ» . В теле обработчика события «Событие1» вызывается данная процедура.(передачи данных. Программно «WriteDataInMMF»)
2) Описание события «Событие2»:
Данное событие происходит при нажатии на кнопку «Отсоединиться». После нажатия на кнопку «Отсоединится» происходит вызов метода Terminate для потока, который осуществляет приём данный, то есть считывание их из проецируемого файла. Далее , пока поток не остановлен, В проецируемый файл, с помощью рассмотренной выше функции WriteDataInMMF Записываются данные о том, что пользователь отключился. Далее происходит ожидание завершения потока и освобождение ресурсов памяти выделенных этому потоку. После этого происходит уничтожение дескрипторов всех объектов необходимых для обмена информацией таких как: файл проецируемый в память , обьект типа mutex и объект типа, событие, который необходим, для оповещения вторичных потоков приложений о том, что данные записаны в проецируемый файл. Алгоритм работы представлен на схеме (блок схема 2.3).

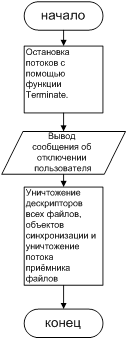

Блок схема 2.3 Алгоритм обработчика события «Событие2».
3) Описание события «Событие3». Событие происходит при нажатии на кнопку «Соединится». При нажатии на данную кнопку происходит создание дескрипторов объектов , необходимых для обмена, эти дескрипторы были рассмотрены выше. Далее происходит запуск на выполнение вторичного потока приложения, который осуществляет считывание данных из проецируемого файла после их записи. Далее происходит запись данных в проецируемый файл с помощью функции. Алгоритм работы представлен на схеме(блок схема 2.4).
Блок схема алгоритма события «Событие3».
4) Описание события «Событие4».
Загрузка истории
сообщений пользователей Событие наступает при нажатии на кнопку:
. После нажатия на
данную кнопку происходит запуск объекта Open Dialog, в котором выбирается
файл для загрузки, далее происходит создание файловой переменной и
ассоциирование её с выбранным в Open Dialog файлом, далее в цикле происходит считывание
строк из файла и последовательная запись их в поле истории переписки. После
считывания файла целиком цикла завершается и происходит закрытие файла. Алгоритм
обработки данного события представлен на схеме (блок схема 2.5).

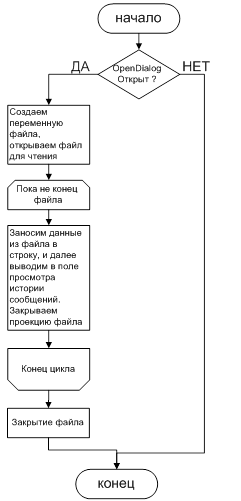

Блок схема 2.5 Обработчик события «Событие4».
5) Описание события «Событие 5». Сохранение истории переписки участников чата.
Событие наступает при
нажатии на кнопку:
. При нажатии на эту кнопку
появляется диалоговое окно , где предлагается задать имя файлу и каталог, в
котором этот файл будет сохранён, далее происходит ассоциирование созданного
файла с файловой переменной и открытие этого файла для записи. Построчно текст
из поля истории переписки заносится в строковую переменную , а затем в файл. Алгоритм
обработчика события данной процедуры представлен на схеме(блок схема 2.6).

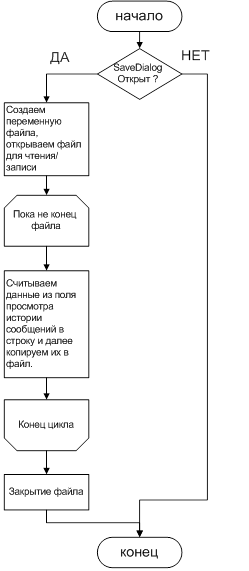

Блок схема 2.6. Алгоритм обработчика события «Событие 5».
6)
Описание
события «Событие 6». Это событие происходит по нажатию кнопки
. При этом происходит
вызов предметного указателя файла справки, который находится в рабочем каталоге
приложения.
7) Описание события «Событие7». Происходит по нажатию на кнопку «Закрыть».Алгоритм обработчика представлен на схеме (блок схема 2.7).
Блок схема 2.7 обработчик события «Событие7».
8)
Описание
события «Событие8». Это событие происходит по нажатию на кнопку:
. При этом происходит
создание третьей формы приложения, переход на которую является третьим этапом
построения приложения. Алгоритм обработчика события представлен на схеме (блок
схема 2.8).
Блок схема 2.7.
Этап3
На этом этапе происходит переход к третьему окну приложения. На данном этапе реализуется вторая часть задания на курсовой проект – анализ служебной области системного диска: Форма3 приложения OffClient имеет заголовок «Служебная информация о системных носителях» её вид представлен на рисунке 3.

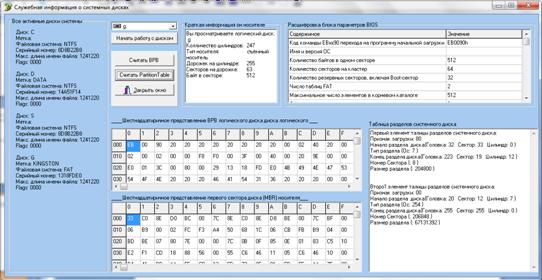

Рисунок 3. Окно отображения служебной информации о носителе.
При работе с данной формой возникает 4 события:
С1-начать работу с диском
С2-Считать BPB (Блок параметров BioS)
C3-Счтать Partition Table.(Таблицу разделов диска).
С4-Закрытие формы. Данное событие имеет стандартный обработчик. Его описание опущено.
Алгоритм обработки событий для третьей формы приложения.
Глобальные переменные:
hDrive,hMBRDrive: THandle; - Дескрипторы дисков для работы с главной загрузочной записью носитель и блоком параметров Bios.
DiscGeometry:TDiscGeometry; - Структрура DiscGeometry Имеет в своём составе такие поля как количество секторов на дорожке , количество дорожек на носителе , количество байт в секторе,
1) Описание события С1. Данное событие происходит при нажатии на кнопку
«Начать работу с диском». Если дескрипторы дисков уже существуют, то происходит их уничтожение. Далее происходит создание новых дескрипторов дисков. Если дескрипторы создаются успешно, то происходит заполнение структуры Disk Geometry, в полях которой содержатся данные о диске и вывод их в соответствующее поле. Если дескрипторы создать не удалось, то выводится сообщение об ошибке.
