Таблица 2.

Каждые ячейки имеют два дискретных входа и один дискретный выход.

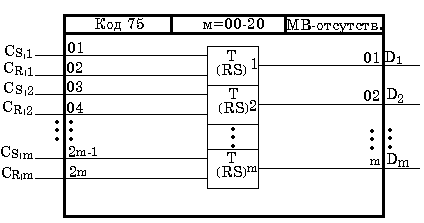

Функциональная схема алгоритма “Триггер ТРИ”



TMP – Таймер

Алгоритм используется для задания выдержек времени. Алгоритм содержит несколько (до 20) таймеров, объединённых общими командами “стоп” и “сброс”. В каждом таймере индивидуально настраивается время сбрасывания таймера. Алгоритм содержит одно звено таймера и м нуль – органов, где 0£м£20 и задаётся модификатором.



Входы – Выходы			Назначение
№	Обозн.	Вид
01 02 03 M м+2	Сст Ссбр Т1 M Тм	Входы	Команда “стоп” К-да “сброс” Время срабатывания 1-го нуля органа Время срабатывания м-го нуля органа
01 02 M м+1	Т D1 M Dm	Выходы	Текущее время Выход 1-го нуль-органа Выход м-го нуль-органа

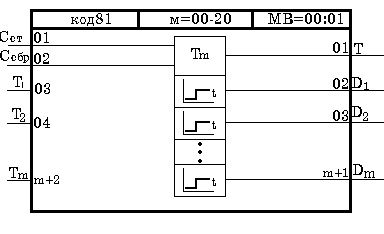

Функциональная схема алгоритма “Таймер ТМР”



СЧТ – Счётчик

Алгоритм представляет собой реверсивный счётчик и используется для подсчёта числа дискретных событий, а также для сравнения подсчитанного числа с заданными числами с помощью числовых

нуль-органов. Один алгоритм может содержать до 20 таких нуль-органов. Работа счётчика разрешается, если на входах Сст и Ссбр отсутствуют сигналы “стоп” и “сброс”.

Входы – выходы алгоритма СЧТ.

Входы – Выходы			Назначение
№	Обозн.	Вид
01 02 03 04 05 06	Сб Сн Сст Ссбр N0 N1 M	Входы	К-да на увеличение числа Команда на уменьшение числа К-да “стоп” К-да “сброс” Наминальное значение числа Пороговое значение 1-го нуль органа
01 02	N D1	Выходы	Число, подсчитанное счётчиком Выход 1-го нуль органа

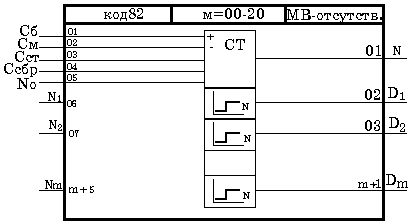

Функциональная схема алгоритма “Счётчик СЧТ”

ОДВ - одновибратор

Алгоритм применяется в тех случах, когда необходимо эформировать одиночный импульс заданной длительности. Одновибратор запускается по переднему фронту сначала на входе Сп (пуск), т.е. когда на входе Сп дискретный сигнал переходит из состояния лог.0 в состояние лог.1. Перед пуском выходной дискретный сигнал Dотсутствует. После пуска на выходе D появится сигнал, причём этот сигнал нах. в состоянии лог.1 в течении времени t=Т, где параметр настройки. По истечении времени Т сигнал на выходе внвь переходит в нулевое состояние после чего одновибратор можно вновь пустить.

Входы – выходы алгоритма ОДВ.

Входы – Выходы			Назначение
№	Обозначение	Вид
01 02 03	Сп Ссбр Т	Входы	Команда “пуск” Команда “сброс” Длительность импульса
01 02	Д Ти	Выходы	Основной импульс Текущее время импульса

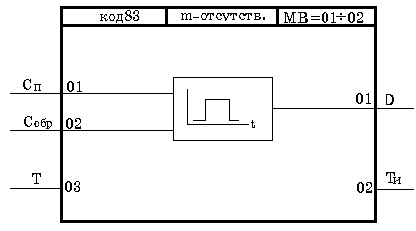

Функциональная схема алгоритма «одновибратор ОДВ»

МУВ – мультивибратор

Алгоритм применяется для периодического включения оборудования (двигателя, обеспечения мигающей сигнализации и т.п.). Мультивибратор запускается попереднему фронту сигнала на входе Сп (пуск), т.е. при изменении Сп из состояния лог.0 на состояние лог.1 после пуска на основном выходе алгоритма формируется последовательность импульсов. Длительность этих импульсов задаётся настроечным входом Т1, длительность паузы – входом Т0. Состояние основного выхода Д алгоритма в режиме пуска при различных значениях Т1 иТ0 опр – ся таблицей:

Входы – выходы алгоритма МУВ

Вхроды – выходы			Назначение
№	Обозн.	Вид
01 02 03 04	Сп Ссбр Т1 Т0	Входы	К – да “пуск” К – да”сброс” Длительность импульса Длительность паузы
01 02	Д Ти	Выходы	Основной выход Время текущего импульса

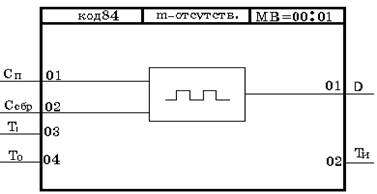

Функциональная схема алгоритма “мультивибратор МУВ”

ЛОК – логический контроль.

Алгоритм применяется для контроля за состоянием нескольких(до 99) дискретных сигналов. Как правило алгоритм оперативного контроля ОКЛ иОКО. На вход алгоритма подаются m дискретных сигналов, причём 0£m£99 зодаётся модификатором. При m = 0 алгоритм является “пустым”. Если все входные сигналы равны лог. – му 0, вых – ые сигналы N = Д = 0.

Входы - выходы алгоритма ЛОК.

Входы – выходы			Назначение
№	Обозн.	Вид
01	С	Входы	Сигнал на 1 – м входе
01 02	N Д	Выходы	Номер вх – го сигнала (не = 0) Признак отличия от нуля

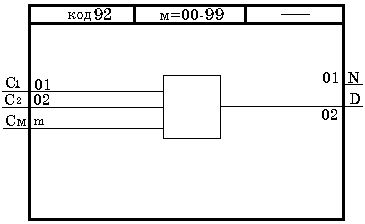

Функциональная схема алгоритма ЛОК



УТП – Управление трёхпозиционной нагрузкой

Алгоритм применяется для логического управления трёхпозиционным исполнительным устройством (клапаном с маторным управлением) в тех случаях, когда на исполнительное устройство приходят коды из нескольких (до 16) точек (шагов) лог-й. программы. Алгоритм имеет 3 группы входных сигналов: группа Сотк, j (к.-ды на открытие), группа Сзкр.(к.-да на закрытие) и группа Сост, j (к.-ды на останов.) Каждая группа имеет одинаковое число сигналов 0£м£16. Число м задаётся модификатором.
