   Реферат: Интерфейсы винчестеров

Для подключения устройств SCSI используется кабель (как правило плоский) с 50-контактными разъемами (Приложение 3). Возможны как синфазная, так и дифференциальная (с помощью "токовой петли") передача данных по кабелю; при синфазной передаче длина кабеля может достигать 6м, при дифференциальной - 25м. Для гарантированной передачи сигналов по магистрали SCSI линию требуется согласовывать с помощью терминаторов (набора резисторов), устанавливаемых по обоим концам шины SCSI.

Спецификация SCSI предусматривает подключение к шине до восьми устройств, однако с учетом того, что каждое устройство может содержать 8 логических блоков, а каждый блок - 256 подблоков, возможности расширения являются фактически неограниченными. Каждое подключаемое к шине SCSI устройство имеет свой идентификатор, устанавливаемый с помощью перемычек или переключателей непосредственно в устройстве. Идентификаторы позволяют адресовать устройства и задают их приоритет (чем больше значение идентификатора, тем выше приоритет устройства).

На протяжении последних лет интерфейс SCSI был существенно расширен - появились спецификации Fast-SCSI и Wide-SCSI, обеспечивающие более высокую скорость обмена данными с устройствами SCSI. В настоящее время интерфейс SCSI используется в основном в высокопроизводительных системах, предназначенных для коллективного использования (диски файловых серверов, сканеры и т.д.).

ATA

Спецификация IDE/ATA была предложена в качестве недорогой альтернативы интерфейсам ESDI и SCSI для персональных компьютеров семейств IBM PC XT/AT. В результате сотрудничества компании Western Digital с Compaq Computer Corporation был разработан интерфейс IDE (Integrated Drive Electronics), называемый также АТА (AT attachment). Первые промышленные устройства на базе IDE/ATA были выпущены в 1986 году. Интерфейс был стандартизован (ANSI X3T9.2/90-143) в 1990г. как ATA (AT Attachment). Основным отличием нового интерфейса была реализация большинства функций контроллера непосредственно на плате дискового накопителя. Такой подход упростил и удешевил хост-адаптеры, используемые для подключения винчестеров к компьютеру, и позволил обеспечить высокий уровень совместимости устройств разных фирм.

Используемые устройствами IDE адреса ввода/вывода совпадают с адресами ST506/412, но функции контроллера перенесены на плату управления приводом диска и головок винчестера. Информация о геометрии диска (число головок, цилиндров и секторов) хранится в самом устройстве. Зачастую в BIOS передаются логические параметры диска, не совпадающие с его физическими параметрами, т.е. используется трансляция, что позволяет устанавливать винчестеры в компьютеры со старыми BIOS, не обеспечивающими возможность произвольной установки параметров устройства (в большинстве современных реализаций BIOS такая возможность поддерживается как тип 47 - User Defined).

Базовый набор команд интерфейса IDE полностью соответствовал набору команд контроллера WD1002/1003 компании Western Digital, который был использован в компьютере IBM PC AT. При стандартизации интерфейса IDE к 12 базовым командам было добавлено еще столько же. Перенос большинства функций контроллера на плату управления позволяет несколько повысить скорость обмена данными с диском. Как правило диски IDE имеют небольшую встроенную кэш-память (до 256Кб) и позволяют работать с фактором чередования 1:1 (дорожка может быть прочитана целиком за один оборот диска).

Хост-адаптер для подключения дисков IDE зачастую устанавливается на системной плате (Mother board) или совмещается с контроллером дисководов и портами ввода-вывода (последовательными и параллельным) на специальной, вставляемой в гнездо расширения, плате (мультикарте, как ее зачастую называют). Подключение устройств к хост-адаптеру осуществляется с помощью 40-проводного плоского, к которому можно присоединить два винчестера. Для корректной адресации устройств один из винчестеров должен быть установлен в режим Master (ведущий), другой - в режим Slave (ведомый). Режим работы диска задается с помощью перемычек, расположенных как правило около сигнального разъема винчестера.

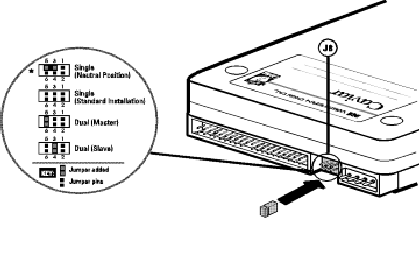

Рисунок 1. Перемычки для установки режима Master/Slave

Ограниченность АТА

Первоначальная версия стандарта IDE обеспечивала возможность подключения к компьютеру четырех винчестеров и позволяла обмениваться данными с диском на скорости до 10Мбайт/сек, однако реальная скорость ограничивалась прежде всего возможностями самого винчестера. Подключение четырех устройств, предусмотренное спецификацией IDE, в компьютерах семейства IBM PC AT, в спецификации ATA/IDE реализовано не было. Кроме того, совместное использование стандарта ATA и программного интерфейса Int 13 BIOS ограничивало размер дисковых устройств 528Мб. Природу этого ограничения, связанную с форматами чисел, используемых для адресации головок, секторов и цилиндров винчестера (CHS-адрес) в стандарте IDE и BIOS, можно понять из приведенной ниже таблицы и рисунка 2, иллюстрирующего взаимодействие операционной системы с диском IDE.

Таблица 1.

BIOS IDE Результат
Максимальное число секторов на дорожке 63 255 63
Максимальное число головок 255 16 16
Максимальное число цилиндров 1024 65536 1024

Максимальный размер диска

8.4Гб

136.9Гб

528Мб

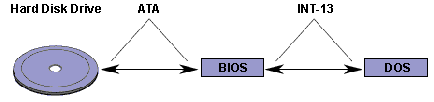

Рисунок 2. Взаимодействие диска IDE с операционной системой.

Другим существенным ограничением стандарта IDE/ATA является невозможность подключения к контроллеру IDE каких-либо устройств, за исключением винчестеров.

Присущие интерфейсу IDE/ATA ограничения тормозили развитие недорогих компьютерных систем, рассчитанных на массового пользователя, в связи с чем целый ряд фирм предпринял попытки расширения возможностей классического IDE. Наибольших успехов на этом пути добилась компания Western Digital, разработавшая спецификацию Enhanced IDE (EIDE), позволяющую использовать диски, размер которых превышает 528 Мб, и обеспечившую реальную возможность подключения к компьютеру до четырех устройств IDE (не только винчестеров, но и приводов CD-ROM или стриммеров).

Другим интересным вариантом развития интерфейса IDE является технология Fast ATA, разработанная компанией Seagate Technology при поддержке фирмы Quantum. Эта технология направлена в первую очередь на повышение скорости обмена данными с дисковыми устройствами и не поддерживает возможность подключения CD-ROM или стриммеров, но обеспечивает более высокий уровень совместимости за счет соответствия широко распространенным промышленным стандартам.

Fast ATA

Спецификация Fast ATA разработана компанией Seagate Technology и поддержана фирмой Quantum и еще рядом компаний. Это расширение стандарта IDE/ATA преследует цель увеличения емкости винчестеров и скорости обмена между диском и программами. К настоящему моменту существует два варианта спецификации Fast ATA и Fast ATA-2. Винчестеры, соответствующие Fast ATA, обеспечивают высокую скорость обмена за счет реализации скоростных режимов PIO mode 3 (11.1 Мб/сек) или Multiword DMA mode 1 (13.3 Мб/сек). Выбор конкретного режима предоставляется производителю устройства. Fast ATA-2 поддерживает PIO mode 4 или Multiword DMA mode 2 (пока не реализован "в железе"), обеспечивающие скорость обмена 16.6 Мб/сек.


Для обеспечения возможности использования дисков, размер которых превышает 528Мб, используется режим трансляции параметров диска (рис. 4.); реальные адреса CHS (цилиндр-головка-сектор) пересчитываются в фиктивные, удовлетворяющие ограничениям BIOS. Контроллер и BIOS используют в этом случае разную геометрию для адресации данных на диске. Если диск содержит 2000 секторов и имеет 16 головок, то в результате трансляции BIOS будет воспринимать его как устройство с 1000 цилиндров и 32 головками.

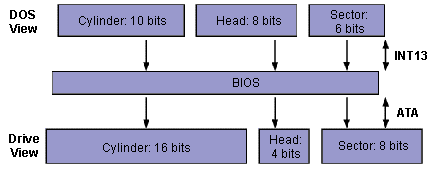

Рисунок 3. Трансляция параметров диска.

Технология Fast ATA основана на признанных промышленных стандартах, что обеспечивает ей высокий уровень совместимости со старыми контроллерами и дисками. Протоколы обмена данными соответствуют официальному документу АТА-2 (Ref: 9048D).

Enhanced IDE

Технология Enhanced IDE компании Western Digital была разработана в результате анализа потребностей современного рынка ПК. В 1984 году компания Western Digital создала контроллеры дисководов (WD1002) и винчестеров (ST506), которые были использованы фирмой IBM при разработке компьютера IBM PC AT. Успех архитектуры АТ привел к значительному расширению рынка IBM-совместимых ПК и сделал контроллеры Western Digital стандартом de facto.
