Реферат: История развития устройств ввода ЭВМ

Современный сканер функционально состоит из двух частей: собственно сканирующего механизма (engine) и программной части (TWAIN-модуль, система управления цветом и прочее).

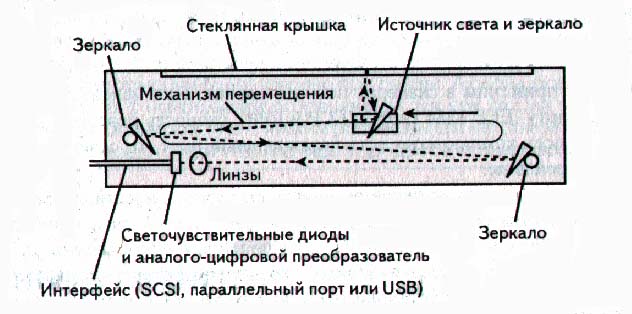

Принцип работы (планшетный):

Оригинал располагается на прозрачном неподвижном стекле, вдоль которого передвигается сканирующая каретка с источником света (если сканируется прозрачный оригинал, используется так называемый слайд-модуль - крышка, в которой параллельно сканирующей каретке сканера перемещается вторая лампа).

Оптическая система сканера (состоит из обьектива и зеркал или призмы) проецирует световой поток от сканируемого оригинала на приёмный элемент, осуществляющий разделение информации о цветах - три параллельных линейки из равного числа отдельных светочувствительных элементов, принимающие информацию о содержании "своих" цветов. В трёхпроходных сканерах используются лампы разных цветов или же меняющиеся светофильтры на лампе или CCD-матрице. Приёмный элемент преобразует уровень освещенности в уровень напряжения (все ещё аналоговую информацию). Далее, после возможной коррекции и обработки, аналоговый сигнал поступает на аналого-цифровой преобразователь (АЦП). С АЦП информация выходит уже в двоичном виде и, после обработки в контроллере сканера через интерфейс с компьютером поступает в драйвер сканера - обычно это так называемый TWAIN-модуль, с которым уже взаимодействуют прикладные программы.

Классификация современных сканеров:

Ручные сканеры

В основу работы ручных сканеров положен процесс регистрации отраженных лучей светодиодов от поверхности сканируемого документа. Для того чтобы ввести в компьютер какой-либо документ при помощи этого устройства, надо без резких движений провести сканирующей головкой по соответствующему изображению. Таким образом, проблема перемещения считывающей головки относительно бумаги целиком ложится на пользователя. Равномерность перемещения сканера существенно сказывается на качестве вводимого в компьютер изображения. В ряде моделей для подтверждения нормального ввода имеется специальный индикатор. Ширина вводимого изображения для ручных сканеров не превышает обычно 4 дюймов (10 см). В некоторых моделях ручных сканеров для повышения разрешающей способности уменьшают ширину вводимого изображения. Современные ручные сканеры могут обеспечивать автоматическую "склейку" вводимого изображения, то есть формируют целое изображение из отдельно вводимых его частей. Благодаря этому, при помощи ручного сканера невозможно ввести изображения даже формата А4 за один проход.

К основным достоинствам такого типа сканеров относятся:
низкая стоимость. Поскольку в ручных сканерах в качестве позиционирующего модуля выступает пользователь, отпадает необходимость в этом дорогом элементе; портативность. С появлением ручных сканеров, подключаемых к параллельному порту, их можно использовать как с настольными, так и с портативными компьютерами;
сканирование книг без их повреждения. С помощью ручного сканера можно отсканировать книгу, не сгибая и не разрывая ее. Это особенно важно при сканировании старинных книг или древних манускриптов.
Первые модели ручных сканеров подключались к компьютеру с помощью интерфейсной карты, которой необходимо было выделять отдельное прерывание, канал прямого доступа к памяти и адрес ввода-вывода. В настоящее время практически все устройства этого класса подключаются к параллельному порту, освобождая, таким образом, необходимые ресурсы.

Настольные сканеры:

В России модели с реднего класса (настольные офисные сканеры документов) в силу своей универсальности являются наиболее часто используемым типом сканерного оборудования. Настольные сканеры называют и страничными, и. планшетными, и даже авто сканерами. Такие сканеры позволяют вводить изображения размерами 8,5 на 11 или 8,5 на 14 дюймов. Они выпускаются со SCSI или скоростными видео- интерфейсами, обычно допускают сканирование с планшета или с использованием интегрированного устройства автоподачи документов. Существуют три разновидности настольных сканеров: планшетные (flatbed), рулонные (shett-fed) и проекционные(overhead).

Планшетные сканеры

Планшетные сканеры, особенно предназначенные для чего-то кроме подарка или использования в качестве игрушки, при внешней простоте являются весьма интересными и довольно сложными опто-электронно-механическими устройствами. Однако конструкция их устоялась, производство хорошо налажено и технологически не является чем-то запредельным, так что обычно планшетные сканеры в ценовом диапазоне до 10000 долларов (включая такие известные имена, как AGFA, Linotype-Hell и UMAX) производятся на Тайване.

Основным отличием планшетных сканеров является то, что сканирующая головка перемещается относительно бумаги с помощью шагового двигателя. Понятно, что рассмотренная конструкция изделия позволяет сканировать не только отдельные листы, но и страницы журнала или книги.

Оптическое разрешение настольных сканеров регулируется в диапазоне 100-800 dpi. Скорости сканирования достигают 64 страниц в минуту. На планшетных настольных сканерах можно сканировать неразброшюрованные документы, книжные страницы, документы нестандартного размера или полиграфического исполнения. Универсальный характер устройств подчеркивается в последнее время выпуском моделей, позволяющих наряду со скоростным вводом документов полноценно (до 16.7 млн. цветов) сканировать в цвете. Несмотря на то, что паспортная производительность отдельных моделей настольных сканеров не уступает и даже, иной раз, превосходит соответствующие показатели специализированных производственных сканеров, во избежание частых замен изнашивающихся элементов устройства (главным образом, ламп, роликов и прокладок), настольные модели не следует использовать в режимах полносменного или круглосуточного сканирования. При условии непревышения рекомендованных дневных нагрузок (приблизительно 5 часов сканирования в день) среднее время между отказами для старших моделей настольных скоростных сканеров составляет около трех лет (при этом в зависимости от модели после сканирования каждых 100-200 тысяч страниц потребуется замена расходуемых элементов - consumables).

   Планшетные сканеры в свою очередь классифицируются на однопроходные или трехпроходные.
   Раньше для цветного сканирования приходилось использовать трехпроходную технологию, то есть первый проход с красным фильтром для получения красной составляющей, второй - для зеленой составляющей и третий - для синей. Такой метод имеет два существенных недостатка: малая скорость работы и проблема объединения трех отдельных сканов в один, с вытекающим отсюда несовмещением цветов. Решением стало создания True Color CCD, позволяющих воспринимать все три цветовые составляющие цветного изображения за один проход. Cейчас на рынке нет трехпроходных сканеров.

True Color CCD является стандартом на данный момент и в мире уже никто не выпускает трехпроходные сканеры. Однопроходные сканеры используют одну из двух подсистем для получения данных о цвете изображения: некоторые используют ПЗС со специальным покрытием, которое фильтрует цвет по составляющим, другие используют призму для разделения цветов.

Рулонные сканеры

Рулонные сканеры представляют собой монохромные устройства, предназначенные главным образом для ввода документов в машину, с помощью оптического распознавания символов OCR (Optical Character Recognition). Работа рулонных сканеров происходит следующим образом: отдельные листы документов протягиваются через такое устройство, при этом и осуществляется их сканирование. Таким образом, в данном случае сканирующая головка остается на месте, уже относительно нее перемещается бумага. Понятно, что в этом случае сканирование страниц книг и журналов просто невозможно. Для удобства работы рулонные сканеры обычно оснащаются устройствами для автоматической подачи страниц.

Проекционные сканеры

Разновидность настольных сканеров — проекционные сканеры, которые напоминают своеобразный проекционный аппарат (или фотоувеличитель). Вводимый документ кладется на поверхность сканирования изображением вверх, блок сканирования находится при этом также сверху. Перемещается только сканирующее устройство. Основной особенностью данных сканеров является возможность сканирования проекций трехмерных изображений. Комбинированный сканер обеспечивает работу в двух режимах: протягивания листов (сканирование оригиналов форматом от визитной карточки до21,6 см) и самодвижущегося сканера. Для реализации последнего режима сканера необходимо снять нижнюю крышку. При этом валики, которые обычно протягивают бумагу, служат для передвижения сканера по сканируемой поверхности. Хотя понятно, что ширина вводимого сканером изображения в обоих режимах не изменяется (чуть больше формата А4), однако в самодвижущемся режиме можно сканировать изображение с листа бумаги, превышающего этот формат, или вводить информацию со страниц книги.

Клавиатура.

Предшественником нынешней клавиатуры является пишущая машинка. Первое упоминание о попытке создать печатную машинку относится к 1713 году, когда безвестному изобретателю был выдан соответствующий патент. А вот реально работающая печатная машинка впервые появилась лишь почти век спустя, в 1808 году. Ее создал итальянец Пеллегрино Турри (Pellegrino Turri) для своей слепой подруги графини Каролины Фантони да Фивизоно (Carolina Fantoni da Fivizzono). Для работы печатная машинка Турри использовала смазанную сажей бумагу, прообраз копировальной бумаги. Сама же идея копирки была предложена раньше, в 1806 году, англичанином Ральфом Ведгвудом (Ralph Wedgwood), который даже получил соответствующий патент на “угольную бумагу” или, как он называл ее сам, “стилографический писатель” (Stylographic Writer). На матричных принтерах используется копирка.
