Четвертый, транспортный уровень (уровень сквозной передачи) слу­жит для передачи данных между двумя взаимодействующими открытыми системами и организации процедуры сопряжения абонентов сети с сис­темой передачи данных. На этом уровне определяется взаимодействие рабочих станций — источника и адресата данных, организуется и поддер­живается логический канал (транспортное соединение) между абонента­ми.

Третий, сетевой уровень, предназначен для маршрутизации информа­ции и управления сетью передачи данных. В отличие от предыдущих, этот уровень в большей степени ориентирован на сеть передачи данных. Здесь решаются вопросы управления сетью передачи данных, в том числе маршрутизация и управление информационными потоками.

Канальный уровень обеспечивает функциональные и процедурные средства для установления, поддержания и расторжения соединений на уровне каналов передачи данных. Процедуры канального уровня обеспе­чивают обнаружение и, возможно, исправление ошибок, возникающих на физическом уровне.

Физический уровень обеспечивает механические, электрические, функциональные и процедурные средства организации физических со­единений при передаче бит данных между физическими объектами.

Четыре нижних уровня образуют транспортную службу компьютерной сети, которая обеспечивает передачу («транспортировку») информации между рабочими станциями, освобождая более высокие уровни от реше­ния этих задач.

В свою очередь, три верхних уровня, обеспечивающие логическое взаимодействие прикладных процессов, функционально объединяются в абонентскую службу.

В рамках эталонной модели также определяются услуги, которые должны обеспечивать ее уровни. Услуги, по сути дела, представляют со­бой функции, выполняемые на соответствующем уровне эталонной мо­дели.

В частности, физический уровень должен обеспечивать такие виды услуг, как установление и идентификация физических соединений, орга­низация последовательностей передачи бит информации, оповещение об окончании связи.

Канальный уровень обеспечивает организацию нужной последова­тельности блоков данных и их передачу, управление потоками между смежными узлами, идентификацию конечных пунктов канальных соеди­нений, обнаружение и исправления ошибок, оповещение об ошибках, которые не исправлены на канальном уровне.

Сетевой уровень в числе основных услуг осуществляет идентифика­цию конечных точек сетевых соединений, организацию сетевых соедине­ний, управление потоками блоков данных, обеспечение последовательно­стей доставки блоков данных, обнаружение ошибок и формирование со­общений о них, разъединение сетевых соединений.

Транспортный уровень обеспечивает установление и разъединение транспортных соединений, формирование блоков данных, обеспечение взаимодействия сеансовых соединении с транспортными соединениями, управление последовательностью передачи блоков данных, обеспечение целостности блоков данных во время передачи, обнаружение и устране­ние ошибок, сообщение о неисправленных ошибках, предоставление приоритетов в передаче блоков, передачу подтверждений о принятых блоках, ликвидацию тупиковых ситуаций.

На сеансовом уровне предоставляются услуги, связанные с обслужи­ванием сеансов и обеспечением передачи данных в диалоговом режиме, установлением сеансового соединения, обменом данными; управлением обменом; синхронизацией сеансового соединения, сообщениями об ис­ключительных ситуациях, отображением сеансового соединения на транспортный уровень, завершением сеансового соединения.

Представительный уровень обеспечивает выбор вида представления данных, интерпретацию и преобразование передаваемой информации к виду, удобному для прикладных процессов, преобразование синтаксиса данных, формирование блоков данных.

Прикладной уровень обеспечивает широкий набор услуг, в том числе:

управление терминалами, управление файлами, управление диалогом, управление задачами, управление сетью в целом.

К дополнительным услугам уровня относятся услуги по организации электронной почты, передачи массивов сообщений и т.п.

Услуги различных уровней определяются с помощью протоколов эта­лонной модели взаимодействия открытых систем. В соответствии с семиуровневой моделью взаимодействия открытых систем вводятся семь ти­пов протоколов, которые именуются так же, как уровни.

Протоколы локальных сетей

Под протоколами локальных сетей подразумевается набор протоколов первого и второго уровней эталонной модели, определяющих архитектуру локальной сети, в том числе ее топологию, передающую среду, техниче­ские средства и протоколы. Основополагающими для локальных сетей являются стандарты серии IEEE. С помощью этих стандартов были опре­делены: основная терминология, архитектура и протоколы двух нижних уровней Эталонной модели взаимодействия открытых систем. Структура стандартов IEEE представлена на рисунке.

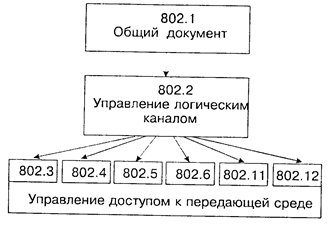

Структура стандарта IEEE

Стандарт IEEE 802.1 является общим документом, который определя­ет архитектуру и прикладные процессы системного управления сетью, методы объединения сетей на подуровне управления доступом к пере­дающей среде. В соответствии с данным стандартом канальный уровень разбит на два подуровня: УЛК — управления логическим каналом и УДС — управления доступом к физической среде.

Стандарт IEEE 802.2 определяет протоколы управления логическим каналом, в том числе специфицирует интерфейсы с сетевым уровнем и подуровнем управления доступом к передающей среде. Каждый из ос­тальных стандартов, начиная с IEEE 802.3, определяет метод доступа и специфику физического уровня для конкретного типа локальной компь­ютерной сети. Так, стандарт IEEE 802.3 описывает характеристики и процедуры множественного доступа с контролем передачи и обнаруже­нием столкновений. Стандарт IEEE 802.4 определяет протокол маркерно­го доступа к моноканалу. Процедуры и характеристики маркерного мето­да доступа к кольцевой сети определяется стандартом IEEE 802.5. Для локальных сетей, охватывающих площадь радиусом до 25 км и исполь­зующих технические средства кабельного телевидения, разработан стан­дарт IEEE 802.6. Этот стандарт предусматривает передачу данных, речи, изображений и позволяет создавать так называемые городские локальные сети. В настоящее время продолжаются работы по стандартизации ло­кальных компьютерных сетей. Так, в подкомитете IEEE 802.11 разраба­тывается стандарт на радиосети для мобильных компьютеров, а в комите­те IEEE 802.12 рассматривается стандарт на высокоскоростные компью­терные сети “lOOVG-AnyLAN.

В 1985 году серия стандартов IEEE 802 была принята Международной организацией стандартов за основу международных стандартов физиче­ского и канального уровней ISO/DIS 8802/2.2 — ISO/DIS 8802/5. Кроме того, эти стандарты были дополнены стандартом ISO/DIS 8802/7 на сети с тактируемым методом доступа к кольцу, разработанным на основе про­токолов сети Cambridge Ring.

Транспортные протоколы

Транспортные протоколы предназначены для обеспечения надежной связи в процессе обмена информацией между абонентами компьютерной сети. Как известно, качество передачи информации во многом определя­ется используемой линией связи. Например, коммутируемые телефонные каналы сетей общего пользования характеризуются относительно высо­ким уровнем помех. При использовании подобных каналов в компью­терных сетях необходимо принимать дополнительные меры по повыше­нию надежности передачи данных. В свою очередь, оптоволоконные ли­нии связи характеризуются низким уровнем помех. В данном случае дос­таточно использовать минимальный набор транспортных услуг и про­стейший протокол обмена информацией. Особое значение транспортные протоколы приобретают в компьютерных сетях, передающая среда кото­рых характеризуется относительно высоким уровнем ошибок и низкой надежностью передачи данных.

Одним из первых протоколов транспортного уровня является прото­кол АННР (ARPA Host-to-Host Protocol), разработанный для сети ARPA. Основное внимание в протоколе АННР уделялось управлению потоком данных, адресации пользователей, а также взаимодействию с программа­ми, реализующими протоколы верхних уровней. Развитие сети ARPA в направлении использования сетей передачи данных общего пользования привело к появлению нового, более надежного протокола, известного в настоящее время под названием «протокол управления передачей» или TCP (сокращение от Transmission Control Protocol). Протокол TCP оказал­ся достаточно удачным и был положен в основу стандартного междуна­родного протокола транспортного уровня. Соответственно, МККТТ опре­делил рекомендацию Х.224 для данного транспортного протокола, а так­же рекомендацию Х.214 для транспортной службы.

С целью выбора оптимального набора транспортных услуг стандарт­ным протоколом определено три типа (А, В, С) сетевых соединений и пять классов (О, 1, 2, 3, 4) транспортного протокола. В зависимости от характеристик конкретной сети передачи данных определяется тип сете­вого соединения, которому она удовлетворяет. Затем, с учетом требуемо­го уровня качества передачи, выбирается необходимый класс транспорт­ного протокола.

Межсетевые протоколы

Согласование компьютерных сетей между собой осуществляется в ос­новном на сетевом и транспортном уровнях. В настоящее время исполь­зуются два основных подхода к формированию межсетевого взаимодей­ствия:

·     объединение сетей в рамках сети Internet в соответствии с межсете­вым протоколом IP;

·     объединение сетей коммутации пакетов (Х.25) в соответствии с Реко­мендацией МККТТХ.75.

Основное различие этих подходов заключается в следующем: прото­кол IP относится к протоколам без установления логического соединения (дейтаграммным), а Рекомендация Х.75 предполагает организацию вир­туального соединения (канала).
