   Реферат: Корпоративная сеть

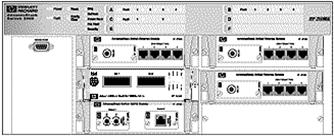

Модульный коммутатор AdvanceStack Switch 2000

Рис. 3

Модульная архитектура коммутатора AdvanceStack Switch 2000 позволяет устанавливать в шесть универсальных гнезд расширения модули для подключения ЛВС различных сетевых стандартов. В настоящее время это модули для сетей 10BASE-T, FDDI и 100VG, однако в ближайшем будущем компания приступит к поставке модулей для 100BASE-T и ATM. Причем нет никаких ограничений на общую конфигурацию модулей в коммутаторе: так, например, при работе только в сети 100VG к коммутатору может быть подключено до 12 сетевых сегментов производительностью 100 Мбит/сек. Это беспечивается наличием внутренней высокоскоростной шины коммутатора с пропускной способностью 1 Гбит/сек. С другой стороны, при использовании AdvanceStack Switch 2000 в сети Ethernet все шесть гнезд могут быть укомплектованы модулями стандарта 10BASE-T, способными осуществлять передачу данных в полнодуплексном режиме. Следует также отметить, что выпускаемые компанией модули предназначены для подключения сегментов не только с различными сетевыми технологиями, но и с различными физическими средами передачи данных, в том числе экранированной и неэкранированной витой парой, а также многомодовым (multimode) воло-конно-оптическим кабелем. Несколько физических портов коммутатора могут объединяться для передачи данных по единому логическому каналу, с образованием высокоскоростной магистрали - режим port trunking. Важно отметить, что объединение портов 100VG позволяет организовать главную информационную магистраль (backbone) со скоростью передачи данных до нескольких сотен Мбит/сек. (общая производительность такой линии рассчитывается как 100 Мбит/сек. х n, где n - число каналов). Отличительной особенностью коммутаторов сетей 100VG является необходимость работы в соответствии с протоколом приоритетных запросов DPP (Demand Priority Protocol). Он устраняет задержки в сетевом трафике, вызванные возникновением коллизий в сетях Ethernet или ожиданием захвата маркера в сетях Token-Ring. Кроме того, для приложений, чувствительных к задержкам в передаче информации, DPP предоставляет возможность назначения более высокого приоритета для передачи. Это позволяет получить гарантированную полосу пропускания ЛВС для части рабочих станций и делает сети 100VG идеальными для систем реального времени, например передачи изображений или автоматизированных систем управления технологическими процессами. Поэтому в коммутаторе AdvanceStack Switch 2000 предусмотрены две особенности при организации коммутации пакетов 100VG. Во-первых, вся информация о приоритетах сохраняется при движении пакетов внутри коммутатора, и пакеты с более высоким приоритетом пересылаются на порт назначения в первую очередь.

 Во-вторых, в случае если очередь из пакетов с низким приоритетом становится слишком длинной из-за большого объема пересылки высокоприоритетных пакетов, то коммутатор может самостоятельно повысить приоритет части пакетов для "разгрузки" очереди. Одним из главных достоинств коммутатора AdvanceStack Switch 2000 является широкий набор возможностей по установке различных видов фильтров на портах. Как и в большинстве других моделей коммутаторов, здесь используется фильтрация по адресу источника и адресу пункта назначения пакета, что позволяет организовывать "виртуальные" рабочие группы, суть которых заключается в выделении для ряда пользователей ЛВС прав доступа к определенным сетевым ресурсам: серверам, периферии и т.д. При этом все ресурсы и сетевые пакеты, используемые внутри группы, доступны только членам рабочей группы и "невидимы" для остальных пользователей сети. Фильтрация пакетов определенных протоколов применяется в гетерогенных сетях, объединяющих в себе сегменты, работающие под управлением различных сетевых ОС, стандартов и топологий. AdvanceStack Switch 2000позволяет администратору ЛВС устанавливать ограничения для пересылки на порты коммутатора сетевых пакетов или кадров (frames) определенных типов. Фильтрация широковещательных (multicast) пакетов (т.е. пакетов, передаваемых на все сетевые устройства, принадлежащие одному сегменту сети) позволяет администратору ЛВС ограничивать или полностью отменить передачу таких пакетов на участки сети, "критичные" к скорости передачи данных. Так, например, передача широковещательных пакетов может быть запрещена на сетевые узлы, где расположены компьютеры, обслуживающие видеоконференции, или графические станции, работающие с приложениями мультимедиа. ПО сетевого управления коммутатором полностью совместимо с HPOpenView и позволяет отслеживать важнейшие параметры функционирования сети: трафик, логическую "карту" ЛВС и т.д.

Коммутатор AdvanceStack Switch 200

Коммутатор AdvanceStack Switch 200 (рис.4) предназначен для небольших и средних рабочих групп, использующих сетевые стандарты 10BASE-T и 100VG.

 Коммутатор AdvanceStack Switch 200



 Рис. 4.

Коммутатор имеет 16 портов (16 сегментов) Ethernet и 2 порта (1сегмент) 100VG. Последний предназначен для соединения нескольких коммутаторов AdvanceStack Switch 200 между собой или организации высокоскоростного канала между коммутатором и сервером ЛВС. К каждому порту Ethernet может быть подключено как одно, так и несколько сетевых устройств. Порты Ethernet коммутатора обеспечивают передачу данных в полнодуплексном и полудуплексном режимах. Управление AdvanceStack Switch200 осуществляется по протоколам SNMP и Telnet.

Концентраторы рабочих групп

Концентраторы AdvanceStack Hub-12E (рис.5.) и AdvanceStack Hub-8Uпредназначены для использования при организации сетей Ethernet небольших рабочих групп и отделов.

 Концентраторы рабочих групп



 Рис .5

Несмотря на небольшие размеры и отсутствие сложной процедуры установки и конфигурации (эти устройства полностью соответствуют спецификациям plug-and-play), их функциональные возможности достаточно широки. Модель Hub-8E имеет на передней панели набор световых индикаторов, показывающих не только текущий статус каждого из портов концентратора (активен - не активен), нагрузки концентратора и процент столкновений (коллизий). В концентраторе Hub-8U предусмотрено специальное гнездо для установки SNMP-модуля, что позволяет управлять каждым концентратором, используя любую SNMP-платформу управления сетью. Семейство концентраторов AdvanceStack также пополнилось сразу семью новыми продуктами, соответствующими стандарту 100VG, среди которых 14- и 7-портовые концентраторы 100VG-Hub, трансиверы для подключения сегментов на экранированной и неэкранированной витой паре, а также волоконно-оптическом кабеле и новый SNMP/Bridge модуль, осуществляющий обмен данными между сегментами производительностью 10 и 100 Мбит/сек. и обеспечивающий управление концентратором по протоколу SNMP. Кроме того, в специальное гнездо расширения 14-портового концентратора могут устанавливаться дополнительные модули: маршрутизатор (Router 210) и сервер дистанционного доступа (Dial-A-LAN).



ЛОКАЛЬНАЯ СЕТЬ КОРПУСА РАДИОСПЕЦИАЛЬНОСТИ .

Локальная сеть корпуса радиоспециальности ДВГМА представлена в двух вариантах.

Первый вариант - сеть с архитектурой клиент-сервер, по стандарту Ethernet 10Base-T с доменной организацией. Узел коммутации реализован посредством двух HUB-ов, линии связи выполнены витой парой. Данная сеть объединяет минимальное количество компьютеров указанное в задании. Второй вариант - сеть с архитектурой клиент-сервер, по стандарту Ethernet 10Base-T с доменной организацией. Узел коммутации реализован посредством коммутатора Advancestack Switch 16, поддерживающего разделение сети на 4 сегмента и маршрутизацию пакетов по IP адресам. Для расширения сети от узла коммутации проложены каналы связи по всему зданию равномерно с концентраторами в конечных точках. Линии связи выполнены витой парой. В связи с этим данная сеть имеет возможность подключения компьютера в любом месте здания.

Рассмотрим первый вариант. В качестве центральной точки доступа, где размещается узел коммутации 8 корпуса, предполагается 407/8 аудитория (чертеж 3). Она расположена в основном скоплении компьютеров, и при соединении с сетью Академии имеет оптимальное расположение. В этой аудитории устанавливается 2 HUB. Один устанавливается для сети FESMA - на 16 портов, назовем его HUB1, другой для сети TECHNET на 8 портов - назовем его HUB2. От HUB1 сети FESMA линии связи прокладываются к компьютерам, которые уже установлены, или которые предполагается установить в ближайшем будущем. Пользователи этих компьютеров должны иметь доступ в сеть FESMA. На четвертом этаже необходимо проложить три линии связи: в кабинет кафедры РЭРС , в кабинет начальника МОЦ и лаборантскую 409/8 аудитории. Эти линии займут три порта HUB1. На пятый этаж прокладываются две линии сети FESMA: в кабинет начальника кафедры АИС и преподавательскую кафедры АИС. Эти линии занимают еще два порта HUB1. На третьем этаже располагается только один компьютер, в кабинете начальника кафедры СЭМ 303/8 аудитории. Т.к. в коридоре третьего этажа силовая проводка проложена вдоль стен коридора, то сетевые кабели желательно прокладывать по северной стороне для уменьшения помех в проводах и использовать STP кабель. Кабель, выходя с четвертого этажа сразу переносится на северную сторону, проходит вдоль коридора до 308/8 аудитории и переходит на противоположную сторону в 303 аудиторию. На втором этаже находится один компьютер, в 215 аудитории - кабинет начальника СВС ВМУ. Кабель в эту точку, пройдя сквозь верхние этажи и выйдя в 213/8 аудиторию выходит в коридор и идет до компьютера. В таблице 1 приведены расстояния проложенных линий до каждого компьютера.
