Рис. 2.1. Уменьшении полезной пропускной способности сегмента Ethernet при повышении коэффициента загрузки

  1. Длина сегмента Ethernet всегда ограничена очень жестким соотношением, которое вряд ли можно преодолеть за счет технического прогресса. Для того, чтобы конечные узлы сети всегда четко распознавали коллизии и автоматически организовывали повторную передачу искаженного в результате коллизии кадра, нужно, чтобы время передачи кадра всегда было больше времени двойного оборота сигнала по сегменту Ethernet (рис.2.2). Так как время распространения сигнала ограничено скоростью света, то максимальная длина сегмента Ethernet для битовой скорости 10 Мб/c составляет примерно 2500 м. При увеличении битовой скорости в 10 раз и сохранении минимального размера кадра в 64 байта максимальный размер сегмента сокращается соответственно в 10 раз, то есть становится равным 250 метрам, а при увеличении битовой скорости еще в 10 раз - 25 метрам.

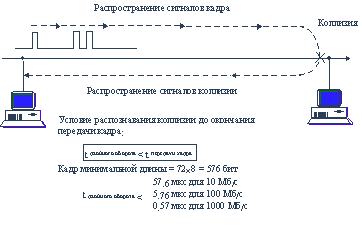

Рис.2.2. Ограничение накладываемое методом доступа CSMA/CD на длину сегмента Ethernet

Правда, ситуация улучшается при использовании коммутаторов и полнодуплексного режима работы, но при этом теряется низкая стоимость сегмента.

Тем не менее, недостатки, связанные с методом доступа CSMA/CD, не испугали сторонников "чистого" Ethernet'а и они в 1992 году образовали неформальное объединение FastEthernetAlliance, куда первоначально вошли такие лидеры технологии Ethernet как SynOptics, 3Com и ряд других.

Одновременно были начаты работы в институте IEEE по стандартизации новой технологии - там была сформирована исследовательская группа для изучения технического потенциала высокоскоростных технологий. За период с конца 1992 года и по конец 1993 года группа IEEE изучила 100-Мегабитные решения, предложенные различными производителями. Наряду с предложениями FastEthernetAlliance группа рассмотрела также и другой подход к созданию недорогого высокоскоростного стандарта, предложенный компаниямиHewlett-Packard и AT&T.

В 1995 году комитет IEEE принял спецификацию FastEthernet в качестве стандарта, и сетевой мир получил технологию, с одной стороны решающую самую болезненную проблему - нехватку пропускной способности на нижнем уровне сети, а с другой стороны очень легко внедряющуюся в существующие сети Ethernet, которые и сегодня дают миру около 80% всех сетевых соединений.

Легкость внедрения FastEthernet объясняется следующими факторами:

  • общий метод доступа позволяет использовать в сетевых адаптерах и портах FastEthernet до 80% микросхем адаптеров Ethernet;
  • драйверы также содержат большую часть кода для адаптеров Ethernet, а отличия вызваны новым методом кодирования (4B/5B или 8B/6T) и наличием полнодуплексной версии протокола;
  • формат кадра остался прежним, что дает возможность анализаторам протоколов применять к сегментам FastEthernet те же методы анализа, что и для сегментов Ethernet, лишь механически повысив скорость работы.

Отличия FastEthernet от Ethernet сосредоточены в основном на физическом уровне. Разработчики стандарта FastEthernet учли тенденции развития структурированных кабельных систем и реализовали физический уровень для всех популярных типов кабелей, входящих в стандарты на структурированные кабельные системы (такие как EIA/TIA 568A) и реально выпускаемые кабельные системы.

Существует три варианта физического уровня FastEthernet:

  1. 100Base-TX для двухпарного кабеля на неэкранированной витой паре UTPCategory 5 (или экранированной витой паре STPType 1);
  2. 100Base-T4 для четырехпарного кабеля на неэкранированной витой паре UTPCategory 3,4 или 5;
  3. 100Base-FXдля многомодового оптоволоконного кабеля.

При создании сегментов FastEthernet с разделяемой средой нужно использовать концентраторы, при этом максимальный диаметр сети колеблется от 136 до 205 метров, а количество концентраторов в сегменте ограничено одним или двумя, в зависимости от типа концентратора. При использовании двух концентраторов расстояние между ними не может превышать 5 - 10 метров, так что существование 2-х устройств мало что дает, кроме увеличения количества портов - расстояние между компьютерами сегмента от добавления второго концентратора практически не изменяется.

В разделяемом сегменте FastEthernet нет возможности обеспечить какие-либо преимущества при обслуживании трафика приложений реального времени, так как любой кадр получает равные шансы захватить среду передачи данных в соответствии с логикой алгоритма CSMA/CD.

2.1.1.2. В каких случаях рекомендуется использовать Fast Ethernet

У технологии FastEthernet есть несколько ключевых свойств, которые определяют области и ситуации ее эффективного применения. К этим свойствам относятся:

  • большая степень преемственности по отношению к классическому 10 мегабитному Ethernet'у;
  • высокая скорость передачи данных - 100 Mб/c;
  • возможность работать на всех основных типах современной кабельной проводки - UTPCategory 5, UTPCategory 3, STPType 1, многомодовом оптоволокне.

Наличие многих общих черт у технологий FastEthernet и Ethernet дает простую общую рекомендацию - FastEthernet следует применять в тех организациях и в тех частях сетей, где до этого широко применялся 10 Мегабитный Ethernet, но сегодняшние условия или же ближайшие перспективы требуют в этих частях сетей более высокой пропускной способности. При этом сохраняется весь опыт обслуживающего персонала, привыкшего к особенностям и типичным неисправностям сетей Ethernet. Кроме того, можно по-прежнему использовать средства анализа протоколов, работающие с агентами MIB-II, RMONMIB и привычными форматами кадров.

FastEthernet в сетях рабочих групп

Область применения разделяемых сегментов FastEthernet достаточно ясна - это объединение близко расположенных друг от друга компьютеров, трафик которых имеет ярко выраженный пульсирующий характер с большими, но редкими всплесками. Большие всплески хорошо передаются незагруженным каналом 100 Мб/c, а редкое их возникновение приводит к возможности совместного использования канала без частого возникновения коллизий. Типичным примером такого трафика является трафик файлового сервиса, электронной почты, сервиса печати.

Поэтому основная область использования FastEthernet с общей средой - это настольные компьютеры, сети рабочих групп и отделов, где компьютерам требуется пиковая пропускная способность выше 100 Мб/c. Такими компьютерами чаще всего являются файловые серверы, но и клиентским компьютерам может понадобиться скорость выше 10 Мб/c.

При этом целесообразно совершать переход к FastEthernet постепенно, оставляя Ethernet там, где он хорошо справляется со своей работой. Одним из очевидных случаев, когда Ethernet не следует заменять FastEthernet'ом, является подключение к сети старых персональных компьютеров с шиной ISA - их пропускная способность канала "сеть - диск" не позволит пользователю ощутить выгоды от повышения в 10 раз скорости сетевой технологии. Для устранения узких мест для сетей, состоящих из таких компьютеров, больше подходит использование коммутаторов с портами 10 Мб/с, так как в этом случае узлам гарантированно предоставляется по 10 Мб/с - как раз столько, сколько им нужно при их архитектуре и параметрах производительности.

Новые клиентские компьютеры с процессором PentiumPro и шиной PCI - очевидные претенденты на использование скорости 100 Мб/c. Поэтому даже при весьма неопределенных требованиях их пользователей к пропускной способности сети имеет смысл покупать для них сетевые адаптеры FastEthernet, которые могут работать на скорости 10 Мб/c, пока у организации не появятся концентраторы или коммутаторы с портами FastEthernet. Переход к скорости 100 Мб/c будет для пользователей практически безболезненным, так как большинство сетевых адаптеров не нужно конфигурировать для перехода на FastEthernet.

FastEthernet в магистралях зданий и кампусов

Создание достаточно крупных сетей, к которым относятся сети зданий и кампусов с количеством узлов в несколько сотен, также возможно с использованием технологии FastEthernet. Эта технология может использоваться в таких сетях как в "чистом" виде, так и в сочетании с другими технологиями, например, FDDI или ATM.

Сети зданий и даже крупных этажей сейчас практически не строятся без использования коммутаторов, поэтому ограничения на максимальный диаметр сети в 250 - 272 метра легко преодолеваются, так как соединение коммутатор-коммутатор позволяет удлинить сеть до 412 м при полудуплексной связи на оптоволокне, и до 2 км при аналогичной полнодуплексной связи.

Отсутствие стандартного резервирования на уровне повторителей также мало ограничивает построения отказоустойчивых магистралей - поддержка коммутаторами алгоритма SpanningTree позволяет автоматически переходить с основной отказавшей связи на резервную.

Основными двумя факторами, сдерживающими применение технологии FastEthernet на магистралях, являются:

  • широкое использование в настоящее время для этой цели технологии FDDI;
  • отсутствие у технологии FastEthernet средств поддержки трафика реального времени.

Поэтому, если эти факторы не относятся к вашей сети, то ее магистраль можно успешно строить и на коммутируемой технологии FastEthernet, особенно на ее полнодуплексной версии. Правда при этом все равно остаются нерешенными некоторые проблемы, присущие сети, построенной на коммутаторах.

Большая часть производителей коммуникационного оборудования для локальных сетей поддерживают технологию FastEthernet во всем спектре своих изделий - сетевых адаптерах, повторителях, коммутаторах и маршрутизаторах.
