Реферат: Локальные вычислительные сети
Сетевой адаптер, установленный на файловом сервере - это такое устройство, через которое проходят практически все данные, функционирующие в локальной сети. В связи с этим необходимо, чтобы этот адаптер работал быстро. Сетевой адаптер становится более быстродействующим в результате, во-первых, повышения его разрядности и, во-вторых, увеличения объема его собственного ОЗУ. На файл-сервере должен быть установлен сетевой адаптер для шины PCI, что позволяет поддерживать высокую скорость передачи данных.
Одноранговые ЛВС.
В одноранговых сетях любой компьютер может быть и файловым сервером, и рабочей станцией одновременно. Преимущество одноранговых сетей заключается в том, что нет необходимости копировать все используемые сразу несколькими пользователями файлы на сервер. В принципе любой пользователь сети имеет возможность использовать все данные, хранящиеся на других компьютерах сети, и устройства, подключенные к ним. Основной недостаток работы одноранговой сети заключается в значительном увеличении времени решения прикладных задач. Это связано с тем, что каждый компьютер сети отрабатывает все запросы, идущие к нему со стороны других пользователей. Следовательно, в одноранговых сетях каждый компьютер работает значительно интенсивнее, чем в автономном режиме.
Затраты на организацию одноранговых вычислительны сетей относительно небольшие, Однако при увеличении числа рабочий станций эффективность их использования резко уменьшается Пороговое значение числа рабочих станций составляет, по оценкам фирмы Novell, 25-30. Поэтому одноранговые сети используются только для относительно небольших рабочих групп.
Архитектура ЛВС.
Различают три наиболее распространенные сетевые архитектуры, которые используются и для одноранговых сетей и для сетей с выделенным файл-сервером. Это так называемые шинная, кольцевая и звездообразная структуры.
В случае реализации шинной структуры все компьютеры связываются в цепочку. Причем на ее концах надо разместить так называемые терминаторы, служащие для гашения сигнала. Если же хотя бы один из компьютеров сети с шинной структурой оказывается неисправным, вся сеть в целом становится неработоспособной. В сетях с шинной архитектурой для объединения компьютеров используется тонкий и толстый кабель. Максимальная теоретически возможная пропускная способность таких сетей составляет 10 Мбит/с, Такой пропускной способности для современных приложений, использующих видео- и мультимедийные данные, явно недостаточно, Поэтому почти повсеместно применяются сети с звездообразной архитектурой.

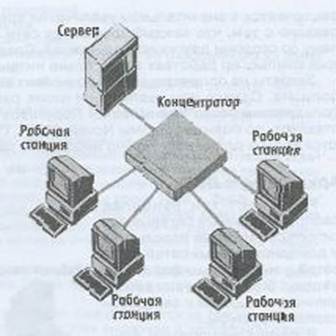

Для построения сети с звездообразной архитектурой в центре сети необходимо разместить концентратор. Его основная функция - обеспечение связи между компьютерами, входящими в сеть. То есть все компьютеры, включая файл-сервер, не связываются непосредственно друг с другом, а присоединяются к концентратору. Такая структура надежнее, поскольку в случае выхода из строя одной из рабочих станций все остальные сохраняют работоспособность. В сетях же с шинной топологией в случае повреждения кабеля хотя бы в одном месте происходит разрыв единственного физического канала, необходимого для движения сигнала. Кроме того, сети с звездообразной топологией поддерживают технологии Fast Ethernet и Gigabit Ethernet, что позволяет увеличить пропускную способность сети в десятки и даже сотни раз (разумеется при использовании соответствующих сетевых адаптеров и кабелей).

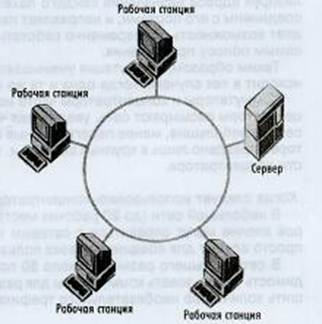

Кольцевая структура используется в основном в сетях Token Ring и мало чем отличается от шинной. Также в случае неисправности одного из сегментов сети вся сеть выходит из строя. Правда, отпадает необходимость в использовании терминаторов.
В сети любой
структуры в каждый момент времени обмен данными может происходить только между
двумя компьютерами одного сегмента. В случае ЛВС с выделенным файл-сервером -
это файл-сервер и произвольная рабочая станция; в случае одноранговой ЛВС - это любые
две рабочие станции, одна из которых выполняет функции файл-сервера. Упрощенно
диалог между файл-сервером и рабочей станцией выглядит так: открыть файл -
подтвердить открытие файла; передать данные файла - пересылка данных; закрыть
файл – подтверждение закрытия файла. Управляет диалогом сетевая операционная
система, клиентские части которой должны быть установлены на рабочих станциях.
Остановимся подробнее на принципах работы сетевого адаптера. Связь между компьютерами ЛВС физически осуществляется на основе одной из двух схем - обнаружения коллизий и передачи маркера. Метод обнаружения коллизий используется стандартами Ethernet, Fast Ethernet и Gigabit Ethernet, а передачи маркера - стандартом Token Ring. В сетях Ethernet адаптеры непрерывно находятся в состоянии прослушивания сети. Для передачи данных сервер или рабочая станция должны дождаться освобождения ЛВС и только после этого приступить к передаче. Однако не исключено, что передача может начаться несколькими узлами одного сегмента сети одновременно, что приведет к коллизии. В случае возникновения коллизии, узлы должны повторить свои сообщения. Повторная передача производится адаптером самостоятельно без вмешательства процессора компьютера. Время, затрачиваемое на преодоление коллизии, обычно не превышает одной микросекунды. Передача сообщений в сетях Ethernet производится пакетами со скоростью 10, 100 и 1000 Мбит/с. Естественно, реальная загрузка сети меньше, поскольку требуется время на подготовку пакетов. Все узлы сегмента сети принимают сообщение, передаваемое компьютером этого сегмента, но только тот узел, которому оно адресовано, посылает подтверждение о приеме. Основными поставщиками оборудования для сетей Ethernet являются фирмы 3Com, Bay Networks (недавно компания Nortel купила Bay Networks), CNet.
В ЛВС с передачей
маркера сообщения передаются последовательно от одного узла к другому вне
зависимости от того, какую архитектуру имеет сеть - кольцевую или
звездообразную. Каждый узел сети получает пакет от соседнего. Если данный узел
не является адресатом, то он передает тот же самый пакет следующему узлу.
Передаваемый пакет может содержать либо данные, направляемые от одного узла
другому, либо маркер. Маркер - это короткое сообщение, являющееся признаком
незанятости сети. В том случае, когда рабочей станции необходимо передать
сообщение, ее сетевой адаптер дожидается поступления маркера, а затем
формирует пакет, содержащий данные, и передает этот пакет в сеть. Пакет
распространяется по ЛВС от одного сетевого адаптера к другому до тех пор, пока
не дойдет до компьютера-адресата, который произведет в нем стандартные изменения.
Эти изменения являются подтверждением того, что данные достигли адресата.
После этого пакет продолжает движение дальше по ЛВС, пока не возвратится в тот
узел, который его сформировал. Узел - источник убеждается в правильности
передачи пакета и возвращает в сеть маркер. Важно отметить, что в ЛВС с
передачей маркера функционирование сети организовано так, что коллизии
возникнуть не могут. Пропускная способность сетей Token Ring равна 16 Мбит/с.
Оборудование для сетей Token Ring производит IBM, 3Com и некоторые
другие фирмы.
КОМПОНЕНТЫ СЕТИ
Небольшая сеть обычно состоит из:
• ПК и периферийных устройств, таких как принтеры;
• сетевых адаптеров для ПК и сетевых кабелей;
• сетевого оборудования, такого как концентраторы и коммутаторы, которые соединяют между собой ПК и принтеры;
• сетевой операционной системы, например Windows.
Кроме того, может потребоваться и другое оборудование.
В ПК для того, чтобы его можно было использовать в сети, необходимо установить сетевые адаптеры. Некоторые ПК имеют заранее установленный сетевой адаптер. Сетевой адаптер должен быть по скорости совместим с концентратором, к которому ПК подключается. Так, сетевой адаптер Ethernet соответствует концентратору Ethernet, а сетевой адаптер Fast Ethernet - концентратору Fast Ethernet.
Чем отличается концентратор от коммутатора
Концентратор и коммутатор относятся к разным типам активного сетевого оборудования, которое используется для соединения устройств сети. Они различаются способом передачи в сеть поступающих данных (трафика).
Концентраторы
Термин "концентратор" иногда используется для обозначения любого сетевого устройства, которое служит для объединения ПК сети, но на самом деле концентратор - это многопортовый повторитель. Устройства подобного типа просто передают (повторяют) всю информацию, которую они получают - то есть все устройства, подключенные к портам концентратора, получают одну и ту же информацию.
Концентраторы используются для расширения сети. Однако чрезмерное увлечение концентраторами может привести к большому количеству ненужного трафика, который поступает на сетевые устройства. Ведь концентраторы передают трафик в сеть, не определяя реальный пункт назначения данных. ПК, которые получают пакеты данных, используют адреса назначения, имеющиеся в каждом пакете, для определения, предназначен ли пакет им или нет. В небольших сетях это не является проблемой, но даже в сетях среднего размера с интенсивным трафиком следует использовать коммутаторы, которые минимизируют количество необязательного трафика.
Коммутаторы
Коммутаторы контролируют сетевой трафик и управляют его движением, анализируя адреса назначения каждого пакета, Коммутатор знает, какие устройства соединены с его портами, и направляет пакеты только на необходимые порты. Это дает возможность одновременно работать с несколькими портами, расширяя тем самым полосу пропускания.
