Реферат: Математическое моделирование высокочастотных радиоцепей на основе направленный графов

                                                              Рис. 5

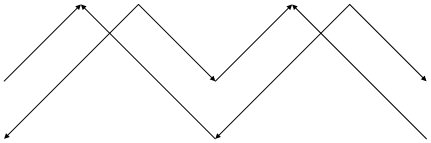

      На рис.5, а приведен граф рефлектометра - двух последовательно соединенных направленных ответвителей, из которых один, ближний к нагрузке, настроен на выделение отраженной волны, а второй падающей. Сигналы , поступающие на вход индикаторных устройств, являются очень сложными функциями всех параметров системы, в том числе измеряемого параметра . Знание этих функций позволяет наиболее правильно выбрать способ уменьшения влияния остаточных параметров и оценить остаточные погрешности. На рис.5, б приведен граф идеального рефлектометра, в котором остаточные параметры отсутствуют.

                                                                Рис. 6

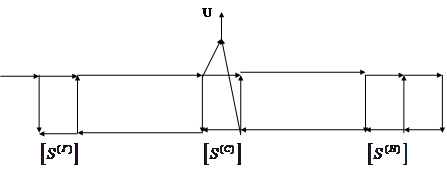

      На рис.6 показан граф измерительной линии, в котором x и y -  независимые переменные, связанные соотношением  х + у = const, а ,  - входные матрицы и матрица элементов связи, на рис.7 приведен граф резонансного измерителя параметров четырехполюсников с малыми потерями, где х и у - независимые переменные.

      Графы сложных устройств и их отдельных частей могут быть составлены на основании блок - схем этих устройств. Например, на рис. 8 дана блок - схема высокочастотной части гетеродинного измерителя ослабления и фазы коэффициента передачи с использованием направленных ответвителей для смещения сигналов. Граф этой схемы ( рис. 9 ) составлен на основе соединения графов четырехполюсников и шестиполюсников.

                                                                     Рис. 7

                                          [ S ] - матрица измеряемого элемента

к смесителю

2



	1

5

4

                  Рис. 8

1 - измерительное устройство;

к смесителю

2, 3 - направленные ответвители;

3

4, 5 - тройники с развилками.
