Реферат: Оценка и выбор CASE-средств

• рекомендаций по выбору конкретного CASE-средства;
• запроса на получение дополнительной информации к процессу оценки.

Масштаб выбора должен устанавливать требуемый уровень детализации, необходимые ресурсы, график и ожидаемые результаты. Существует ряд параметров, которые могут быть использованы для определения масштаба, включая:

• использование предварительного отбора (например, отбор только средств, работающих на конкретной платформе);
• использование ранее полученных результатов оценки, результатов оценки из внешних источников или комбинации того и другого;

В том случае, если предыдущие оценки выполнялись с использованием различных наборов критериев или выполнялись с использованием конкретных критериев, но различными способами, результаты оценок должны быть представлены в согласованной форме. После завершения данного шага оценка каждого CASE-средства должна быть представлена в рамках единого набора критериев и должна быть непосредственно сопоставима с другими оценками.

Алгоритмы, обычно используемые для выбора, могут быть основаны на масштабе или ранге. Алгоритмы, основанные на масштабе, вычисляют единственное значение для каждого CASE-средства путем умножения веса каждого критерия на его значение (с учетом масштаба) и сложения всех произведений. CASE-средство с наивысшим результатом получает первый ранг. Алгоритмы, основанные на ранге, используют ранжирование CASE-средств - кандидатов по отдельным критериям или группам критериев в соответствии со значениями критериев в заданном масштабе. Затем, аналогично предыдущему, ранги сводятся вместе и вычисляются общие значения рангов.

При анализе результатов выбора предполагается, что процесс выбора завершен, CASE-средство выбрано и рекомендовано к использованию. Тем не менее, может потребоваться более точный анализ для определения степени зависимости значений ключевых критериев от различий в значениях характеристик CASE-средств - кандидатов. Такой анализ позволит определить, насколько результат ранжирования CASE-средств зависит от оптимальности выбора весовых коэффициентов критериев. Он также может использоваться для определения существенных различий между CASE-средствами с очень близкими значениями критериев или рангами.

Если ни одно из CASE-средств не удовлетворяет минимальным критериям, выбор (возможно, вместе с оценкой) может быть повторен для других CASE-средств - кандидатов.

Если различия между самыми предпочтительными кандидатами несущественны, дополнительная информация может быть получена путем повторного выбора (возможно, вместе с оценкой) с использованием дополнительных или других критериев.

Рекомендации по выбору должны быть строго обоснованы. В случае отсутствия адекватных CASE-средств, как было отмечено выше, рекомендуется разработать новое CASE-средство, модифицировать существующее или отказаться от внедрения.

Критерии оценки и выбора

Критерии формируют базис для процессов оценки и выбора и могут принимать различные формы, включая:

• числовые меры в широком диапазоне значений, например, объем требуемой памяти;
• числовые меры в ограниченном диапазоне значений, например, простота освоения, выраженная в баллах от 1 до 5;
• двоичные меры (истина/ложь, да/нет), например, способность генерации документации в формате Postscript;
• меры, которые могут принимать одно или более из конечных множеств значений, например, платформы, для которых поддерживается CASE-средство.

Типичный процесс оценки и/или выбора может использовать набор критериев различных типов.

Структура набора критериев приведена на рисунке 4.3. Каждый критерий должен быть выбран и адаптирован экспертом с учетом особенностей конкретного процесса. В большинстве случаев только некоторые из множества описанных ниже критериев оказываются приемлемыми для использования, при этом также добавляются дополнительные критерии. Выбор и уточнение набора используемых критериев является критическим шагом в процессе оценки и/или выбора.

Функциональные характеристики

Критерии первого класса предназначены для определения функциональных характеристик CASE-средства. Они в свою очередь подразделяются на ряд групп и подгрупп.

1. Среда функционирования:
1. Проектная среда:
• поддержка процессов жизненного цикла. Определяет набор процессов ЖЦ, которые поддерживает CASE-средство. Примерами таких процессов являются анализ требований, проектирование, реализация, тестирование и оценка, сопровождение, обеспечение качества, управление конфигурацией и управление проектом, причем они зависят от принятой пользователем модели ЖЦ.
• область применения. Примерами являются системы обработки транзакций, системы реального времени, информационные системы и т.д.
• размер поддерживаемых приложений. Определяет ограничения на такие величины, как количество строк кода, уровней вложенности, размер базы данных, количество элементов данных, количество объектов конфигурационного управления.
2. ПО/технические средства:
• требуемые технические средства. Оборудование, необходимое для функционирования CASE-средства, включая тип процессора, объем оперативной и дисковой памяти.
• поддерживаемые технические средства. Элементы оборудования, которые могут использоваться CASE-средством, например, устройства ввода/вывода.
• требуемое ПО. ПО, необходимое для функционирования CASE-средства, включая операционные системы и графические оболочки.
• поддерживаемое ПО. Программные продукты, которые могут использоваться CASE-средством.

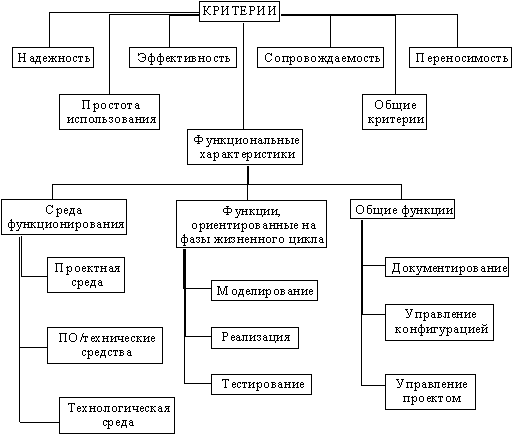

Рис. 4.3. Структура набора критериев

1. Технологическая среда:
• соответствие стандартам технологической среды. Такие стандарты касаются языка, базы данных, репозитория, коммуникаций, графического интерфейса пользователя, документации, разработки, управления конфигурацией, безопасности, стандартов обмена информацией и интеграции по данным, по управлению и по пользовательскому интерфейсу.
• совместимость с другими средствами. Способность к взаимодействию с другими средствами, включая непосредственный обмен данными (примерами таких средств являются текстовые процессоры, базы данных и другие CASE-средства). Возможность преобразования репозитория или его части в стандартный формат для обработки другими средствами.
• поддерживаемая методология. Набор методов и методик, поддерживаемых CASE-средством. Примерами являются структурный или объектно-ориентированный анализ и проектирование.
• поддерживаемые языки. Все языки, используемые CASE-средством. Примерами таких языков являются языки программирования (Кобол, Ада, С), языки баз данных и языки запросов (DDL, SQL), графические языки (Postscript, HPGL), языки спецификации проектных требований и интерфейсы операционных систем (языки управления заданиями).
1. Функции, ориентированные на фазы жизненного цикла:
1. Моделирование:
   Данные критерии определяют способность выполнения функций, необходимых для спецификации требований к ПО и преобразованию их в проект:
• построение диаграмм. Возможность создания и редактирования диаграмм различных типов, представляющих интерес для пользователя. Наиболее распространенные типы диаграмм описаны в разделе 2.
• графический анализ. Возможность анализа графических объектов, а также хранения и представления проектной информации в графическом представлении. В большинстве случаев графические анализаторы интегрированы со средствами построения диаграмм.
• ввод и редактирование спецификаций требований и проектных спецификаций. К спецификациям такого рода относятся описания функций, данных, интерфейсов, структуры, качества, производительности, технических средств, среды, затрат и графиков.
• язык спецификации требований и проектных спецификаций. Возможность импорта, экспорта и редактирования спецификаций с использованием формального языка.
• моделирование данных. Возможность ввода и редактирования информации, описывающей элементы данных системы и их отношения.
• моделирование процессов. Возможность ввода и редактирования информации, описывающей процессы системы и их отношения.
• проектирование архитектуры ПО. Проектирование логической структуры ПО - структуры модулей, интерфейсов и др.
• имитационное моделирование. Возможность динамического моделирования различных аспектов функционирования системы на основе спецификаций требований и/или проектных спецификаций, включая внешний интерфейс и производительность (например, время отклика, коэффициент использования ресурсов и пропускную способность).
• прототипирование. Возможность проектирования и генерации предварительного варианта всей системы или ее отдельных компонент на основе спецификаций требований и/или проектных спецификаций. Прототипирование в основном касается внешнего пользовательского интерфейса и осуществляется при непосредственном участии пользователей.
• генерация экранных форм. Возможность генерации экранных форм на основе спецификаций требований и/или проектных спецификаций.
• возможность трассировки. Возможность сквозного анализа функционирования системы от спецификации требований до конечных результатов (установления и отслеживания соответствий и связей между функциональными и другими внешними требованиями к ИС, техническими решениями и результатами проектирования). Прямая трассировка (проверка учета всех требований) и обратная трассировка (поиск проектных решений, не связанных ни с какими внешними требованиями).
• синтаксический и семантический контроль проектных спецификаций. Контроль синтаксиса диаграмм и типов их элементов, контроль декомпозиции функций, проверка спецификаций на полноту и непротиворечивость.
• другие виды анализа. Конкретные дополнительные виды анализа могут включать алгоритмы, потоки данных, нормализацию данных, использование данных, пользовательский интерфейс.
• автоматизированное проектирование отчетов.
2. Реализация:
   Реализация затрагивает функции, связанные с созданием исполняемых элементов системы (программных кодов) или модификацией существующей системы. Многие из перечисленных ниже критериев зависят от конкретных языков и включают следующие:
• синтаксически управляемое редактирование. Возможность ввода и редактирования исходных кодов на одном или нескольких языках с одновременным синтаксическим контролем.
• генерация кода. Возможность генерации кодов на одном или нескольких языках на основе проектных спецификаций. Типы генерируемого кода могут включать обычный программный код, схему базы данных, запросы, экраны/меню.
• компиляция кода.
• конвертирование исходного кода. Возможность преобразования кода из одного языка в другой.
• анализ надежности. Возможность количественно оценивать параметры надежности ПО, такие, как количество ошибок и др.
• реверсный инжиниринг. Возможность анализа существующих исходных кодов и формирования на их основе проектных спецификаций.
• реструктуризация исходного кода. Возможность модификации формата и/или структуры существующего исходного кода.
• анализ исходного кода. Примерами такого анализа могут быть определение размера кода, вычисление показателей сложности, генерация перекрестных ссылок и проверка на соответствие стандартам.
• отладка. Типичные функции отладки - трассировка программ, выделение узких мест и наиболее часто используемых фрагментов кода и т.д.
3. Тестирование:
   Критерии тестирования включают следующие:
• описание тестов. Типичные возможности включают генерацию тестовых данных, алгоритмов тестирования, требуемых результатов и т.д.
• фиксация и повторение действий оператора. Возможность фиксировать данные, вводимые оператором с помощью клавиатуры, мыши и т.д., редактировать их и воспроизводить в тестовых примерах.
• автоматический запуск тестовых примеров.
• регрессионное тестирование. Возможность повторения и модификации ранее выполненных тестов для определения различий в системе и/или среде.
• автоматизированный анализ результатов тестирования. Типичные возможности включают сравнение ожидаемых и реальных результатов, сравнение файлов, статистический анализ результатов и др.
• анализ тестового покрытия. Оснащенность средствами контроля исходного кода и анализ тестового покрытия. Проверяются, в частности, обращения к операторам, процедурам и переменным.
• анализ производительности. Возможность анализа производительности программ. Анализируемые параметры производительности могут включать использование центрального процессора, памяти, обращения к определенным элементам данных и/или сегментам кода, временные характеристики и т.д.
• анализ исключительных ситуаций в процессе тестирования.
• динамическое моделирование среды. В частности, возможность автоматически генерировать моделируемые входные данные системы.
2. Общие функции:
   Приведенные ниже критерии определяют функции CASE-средств, охватывающие всю совокупность фаз ЖЦ. Поддержка всех этих функций осуществляется посредством репозитория.
1. Документирование:
• редактирование текстов и графики. Возможность вводить и редактировать данные в текстовом и графическом формате.
• редактирование с помощью форм. Возможность поддерживать формы, определенные пользователями, вводить и редактировать данные в соответствии с формами.
• возможности издательских систем.
• поддержка функций и форматов гипертекста.
• соответствие стандартам документирования.
• автоматическое извлечение данных из репозитория и генерация документации по спецификациям пользователя.
2. Управление конфигурацией:
• контроль доступа и изменений. Возможность контроля доступа на физическом уровне к элементам данных и контроля изменений. Контроль доступа включает возможности определения прав доступа к компонентам, а также извлечения элементов данных для модификации, блокировки доступа к ним на время модификации и помещения обратно в репозиторий.
• отслеживание модификаций. Фиксация и ведение журнала всех модификаций, внесенных в систему в процессе разработки или сопровождения.
• управление версиями. Ведение и контроль данных о версиях системы и всех ее коллективно используемых компонентах.
• учет состояния объектов конфигурационного управления. Возможность получения отчетов о всех последовательных версиях, содержимом и состоянии различных объектов конфигурационного управления.
• генерация версий и модификаций. Поддержка пользовательского описания последовательности действий, требуемых для формирования версий и модификаций, и автоматическое выполнение этих действий.
• архивирование. Возможность автоматического архивирования элементов данных для последующего использования.
3. Управление проектом:
• управление работами и ресурсами. Контроль и управление процессом проектирования ИС в терминах структуры заданий и назначения исполнителей, последовательности их выполнения, завершенности отдельных этапов проекта и проекта в целом. Возможность поддержки плановых данных, фактических данных и их анализа. Типичные данные включают графики (с учетом календаря, рабочих часов, выходных и др.), компьютерные ресурсы, распределение персонала, бюджет и др.
• оценка. Возможность оценивать затраты, график и другие проектные параметры, вводимые пользователями.
• управление процедурой тестирования. Поддержка управления процедурами и программой тестирования, например, управления расписанием планируемых процедур, фиксация и запись результатов тестирования, генерация отчетов и т.д.
• управление качеством. Ввод соответствующих данных, их анализ и генерация отчетов.
• корректирующие действия. Поддержка управления корректирующими действиями, включая обработку сообщений о проблемных ситуациях.

Надежность

• администрирование репозитория. Контроль и обеспечение целостности проектных данных.
• автоматическое резервирование (определяемое поставщиком или планируемое пользователем).
• безопасность. Защита от несанкционированного доступа.
• обработка ошибок. Обнаружение ошибок в работе системы, извещение пользователя, корректное завершение работы или сохранение состояния к моменту прерывания.
• анализ отказов в критических приложениях.

4.2.4.2. Простота использования

• удобство пользовательского интерфейса. Удобство расположения и представления часто используемых элементов экрана, способов ввода данных и др.
• локализация (в соответствии с требованиями данной страны).
• простота освоения. Трудовые и временные затраты на освоение средств.
• адаптируемость к конкретным требованиям пользователя. Адаптируемость к различным алфавитам, режимам текстового и графического представления (слева-направо, сверху-вниз), различным форматам даты, способам ввода/вывода (экранным формам и форматам), изменениям в методологии (изменениям графических нотаций, правил, свойств и состава предопределенных объектов) и др.
• качество документации (полнота, понятность, удобочитаемость, полезность и др.).
• доступность и качество учебных материалов. Они могут включать компьютерные учебные материалы, учебные пособия, курсы.
• требования к уровню знаний. Квалификация и опыт, необходимые для эффективного использования CASE-средств.
• простота работы с CASE-средством (как для начинающих, так и для опытных пользователей).
• унифицированность пользовательского интерфейса (по отношению к другим средствам, использующимся в данной организации).
• онлайновые подсказки (полнота и качество).
• качество диагностики (понятность и полезность диагностических сообщений для пользователя).
• допустимое время реакции на действия пользователя (в зависимости от среды).
• простота установки и обновления версий.

4.2.4.3. Эффективность

• требования к техническим средствам. Требования к оптимальному размеру внешней и оперативной памяти, типу и производительности процессора, обеспечивающим приемлемый уровень производительности.
• эффективность рабочей нагрузки. Эффективность выполнения CASE-средством своих функций в зависимости от интенсивности работы пользователя (например, количество нажатий клавиш или кнопки мыши, требуемое для выполнения определенных функций).
• производительность. Время, затрачиваемое CASE-средством для выполнения конкретных задач (например, время ответа на запрос, время анализа 100000 строк кода). В некоторых случаях данные оценки производительности можно получить из внешних источников.

4.2.4.4. Сопровождаемость

• уровень поддержки со стороны поставщика (скорость разрешения проблем, поставки новых версий, обеспечение дополнительных возможностей).
• трассируемость обновлений (простота освоения отличий новых версий от существующих).
• совместимость обновлений (совместимость новых версий с существующими, включая, например, совместимость по входным или выходным данным).
• сопровождаемость конечного продукта (простота внесения изменений в ПО и документацию).

4.2.4.5. Переносимость

• совместимость с версиями ОС (возможность работы в среде различных версий одной и той же ОС, простота модификации CASE-средства для работы с новыми версиями ОС).
• переносимость данных между различными версиями CASE-средства.
• соответствие стандартам переносимости. Такие стандарты включают документацию, коммуникации и пользовательский интерфейс, оконный интерфейс, языки программирования, языки запросов и др.

4.2.4.6. Общие критерии

Приведенные ниже критерии являются общими по своей природе и не принадлежат к совокупности показателей качества, приведенной в стандарте ISO/IEC 9126: 1991.
