Реферат: Организация доступа в Internet по существующим сетям кабельного телевидения

модемов при передаче данных в двух направлениях

Downstream

	Производит. (Mbit/s)	Скорость
Nortel	5.795	1.449
Com21	5.749	1.437
3Com Ext	5.743	1.436
3Com Int	5.680	1.420
Toshiba	2.525	0.631

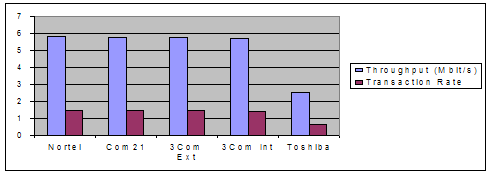

Рис.6 График теста на скорость и производительность различных

модемов при передаче данных в прямом направлении

FTP-HTTP

	Производит.(Mbit/s)	Скорость
Nortel	3.545	20.317
3Com Ext	2.712	27.774
3Com Int	2.708	27.870
Com21	2.640	28.652
Toshiba	1.912	13.278

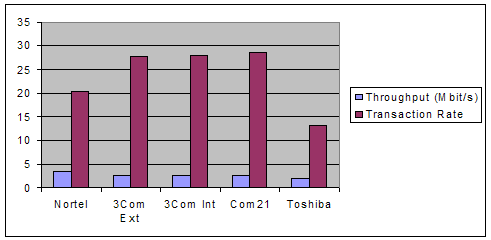

Рис.7 График теста на скорость и производительность различных

модемов при использовании FTP и HTTP протоколов

Upstream

	Производит.(Mbit/s)	Скорость
Com21	2.625	0.656
Nortel	0.534	0.133
3Com Int	0.492	0.123
3Com Ext	0.491	0.123
Toshiba	0.383	0.095

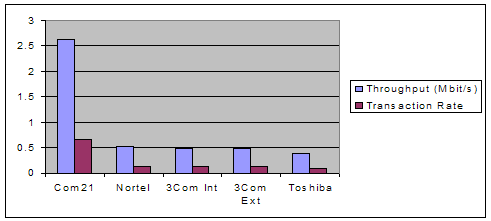

Рис.8 График теста на скорость и производительность различных

модемов при передаче данных в обратном направлении

Как можно видеть из приведённых графиков по параметрам Upstream, Downstream, а также по двунаправленной передачи данных модемы компании BayNetwork (LANcity) уступают модемам других производителей, но по более важному параметру – скорости при использовании FTP-HTTP протоколов модемы этой фирмы намного опережают своих конкурентов, невысокая цена этих модемов (около 260 долларов США), а так же головного оборудования (порядка 1600 долларов США(HUB на 250 абонентов)), наличие огромного числа сервисных функций, а так же высокая интегрированность этой фирмы на Российский рынок, склоняют к использованию модемов именно этой фирмы.

4.2 Устройство и функции кабельного модема. [5]

Основной функцией кабельных модемов является передача данных по сети КТВ. Подключение кабельного модема осуществляется обычно через разделитель. Разделитель, в соответствии со своим названием, делит сигнал между телевизором и кабельным модемом. К одному из выходов разделителя и подключается кабельный модем. Несмотря на многочисленные отличия в

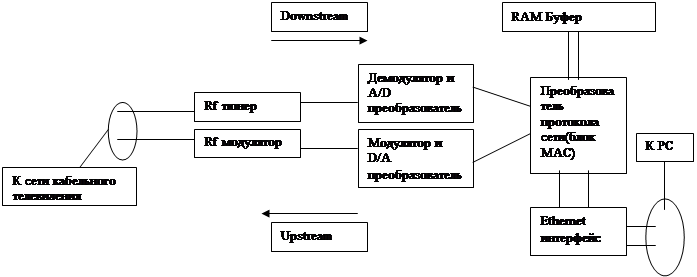

Рис. 9. Устройство кабельного модема

конструкции, все модемы имеют одну и ту же базовую архитектуру

К разделителю (фактически — телевизионной антенне) модем подключается через тюнер. Обычно тюнер имеет встроенный диплексор для приема и передачи сигналов. Принятый сигнал подается на демодулятор. Данный блок выполняет функции преобразования сигнала из аналоговой в цифровую форму, демодуляции QAM-64/256, синхронизации кадров MPEG и коррекции ошибок в соответствии с кодом Рида-Соломона.

Его двойником является пакетный модулятор; он соответствующим образом модулирует сигнал для его последующей передачи на оконечную станцию и выполняет все те же операции, но в обратной последовательности. Исходящий сигнал пропускается через задающий усилитель для обеспечения требуемой мощности сигнала. Часто и демодулятор, и модулятор реализуются в виде одной микросхемы.

Блок контроля доступа к среде передачи (Media Access Conrol, MAC) служит, с одной стороны, начальной точкой для исходящего пути, а с другой — конечной точкой для входящего пути. Ввиду сложности применяемых алгоритмов реализация функций уровня MAC требует применения микропроцессоров. Для этого используются микропроцессоры PowerPC компании Motorola или другие RISC-процессоры.

После обработки в блоке MAC данные передаются на компьютер через интерфейс. Помимо Ethernet на 10 Мбит/с это может быть также USB, PCI (в случае встроенного модема) и др.

4.3 Устройство сети [13]

Топология сети кабельного телевидения имеет древовидную (графа без циклов) структуру. В узлах дерева (не листьях), т. е. на головных станциях операторов, располагаются оконечные системы кабельных модемов (Cable Modem Termination System, CMTS), а на его листьях, т. е. в доме или на квартире у подписчиков, находятся собственно кабельные модемы. Связывающая их инфраструктура представляет собой коаксиальную или гибридную (Hybrid Fiber-Coaxial, HFC) сеть.

Скругленная прямоугольная выноска: магистраль
