Реферат: Основы локальных компьютерных сетей
Максимальная длина сегмента 10BaseT – 100 м. Минимальная длина кабеля – 2,5 м. ЛВС 10BaseT может обслуживать до 1024 компьютеров.
Для построения сети 10BaseT применяют:
· кабель категории 3, 4 лил 5 UTP
· соединители RJ – 45 на концах кабеля,
Расстояние от рабочей станции до разветвителя не больше 100 м.
10Base2
В соответствии со спецификацией IEEE 802.3 эта топология называется 10Base2 (10 – скорость передачи 10 Мбит / с, Base – узкополосная передача, 2 – передача на расстояние, примерно в два раза превышающее 100 м (фактическое расстояние 185 м).
Сеть такого типа ориентирована на тонкий коаксиальный кабель, или тонкий Ethernet, с максимальной длиной сегмента 185 м. Минимальная длина кабеля 0,5 м. Кроме того существует ограничение на максимальное количество компьютеров, которое может быть подключено на 185 – метровом сегменте кабеля, - 30 штук.
Компоненты кабеля «тонкий Ethernet”:
- BNC баррел – коннекторы (соединители);
- BNC Т – коннекторы;
- BNC – терминаторы;
Сети на тонком Ethrnet обычно имеют топологию «шина».Стандарты IEEE для тонкого Ethernet не предусматривают использование кабеля трансивера между Т – коннектором и момпьютером. Вместо этого Т – коннектор располагают непосредственно на плате сетевого адаптера.
BNC барелл – коннектор, соединяя сегменты кабеля, позволяет увеличить его общую длину. Однако их использование необходимо свести к минимуму, поскольку они ухудшают качество сигнала.
Сеть на тонком Ethernet – экономичный способ реализации сетей для небольших отделений для рабочих групп. Используемый в такого типа сетях кабель относительно не дорогой, прост в установке, легко конфигурируется. Сеть на тонком Ethernet может поддерживать до 30 узлов (компьютеров и принтеров) на один сегмент.
Сеть на тонком Ethernet может состоять максимум из пяти сегментов кабеля, соединенных четырьмя репитерами, но только к трем сегментам при этом могут быть подключены рабочие станции. Таким образом два сегмента остаются зарезервированными для репитеров, их называют межрепитерными связями. Такая конфигурация называется правило 5 – 4 – 3.
10Base5.
В соответствии со спецификацией IEEE эта топология называется 10Base5 (10 – скорость передачи 10 Мбит / с, Base – узкополосная передача, 5 – сегменты по 500 метров (5 раз по 100 метров)). Есть и другое ее название – стандартный Ethrnet.
Сети на толстом коаксиальном кабеле (толстый Ethrnet) обычно используют топологию “шина”. Толстый Ethrnet может поддерживать до 100 узлов (рабочих станций, репитеров и т. д.) на магистральный сегмент. Магистраль, или магистральный сегмент, - главный кабель, к которому присоединяются трансиверы с подключенными к ним рабочими станциями и репитерами. Сегмент толстого Ethernet может иметь длину 500 метров при общей длине сети 2500 метров. Расстояния и допуски для толстого Ethernet больше, чем для тонкого Ethernet.
Компоненты кабельной системы:
- Трансиверы. Трансиверы, обеспечивая связь между компьютером и главным кабелем ЛВС, совмещены с «зубом вампира», соединенным с кабелем.
- Кабели трансиверов. Кабель трансивера (ответвляющий кабель) соединяет кабель с платой сетевого адаптера.
- DIX – коннектор, или AUI – коннектор. Этот коннектор расположен на кабеле трансивера.
- Баррел – коннекторы и терминаторы.
Сеть на толстом Ethernet может состоять максимум из пяти магистральных сегментов, соединенных репитерами (по спецификации IEEE 802.3), но только к трем сегментам при этом могут быть подключены компьютеры. При вычислении общей длины кабеля «толстый Ethernet” длина кабеля трансивера не учитывается, т. е. в расчет принимают только длину сегмента кабеля “ толстый Ethernet”. Минимальное расстояние между соседними подключениями – 2,5 метра. В это расстояние не входит длина кабеля трансивера. Толстый Ethernet был разработан для построения ЛВС в рамках большого отдела лил всего здания.
Обычно в крупных сетях совместно используют толстый и тонкий Ethernet. Толстый Ethernet хорошо подходит в качестве магистрали, а для ответвляющихся сегментов применяют тонкий Ethernet. Вы наверно помните, что толстый Ethernet имеет медную жилу большего сечения и может передавать сигналы на большие расстояния, чем тонкий Ethernet. Трансивер соединяют с кабелем «толстый Ethernet”, AUI – коннектор кабеля трансивера включают в репитер. Ответвляющиеся сегменты «тонкого Ethernet» соединяют с репитером, а к ним уже подключаются компьютеры.
10BaseFL.
10BaseFL (10 – скорость передачи 10 Мбит / с, Base – узкополосная передача, FL – оптоволоконный кабель) представляет собой сеть Ethernet, в которой компьютеры и репитеры соеденины между собой оптоволоконным кабелем.
Основная причина популярности 10BaseFL – возможность прокладывать кабель между репитерами на большие расстояния (например, между зданиями). Максимальная длина сегмента 10BaseFL – 2000 метров.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10Base-T. Неэкранированный кабель из скрученных пар (UTP)
8 скрученных попарно
одножильных медных проводников диаметром 0.5 мм (24 AWG). Допускается также
использование кабелей с проводниками диаметром 0.63 мм (22 AWG). Все 4 пары
проводников помещены с общую пластиковую оболочку.
 |

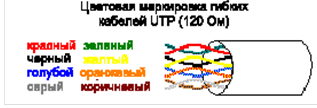

Каждая пара проводников в кабеле помечена своим цветом - один из проводников имеет сплошную окраску, для другого чередуется белая и цветная окраска. Пары маркируются голубым, оранжевым, зеленым и коричневым цветами.
На внешней оболочке кабеля должна быть указана категория.
Розетки и разъемы UTP
 |
 |
||
Для подключения кабелей используются 8-контактные модульные розетки (modular jack). На кабелях устанавливают с помощью специальных обжимных клещей 8-контактные разъемы RJ-45.
модульная розетка 8-контактные разъемы RJ-45
 |
Разводка контактов
T568A
T568B
| Каскадирование | Нормальный режим | |
| 1 | RD+ (прием) | TD+ (передача) |
| 2 | RD- (прием) | TD- (передача) |
| 3 | TD+ (передача) | RD+ (прием) |
| 4 | Не используется | Не используется |
| 5 | Не используется | Не используется |
| 6 | TD- (передача) | RD- (прием) |
| 7 | Не используется | Не используется |
| 8 | Не используется | Не используется |
При обмене данными между двумя устройствами приемник одного из устройств должен быть соединен с передатчиком другого и наоборот. Перекрутка пар (cross-over) обычно реализуется внутри одного из устройств при разводке кабеля в разъеме. Некоторые порты концентраторов и коммутаторов поддерживают возможность смены типа разводки проводников в разъеме (MDI-X или Normal). Сетевые адаптеры компьютеров обычно не позволяют менять тип разводки порта и обозначаются как устройства с портом MDI или Uplink.
 |
На рисунках 1 и 2 показаны
варианты соединения портов прямым и перекрученным (cross-over) кабелем.
 |

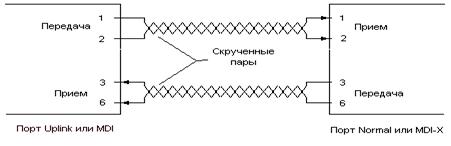

Рисунок 1. Соединение прямым кабелем

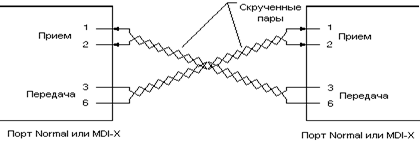

Рисунок 2. Соединение перекрученным кабелем
Кабельные стыки должны обеспечивать не менее 750 циклов
соединение-разъединение.
Установка соединительных элементов
Длина раскрученной части пар при установке соединительных элементов должна быть минимальной - не более 25 мм для категории 4 и не более 13 мм - для категории 5. При установке соединительных элементов следуйте рекомендациям производителя. Снимайте защитную оболочку с кабеля только на длину, требуемую для установки соединительных элементов.

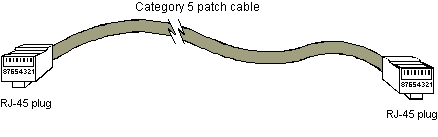

Соединительные шнуры (патч-кабели) UTP
·
 |
Категория патч-кабеля должна соответствовать категории кабеля в горизонтальной системе.
·
 |
Патч-кабели должны иметь многожильные проводники для обеспечения достаточной гибкости.
Прокладка кабелей
1. Во избежание обрыва проводников натяжение не должно превышать 110N.
2. Радиус изгиба не должен быть меньше:
· 4 диаметров кабеля для горизонтальной проводки.
3. Избегайте передавливания кабелей, причинами которого могут быть:
перекручивание кабелей при установке
неаккуратное подвешивание кабелей
слишком плотная укладка кабелей в канал или коробслишком
малый радиус изгиба
10BASE2 Тонкий коаксиальный кабель
· Характеристики кабеля: диаметр 0.2", RG-58A/U 50 Ом
· Приемлемые разъемы: BNC
· Максимальная длина сегмента: 185 м
· Минимальное расстояние между узлами: 0.5 м
· Максимальное число узлов в сегменте: 30
Спецификации кабеля приведены в таблице 2.
Таблица 2. Спецификации кабелей 10BASE2 (ThinNet) RG 58 A/U и RG 58 C/U
|
Характеристический импеданс |
Затухание на длине 185 м |
| 50 Ом +/- 2 |
<8.5 db @ 10 MHz |
Спецификации кабелей из скрученных пар
Таблица 1. Электрические спецификации кабелей категории 3, 4 и 5
|
Параметр |
Категория 3 |
Категория 4 |
Категория 5 |
| Число пар | 4 | 4 | 4 |
| Импеданс | 100 Ом +- 15% | 100 Ом +- 15% | 100 Ом +- 15% |
|
Максимальное затухание |
4 MHz: 5.6 |
4 MHz: 4.3 |
16 MHz: 8.2 |
|
Переходное затухание (NEXT), |
4 MHz: 32 |
4 MHz: 47 |
16 MHz: 44 |
10BASE5 Толстый коаксиальный кабель
· Волновое сопротивление: 50 Ом
· Максимальная длина сегмента: 500 метров
· Минимальное расстояние между узлами: 2.5 м
· Максимальное число узлов в сегменте: 100
Кабели AUI
Кабели AUI используются для соединения портов AUI с магистралями из толстого коаксиального кабеля. Максимальная длина кабеля составляет 50 метров.
Таблица 3. Спецификации кабелей AUI
|
Параметр |
Значение |
| Сопротивление постоянному току | < 1.75 Ом для каждого проводника |
| Переходное затухание между парами | не менее 40 dB в диапазоне 5 - 10 МГц |
| Дифференциальный характеристический импеданс |
78 +/- 5 Ом при 10 МГц |
| Затухание | <3 dB в диапазоне 5 - 10 МГц |
| Дрожь | <1.0 ns |
| Общая задержка сигнала | <257 ns |
