мени, или «легким» алгоритмом. В случае экспоненциального по времени алгоритма говорят о его «сложности». Алгоритмическая сложность изучается в теории NP-полных задач.

Сложные системы допустимо делить на искусственные и ес­тественные (природные).

Искусственные системы, как правило, отличаются от природ­ных наличием определенных целей функционирования (назначе­нием) и наличием управления.

Рассмотрим еще один важный признак классификации сис­тем. Принято считать, что система с управлением, имеющая не­тривиальный входной сигнал x(t) и выходной сигнал y(t), может рассматриваться как преобразователь информации, перерабаты­вающий поток информации (исходные данные) x(t) в поток ин­формации (решение по управлению) y(t).

В соответствии с типом значений x(t), y(t), z(t) и t системы де­лятся на дискретные и непрерывные.

Такое деление проводится в целях выбора математического аппарата моделирования. Так, теория обыкновенных дифферен­циальных уравнений и уравнений в частных производных позво­ляет исследовать динамические системы с непрерывной перемен­ной (ДСНП). С другой стороны, современная техника создает антропогенные динамические системы с дискретными события­ми (ДСДС), не поддающиеся такому описанию. Изменения со­стояния этих систем происходят не непрерывно, а в дискретные моменты времени, по принципу «от события к событию». Мате­матические (аналитические) модели заменяются на имитацион­ные, дискретно-событийные: модели массового обслуживания, сети Петри, цепи Маркова и др.

Примеры фазовых траекторий ДСДС и ДСНП показаны на рис. 1.3, а, б.

Для ДСДС траектория является кусочно-постоянной и фор­мируется последовательностью событий и. Последовательность отрезков постоянства отражает последовательность состояний z системы, а длительность каждого отрезка отражает время пре­бывания системы в соответствующем состоянии. Под состоя­нием при этом понимается «физическое» состояние (например, число сообщений, ожидающих передачи в каждом узле обра­ботки). Состояния принимают значения из дискретного мно­жества.

28

Глава 1

Основы системного анализа

29



Состояние j,

z

"3

25 24 23

«5

«2

F

t4                     ts

h        '3 a

0           1

to

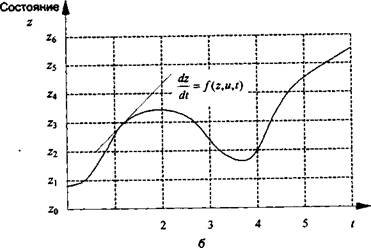

Рис. 1.З. Типичные примеры фазовых траекторий ДСДС(а)иДСНП(б)

Таким образом, траектория описывается последовательно­стью из двух чисел (состояния и времени пребывания в нем). Сле­дует подчеркнуть, что термин «дискретный» отличается от ши­роко используемого прилагательного «цифровой», поскольку последнее означает лишь то, что анализ задачи ведется не в тер­минах вещественной числовой переменной, а численными мето­дами. Траектория ДСНП, состояниями которой являются точки пространства R", постоянно изменяется и, вообще говоря, разви­вается на основе непрерывных входных воздействий. Здесь под состоянием понимается «математическое» состояние в том смыс­ле, что оно включает в себя информацию к данному моменту вре­мени (кроме внешних воздействий), которая необходима для од­нозначного определения дальнейшего поведения системы. Ма­тематическое определение включает в себя и физическое определение, но не наоборот.

Для перехода от детерминированной к стохастической систе­ме достаточно в правые части соотношений (1.4) и (1.5) добавить в качестве аргументов функционалов случайную функцию p(t), принимающую значения на непрерывном или дискретном мно­жестве действительных чисел.

Следует иметь в виду, что в отличие от математики для сис­темного анализа, как и для кибернетики, характерен конструк­тивный подход к изучаемым объектам. Это требует обеспечения корректности задания системы, под которой понимается возмож­ность фактического вычисления выходного сигнала y(t) (с той или иной степенью точности) для всех / > 0 при задании начального состояния системы z(0) и входного сигнала x(t) для всех it. Поэто­му при изучении сложных систем приходится переходить к ко­нечным аппроксимациям.

Системы с нетривиальным входным сигналом x(t), источни­ком которого нельзя управлять (непосредственно наблюдать), или системы, в которых неоднозначность их реакции нельзя объяс­нить разницей в состояниях, называются открытыми.

Признаком, по которому можно определить открытую систе­му, служит наличие взаимодействия с внешней средой. Взаимо­действие порождает проблему «предсказуемости» значений вы­ходных сигналов и, как следствие, - трудности описания откры­тых систем.



30

Глава 1

Примером трудностей описания является понятие «странный аттрактор» - специфическое свойство некоторых сложных сис­тем. Простейший аттрактор, называемый математиками непод­вижной точкой, представляет собой такой вид равновесия, кото­рый характерен для состояния устойчивых систем после кратков­ременного возмущения (состояние покоя емкости с водой после встряхивания). Второй вид аттрактора - предельный цикл маят­ника. Все разновидности предельного цикла предсказуемы. Тре­тья разновидность называется странным аттрактором. Обнару­жено много систем, имеющих встроенные в них источники нару­шений, которые не могут быть заранее предсказаны (погода, место остановки шарика в рулетке). В экспериментах наблюдали за краном, из которого нерегулярно капали капли, хотя проме­жутки должны быть регулярными и предсказуемыми, так как вен­тиль зафиксирован и поток воды постоянен.

Математическим примером странного аттрактора является аттрактор Хенона - система уравнений, смоделированная в Lab VIEW (рис. 1.4, а, б).

Понятие открытости систем конкретизируется в каждой пред­метной области. Например, в области информатики открытыми информационными системами называются программно-аппарат­ные комплексы, которым присущи следующие свойства:

•   переносимость (мобильность) - программное обеспечение
(ПО) может быть легко перенесено на различные аппаратные
платформы и в различные операционные среды;

•   стандартность - программное обеспечение соответствует
опубликованному стандарту независимо от конкретного разра­
ботчика ПО;

•   наращиваемость возможностей - включение новых про­
граммных и технических средств, не предусмотренных в перво­
начальном варианте;

•   совместимость - возможность взаимодействовать с други­
ми комплексами на основе развитых интерфейсов для обмена
данными с прикладными задачами в других системах.

Примером открытой среды является модель OSE (Open System Environment), предложенная комитетом IEEE POSIX. На основе этой модели Национальный институт стандартов и технологии США выпустил документ «Application Portability Profile (APP). The U.S. Government's Open System Environment Profile OSE/1



Windows Iext He'P

-0,2

Основы системного анализа

0,2 Состояние

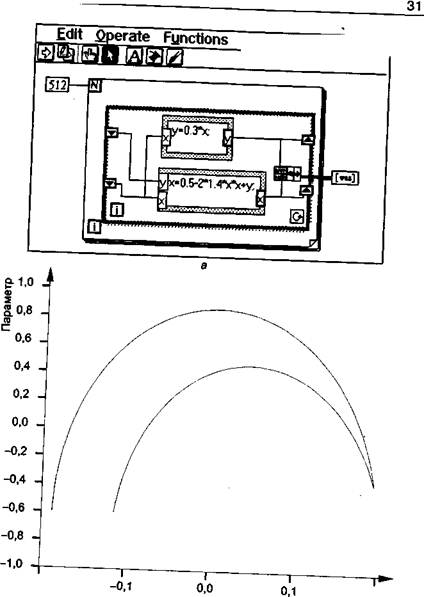

рис. 1.4. Аттрактор Хенона: - программная модель; б - поведение в пространстве состояний

32

Глава 1

Основы системного анализа

33



Version 2.0», который определяет рекомендуемые спецификации в области информационных технологий, гарантирующие мобиль­ность системного и прикладного программного обеспечения.

В отличие от открытых замкнутые (закрытые) системы изо­лированы от среды - не оставляют свободных входных компо­нентов ни у одного из своих элементов. Все реакции замкнутой системы однозначно объясняются изменением ее состояний. Век­тор входного сигнала x(t) в замкнутых системах имеет нулевое число компонентов и не может нести никакой информации. Замкнутые системы в строгом смысле слова не должны иметь не только входа, но и выхода. Однако даже в этом случае их можно интерпретировать как генераторы информации, рассматривая из­менение их внутреннего состояния во времени. Примером физи­ческой замкнутой системы является локальная сеть для обработ­ки конфиденциальной информации.
