Реферат: Расчет на ЭВМ характеристик выходных сигналов электрических цепей





































































Рис.3 Схема алгоритма формирования массива  Uвх

5.  ПОДПРОГРАММА ФОРМИРОВАНИЯ МАССИВА UВЫХ

При решении этой задачи необходимо организовать арифметический цикл. В этом цикле для каждого элемента массива  Uвх(I) вычисляется значение соответствующего элемента массива выходного сигнала Uвых(I). Для заданного варианта схема алгоритма приведена на рис. 4. Подпрограмма имеет вид:

700  REM***ПОДПРОГРАММА ВЫЧИСЛЕНИЯ D***

710   D1=U2(1)

720   D2=U2(1)

730   FOR I=2 TO N

740   IF U2(I)> D1 THEN D1= U2(I)

750   IF U2(I)< D2 THEN D2= U2(I)

760   NEXT I

770   D= D1-D2

780   RETURN

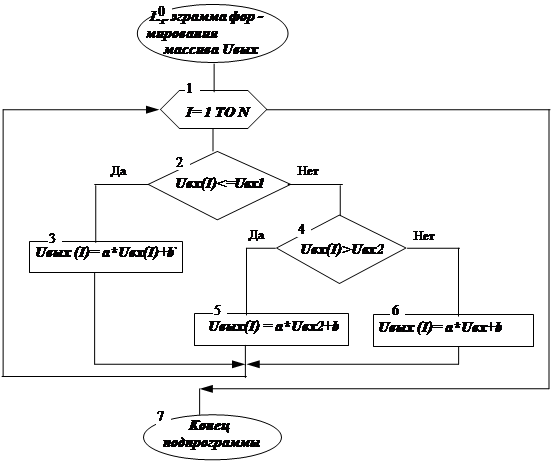

		Рис.4.Схема алгоритма подпрограммы формирования массива Uвых

6.
ПОДПРОГРАММА ВЫЧИСЛЕНИЯ РАЗНОСТИ.

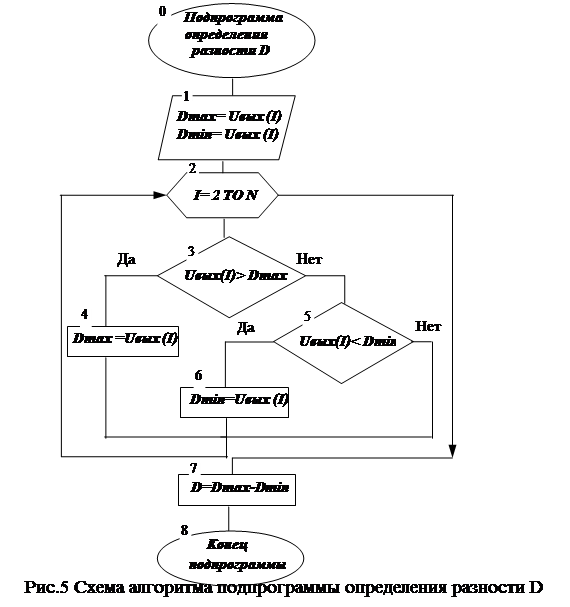

Для решения этой задачи необходимо определить Uвых max и    Uвыхmin, при этом возможны два варианта значения решения. В первом для определения определить Uвых max и Uвых min можно использовать отдельный алгоритм, а во втором обе величины вычисляются соответственно. Схема алгоритма приведена на рис. 5.

Подпрограмма вычисления разности D имеет следующий вид:

700  REM  "Подпрограмма вычисление разности D"

710  W = U2(1): W1 = U2(1)

720  FOR  I = 2  TO  N

730   IF  U2(I) > W  THEN  W = U2(I)

740   IF  U2(I) < W1  THEN  W1 = U2(I)

745 W1=U2(1)

750  NEXT  I

760  D = W – W1

770  RETURN

7.   ПОДПРОГРАММА ОТЛАДОЧНОЙ ПЕЧАТИ.

На этом этапе отладки дополнительно вводится таблица значений элементов массивов  Uвх(t), Uвых(t),  D,  V,  P,  N.   Схема алгоритма приведена на рисунке 6.  Подпрограмма имеет вид:

900  REM  "Подпрограмма отладочной печати"

910  IF  K =0  THEN  GOTO  980

920  PRINT  “Ном. точки”,  “Вх. Напр.”,  “Вых. напр.”, "D"

930  FOR  I = 1  TO  N

940  PRINT  I ,  U1(I) ,  U2(I), D

950  NEXT  I

960  PRINT  “ N =“; N,“D = “; D, “V = “;P“P = “;P

970  STOP

980  RETURN

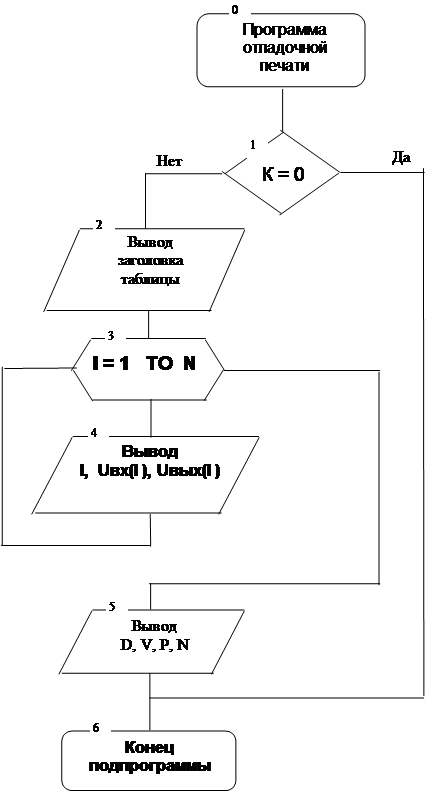

Рис. 6 Схема алгоритма подпрограммы отладочной печати

8. КОНТРОЛЬНЫЙ РАСЧЕТ

Исходные данные:

Набор	N	tнач	tкон	t1	A	B	A1	B1	V1	I	Uвх(I)	Uвых(I)
Контрольный набор	8	10	35	23	1.2	1.2	5	0.05	10	1 2 3 4 5 6 7 8	0 4.2 8.4 12.6 13.2 9 4.8 0.6	5 0.882 3.528 7.938 8.712 4.05 1.152 5
Рабочий набор	8	10	35	22.5	1.2	1.2	5	0.05	10

ЗАКЛЮЧЕНИЕ

В данной работе  решаются задачи машинного анализа электрических цепей. В курсовом проекте   необходимо  для заданной электрической цепи по известному входному сигналу UВХ(t) построить выходной сигнал UВЫХ(t) , а затем определить некоторые его характеристики W. Характеристика W вычисляется с погрешностью не более 0.1. Погрешность  вычисления величины W зависит от количества расчетных точек N, для этого используем метод автоматического выбора величины N. Который заключается в следующем: расчет величины W выполняли многократно, причем в каждом последующем количество расчетных точек удваивается, что обеспечивает вычисление величины W с большей точностью. Вычисления прекращаются, когда достигается  заданная точность вычислений. Таким образом, количество расчетных точек N определяется автоматически в процессе выполнения программы.

В этой курсовой работе при составлении схемы алгоритма использовали принцип  пошаговой детализации. Сущность этого метода состоит в следующем: вначале разработали головной модуль, а затем  перешли к разработке других подпрограмм.

Вычисление W реализовали с помощью обращения к трем подпрограммам: формирование массива U(ВХ), формирование массива U(ВЫХ), обработка массива U(ВЫХ) в целях получения значения величины W.

Результатом вычислений в данной курсовой работе является значение заданной характеристики W. В данной курсовой работе этой величиной является D (разность между максимальным и минимальным значениями выходного сигнала).

Благодаря данной курсовой работе мы приобрели  навыки работы с ПК,научились производить расчет на ЭВМ характеристик выходных сигналов электрических цепей, составлять схемы алгоритмов, подпрограмм и программ, а также производить их отладку.



Приложение 1

Приложение 2

Литература

1. С. В. Козин,  Б. Д. Матюшкин, М. Н. Поляк,   А. С. Фаинберг и др.;  Методические указания к  лабораторным работам по дисциплинам “Основы применения ЭВМ” и “Вычислительная техника в инженерных расчетах”,    ЛЭИС. - Л., 1988.

2. С. В. Козин,  М. Н. Поляк, А. С. Фаинберг и др.; Методические указания к практическим занятиям по дисциплинам “Основы применения ЭВМ” и “Вычислительная техника в инженерных расчетах”, ЛЭИС. - Л., 1988.

3.  Светозарова  Г. И.,  Козловский  А. В.,  Мельников  А. А.  Практикум по программированию на языке “Бейсик”.  - М.:  Наука,  1988.

4. Фигурнов В.Э. IBM PC для пользователя, издание шестое, - М:, Инфра-М, 1996г.
