Реферат: Разработка программы- тренажера Управление электросетями

3. Визуальное (а, следовательно, и скоростное) построение приложений из программных прототипов.

Среда Delphi включает в себя полный набор визуальных инструментов для скоростной разработки приложений (RAD - rapid application development), поддерживающей разработку пользовательского интерфейса и подключение к корпоративным базам данных. VCL - библиотека визуальных компонент, включает в себя стандартные объекты построения пользовательского интерфейса, объекты управления данными, графические объекты, объекты мультимедиа, диалоги и объекты управления файлами. Delphi 5, в отличие от предыдущих версий, позволяет создавать динамические массивы, длина которых определяется во время выполнения программы.

Но это не значит, что в Delphi могут работать только профессионалы. Среда разработки сохранила простоту и наглядность процесса создания приложений, основанного на использовании технологий визуального программирования. Компонентный подход позволяет легко и быстро создавать не только интерфейс программ, но и достаточно сложные механизмы доступа к данным, а также повторять и тиражировать удачные программные решения.

3. 3. Функционирование программы

1. Программа switchman.exe:

Объем, занимаемый на жестком диске 874 кб

Объем оперативной памяти 3440 кб

2. Условия выполнения программы

Операционная среда Windows 95 или выше

Разрешение экрана (рекомендуется) 800X600 pixels

Свободное место на диске (минимум) 895 кБ для запуска и не менее 1 мБ для создания файлов сценариев.

Никакого дополнительно установленного программного обеспечения и библиотек не требуется.

Модель первичных цепей, реализованная в тренажере, позволяет тренируемому осуществлять операции переключения коммутационных аппаратов. Управление состоянием модели осуществляется с помощью указателя мыши, что позволяет работать с ней неквалифицированному пользователю. Выполнение тренировки может быть досрочно прервано пользователем на любом шаге, если он намерен вернуться к началу выполнения задания. После завершения выполнения задания в режиме тренировки на экран выдаются ее результаты: число обращений к подсказке и число сделанных ошибок. В режиме экзамена выставляется оценка.

Графический интерфейс построен таким образом, чтобы пользователю было, как можно удобнее и понятней работать с программой. Все необходимые функции доступны через главное меню. Главное меню — это специальная панель инструментов, расположенная в верхней части экрана, которая содержит такие пункты меню, как: Файл, Режим работы, Пользователь, Результаты. Через эти меню становятся доступны основные функции программы.

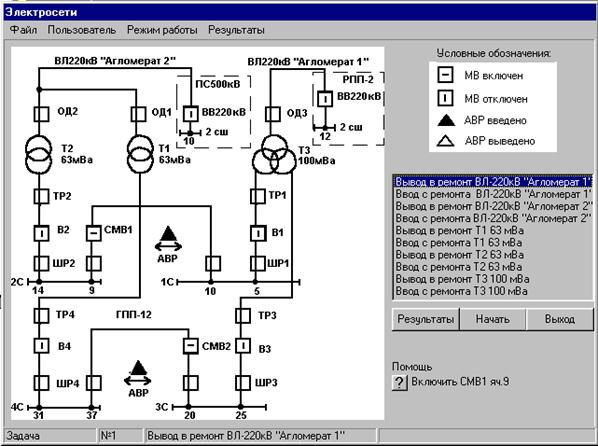

Рис 3. 3. Пользовательский интерфейс программы.

Пользовательский интерфейс программы делится на три области:

Область управления, на которой расположены меню и все элементы необходимые для работы тренажера.

Область, на которой отображается схема.

Область управления задачами.

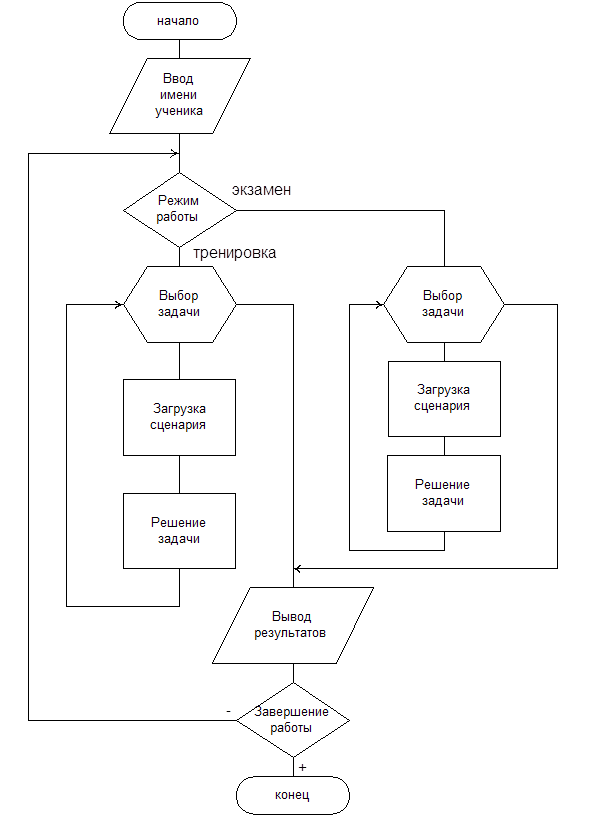

Алгоритм функционирования основного модуля программы приведен на рис 3. 4.

Рис 3.4. Алгоритм функционирования основного модуля программы

3. 4. Входная информация

Так как программа работает со сценариями решения задач, то входными данными являются файлы, в которые входят тексты вопросов и наборы действий, задающие образцы правильных ответов:

Таблица 1

Формулировка задачи		Вывод в ремонт ВЛ 220 кВ «Агломерат 1»
Начальное положение коммутационных аппаратов			Нормальный режим
Конечное положение коммутационных аппаратов			Режим № 2
№ операции	Объект схемы	Состояние переключателя	Комментарий
01	ABR1	0	Вывести АВР 1,2
02	CMB1	1	Включить СМВ1 яч.9
03	MBB1	0	Отключить МВ ввода В1 яч. 5
04	TRZ1	0	Отключить ТР1 яч. 5
05	SRZ1	0	Отключить ШР1 яч. 5
06	ABR1	0	Вывести АВР 3,4
07	CMB1	1	Включить СМВ2 яч.20
08	MBB3	0	Отключить МВ ввода В3 яч. 25
09	TRZ3	0	Отключить ТР3 яч. 25
10	SRZ3	0	Отключить ШР3 яч. 25
11	PBB2	0	Отключить ВВ 220 кВ яч 12
12	ODT3	0	Отключить ОД 220 кВ Т3
