Реферат: Разработка схемы электронного эквалайзера
Таким образом, получим: 2*N+1=87.
Полосовой фильтр 3. (ПФ3)
Частоты среза фильтра:
кГц,
кГц ;
рад/с;
рад/с;
Частота дискретизации fД=18 кГц;
Период дискретизации фильтра для определения порядка данного фильтра:
мс.
Переходная функция
:
.

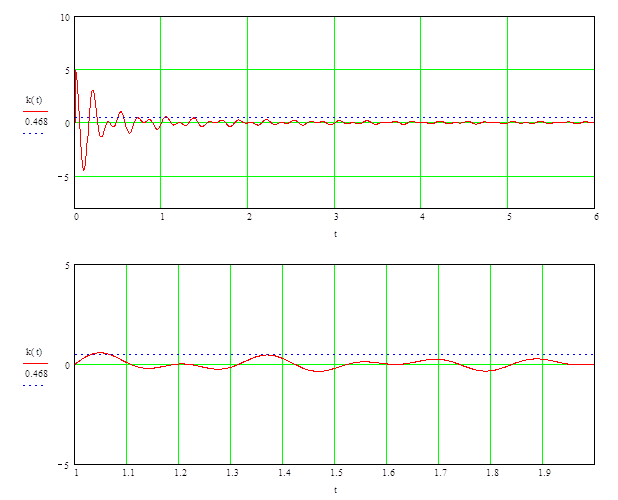

Рис.6. Переходная функция ПФ3.
Определим коэффициенты фильтра ПФ3:
Таблица 5.
| n | a | n | a | n | a |
| 0 | 0,040797115 | 16 | -0,020022291 | 32 | 0,033266 |
| 1 | 0,001220133 | 17 | 0,055837751 | 33 | 0,260118 |
| 2 | 0,039978222 | 18 | 0,098343639 | 34 | -0,09252 |
| 3 | 0,02276506 | 19 | -0,121159876 | 35 | -0,25744 |
| 4 | -0,105348775 | 20 | -0,099106166 | 36 | 0,086745 |
| 5 | -0,016132812 | 21 | 0,105674587 | 37 | 0,060059 |
| 6 | 0,099578035 | 22 | 0,034090375 | 38 | 0,051138 |
| 7 | 0,000120154 | 23 | 0,00765609 | 39 | 0,204207 |
| 8 | -0,018054176 | 24 | 0,033408102 | 40 | -0,26949 |
| 9 | -0,004859298 | 25 | -0,15056655 | 41 | -0,34219 |
| 10 | -0,082884453 | 26 | -0,049309806 | 42 | 0,383098 |
| 11 | 0,033032806 | 27 | 0,20912763 | 43 | 0,239879 |
| 12 | 0,12739375 | 28 | 0,019199721 | 44 | -0,17655 |
| 13 | -0,050946367 | 29 | -0,114030202 | 45 | 0,0433 |
| 14 | -0,081052541 | 30 | 0,000617104 | 46 | -0,43205 |
| 15 | 0,02041495 | 31 | -0,089953059 | 47 | -0,30865 |
| 48 | 1,286545 | ||||
| 49 | 0,361651 | ||||
| 50 | -2,03978 | ||||
| 51 | -0,1583 | ||||
| 52 | 2,34 |
Таким образом, получим: 2*N+1=53
Полосовой фильтр №4 (ПФ4)
Частоты среза фильтра:
кГц,
кГц ;
рад/с;
рад/с;
Частота дискретизации fД=18 кГц;
Период дискретизации фильтра для определения порядка данного фильтра:
мс.
Переходная функция
:

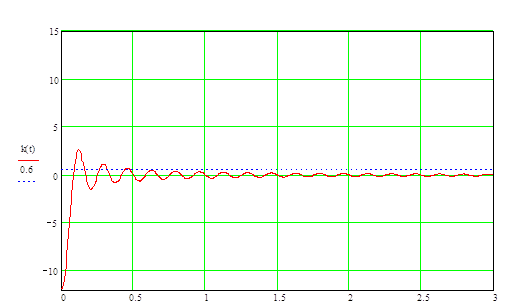

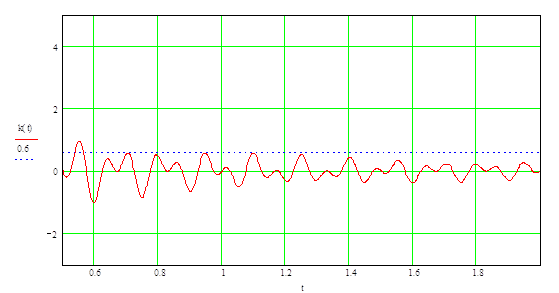

Рис.7. Переходная функция ПФ4.
Определим коэффициенты фильтра ПФ4:
Таблица 6.
| n | a | n | a |
| 0 | -0,039924801 | 13 | -0,14859 |
| 1 | -0,036859051 | 14 | -0,03612 |
| 2 | -0,030099957 | 15 | 0,339846 |
| 3 | 0,181767777 | 16 | -0,44409 |
| 4 | -0,262616392 | 17 | 0,188865 |
| 5 | 0,179398893 | 18 | 0,21898 |
| 6 | -0,00735706 | 19 | -0,34919 |
| 7 | -0,074570718 | 20 | -0,03768 |
| 8 | -0,033569017 | 21 | 0,674093 |
| 9 | 0,236141895 | 22 | -0,90173 |
| 10 | -0,323321834 | 23 | 0,190798 |
| 11 | 0,185039538 | 24 | 1,350195 |
| 12 | 0,056604813 | 25 | -2,93165 |
| 26 | 1,8 |
