Физиологические характеристики зрения.
1) острота зрения;
2) устойчивость ясного видения (различие предметов в течение длительного времени);
3) контрастная чувствительность (разные по яркости);
4) скорость зрительного восприятия (временной фактор);
5) адаптация зрения;
6) аккомодация (различие предметов при изменении расстояния)
5.2.7. Обоснование системы освещения и типа светильников
Имеется помещение, в котором будет располагаться аппаратура и проводиться вся работа. Окон и других мест проникновения естественного света нет. Работать в этом помещении предстоит по мере надобности и вполне вероятна ситуация, когда в нём сутками никого не будет. Поэтому будет иметь место искусственное рабочее освещение. Аварийное и специальное освещение отсутствует. При необходимости подсветки тёмных мест может использоваться переносное освещение. В качестве источников света предлагается использовать люминесцентные лампы, т.к. требуется хорошее цветоразличение. Возможная схема включения люминесцентной лампы приведена на рис 4.

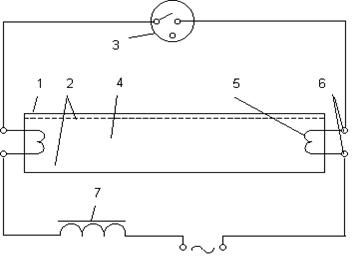

1 – цилиндрическая стеклянная трубка; 2 – слой люминофора; 3 – стартер в виде неоновой лампы тлеющего разряда; 4 – инертный газ; 5 – вольфрамовые электроды; 5 – контакты; 7 – балластный дроссель
Рисунок 5 Схема включения люминесцентной лампы.
5.2.8. Расчет освещения.
Предлагается следующее расположение светильников в помещении:

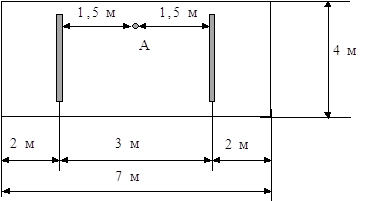

Рисунок 6 Расположение светильников в помещении
Наименьшая высота подвеса светильников с люминесцентными лампами Hмин=2,6 м. Высота потолка в помещение 3,5 м. поэтому высота подвеса светильников Н=3м.. Монтаж ведём светильниками ПЛВМ с двумя лампами (n=2) ЛБ-80 мощностью по 80 Вт и световым потоком Фл=5220 лм Длина светильника Lсв=1325 мм.
Расчёт ведём по контрольной точке А.
Параметры расчёта (из рис. 29): L=3 м, P1=1,5 м, P2=1,5 м
1. Определяем P' и L' для каждого ряда:
L'1=L'2=L/H=3/3=1
P'1=P1/H=1,5/3=0,5
P'2=P2/H=1,5/3=0,5
2. По графикам линейных изолюкс [7] определяем сумму условных освещённостей Se:
e1=80 лк для L'1 и P'1
e2=80 лк для L'2 и P'2
Se= e1+ e2=80+80=160 лк
3. Определяем расчётную плотность светового потока (лм/м):
Ф'=(1000ґEминґkґH)/(mґSe),
где Eмин – минимально нормированная освещённость, лк (по справочнику)
k – коэффициент запаса
m ‑ коэффициент добавочной освещённости
Из [7] и [8] определяем:
Eмин=300 лк
k=1,5
m=1,1
Тогда Ф'=(1000ґ300ґ1,5ґ3)/(1,1ґ160)=7670 лм/м
4. Находим расчётный световой поток светящейся линии (лм)
Ф=Ф'ґL=7670ґ3=23010 лм
5. Определяем число светильников в ряду:
N=Ф/(Флґn)=23010/(5220ґ2)=2
Таким образом в помещении будет 2 ряда светильников, по 2 светильника в каждом ряду
Длина светильника 1325 мм. Длина ряда тогда составит ” 2700 мм. Это при ширине комнаты 4 м.
Общая потребляемая мощность 4-х светильников равна:
Руст=N*np*n*P1=2*2*2*80= 640
Вт
Расчет заземления проведен в технологическом разделе.
5.2.9. Расчет эффективности защитного экрана.
Расчет эффективности защитного экрана проводится согласно рекомендации консультанта по безопасности жизнедеятельности.
Необходимо провести оценку эффективности защитного экрана, представляющего собой кожух размерами 1,9*1,6*1,1 м из стального листа толщиной 0,5*10-3 м . Имеются технологические проемы (щели) толщиной 10-2 м. Удельное сопротивление стали r=10-7 Ом*м, магнитная проницаемость m=180 Гн/м, длина волны излучения l=6*106 м. Работа в условиях поля напряженности 200 кВ/м производится не более трех часов в сутки.
Решение: По таблице определяем допустимое значение напряженности электрического поля, при трехчасовой работе оно составляет 5-10 кВ/м.
| Напряженность электрического поля, кВ/м | Время пребывания человека в электрическом поле в течении суток, мин |
| Менее 5 | Без ограничения |
| От 5 до 10 | Не более 180 |
| Свыше 10 до 15 | Не более 90 |
| Свыше 15 до 20 | Не более 10 |
| Свыше 20 до 25 | Не более 5 |
Определим потребную эффективность экранирующего устройства:
Находим эквивалентный радиус экрана:
Учитывая, что
,
определяем волновое сопротивление поля:
где
–
волновое сопротивление воздуха.
Глубина проникновения электрического поля в экран:
Фактическая эффективность экранирующего устройства равна:
где d – толщина металлического листа, м; m – наибольший размер технологических отверстий.
Должно соблюдаться условие
; в данном случае,
т.е. выбранное экранирующее
устройство обеспечивает требуемое соблюдение электрического поля в рабочей
зоне.
5.3. Чрезвычайные ситуации
5.3.1. Классификация и общие характеристики чрезвычайных ситуаций
Чрезвычайная ситуация — внешне неожиданная, внезапно возникающая обстановка, которая характеризуется резким нарушением установившегося процесса, оказывающая значительное отрицательное влияние на жизнедеятельность людей, функционирование экономики, социальную сферу и окружающую среду.
1. По принципам возникновения
(стихийные бедствия, техногенные катастрофы, антропогенные катастрофы, социально-политические конфликты)
2 По масштабу распространения с учетом последствий
местные (локальные); объектные; региональные; национальные; глобальные
3 По скорости распространения событий
внезапные; умеренные; плавные (ползучие); быстрораспространяющиеся
Последствия чрезвычайных ситуаций разнообразны: затопления, разрушения, радиоактивное заражения, и т.д.
- Наличие потенциально опасных и вредных производственных факторов при развитии тех или иных процессов.
- Действие факторов риска
- Высвобождение энергии в тех или иных процессах;
- Наличие токсичных, биологически активных компонентов в процессах и т.д.
- Размещение населения, а также среды обитания.
- Стадия накопления тех или иных видов дефекта. Продолжительность: несколько секунд — десятки лет.
- Инициирование ЧС.
- Процесс развития ЧС, в результате которого происходит высвобождение факторов риска.
- Стадия затухания. Продолжительность: несколько секунд — десятки лет.
Принципы обеспечения БЖД в ЧС.
Заблаговременная подготовка и осуществление защитных мер на территории всей страны. Предполагает накопление средств защиты для обеспечения безопасности.
Дифференцированный подход в определении характера, объема и сроков исполнения такого рода мер.
Комплексный подход к проведению защит. мер для создания безопасных и безвредных условий во всех сферах деятельности.
Безопасность обеспечивается тремя способами защиты:
- эвакуация
- использование средств индивидуальной защиты
- использование средств коллективной защиты
Затраты на снижение риска аварий могут быть распределены:
