   Реферат: Теория электрической связи

                Статистическую модуляционную характеристику следует построить для семи - десяти значений Е на интервале от Uo-Um до Uo+Um. Для выбранного значения Е и заданных Uo и Um определить угол отсечки θ.

Амплитуда первой гармоники тока коллектора Jк1

Методические указания к решению задачи 6

Для нормальной работы детектора необходимо следующие условия: SRH>>1

Чтобы подавлять высокочастотную составляющую коэффициент детектирования диодного детектора

     и

где θ угол отсечки в радианах.

Отсюда θ=arc CosKg

Входное напряжение

Методические указания к решению задачи 7

Амплитудно-частотная характеристика (АЧХ) спектральной плотности прямоугольного импульса

Методические указания к решению задачи 3

                Исходя из рис. W(x) записать значения W(x)  для различных участков x (a,c,d,b)

W(x)  вне интервала [a,b] равна нулю.

дельта функция. При x=x0,  при x≠x0,δ(x-x0)=0

По условию нормировки

Учитывая условие нормировки дельта функция

Фильтрующее свойства дельта функции

Известно, что

Методические указания к решению задачи 4

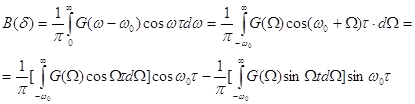

При определении B(τ) в формулы Винера - Хинчина следует сделать замену переменной ω=ωo+Ω, и интегрирование следует производить по переменной Ω на интервале от о до ∞

Учитывая, что >>α

Функция плотности вероятности нормального (Гауссовского) стационарного случайного процесса

Основные понятия теории распределения информации. Сети распределения информации и их элементы.

2.2.11.    Методы повышения эффективности систем электросвязи

Критерии эффективности систем связи. Оценка эффективности и методы оптимизации систем передачи информации. Эффективность аналоговых и цифровых систем. Выбор способов модуляции и помехоустойчивого кодирования. Использование обратного канала для повышения эффективности передачи дискретных сообщений. Методы уменьшения избыточности сообщений. Статистическое уплотнение. Адаптивная коррекция характеристик каналов передачи.

2.3.        Вопросы для самопроверки

Тема 2.2.2.

1.    Информация, ее роль в народном хозяйстве

2.    Классификация информации

3.    Система связи

4.    Канал связи

5.    Методы передачи информации по каналам связи

6.    Показатели качества передачи

7.    Виды помех в каналах связи

8.    Методы преобразования сообщений в сигнал

9.    Меры измерений количества информации

10.   Что называется энтропией

11.   Назовите диапазон частот сигналов используемых в системах электросвязи

Тема 2.2.3.

1.    Цель и способы преобразования сообщений в сигнал

2.    Виды сигналов и их характеристики

3.    Математические модели сигналов

4.    Что называется спектром сигналов?

5.    Что называется дельта функцией?

6.    Спектры различных видов импульсов

7.    Что такое реализация случайного процесса?

8.    Что такое ансамбль сообщений в системе связи?

9.    Какой случайный процесс называется стационарным?

10.   Какой случайный процесс называется эргодическим?

11.   Как вычисляется функция корреляции случайного процесса?

12.   Что такое белый шум?

13.   Как ведет себя случайный процесс, подчиняющийся Закону Гаусса?

14.   Что такое Марковский случайный процесс?

15.   Как определяется спектр дискретного сигнала?

16.   Числовые характеристики случайного процесса

17.   Математические модели случайных сигналов

Тема 2.2.4.

1.   Дайте определение обобщенного ряда Фурье.

2.   Какие способы имеют преобразования непрерывных сигналов в дискретные?

3.   Смысл и значение теоремы Котельникова

4.   Погрешность дискретизации по Котельникова

5.   Что такое адаптивная дискретизация

6.   Способы преобразования дискретизированных сигналов в цифровой

7.   Способы кодирования сообщений

8.   Какие коды называются первичными?

9.   Какие коды называются эффективными?

10. Какие коды называются префиксными?

11. Принципы построения кодирующих и декодирующих устройств

12. Как подсчитать число возможных комбинаций, зная число элементов в коде и значность кода?

Тема 2.2.5.

1.   Что такое преобразование частоты?

2.   Что такое Модуляция сигнала?

3.   Как оценивается характеристика модулируемого или несущего сигнала?

4.   Каков спектр модулированных сигналов и отчего зависит?

5.   Какая необходимость двойной модуляции?

6.    Виды модуляции.

7.   Чем отличается различные виды амплитудных модуляций?

8.   Что называется модуляционной характеристикой модулятора?

9.   Энергетические соотношения амплитудно-модулированных сигналов.

10. Виды фазовой и частотной модуляции

11. Спектры частот фазовой и частотной модуляции

12. От чего зависит ширина спектра фазовой и частотно модулированных сигналов?

13. Принципы построения схем модуляторов

14. Спектр частот импульсно-модулированных сигналов

15. Относительно фазовая модуляция

16. Принципы построения цифровых модуляторов и демодуляторов.

Тема 2.2.6.

1.    Что называется каналом связи?

2.    Какие виды каналов связи бывают?

3.    Каким изменениям подвергается сигнал при передаче по каналам связи?

4.    Математические модели и характеристики непрерывных каналов

Если в единицу времени источник выдает в среднем символов (скорость источника ), то среднее количество информации, создаваемой источником в единицу времени

где, Tcp – средняя длительность одного символа

             Характеристику H'(A) называют производительностью дискретного источника.

Методические указания к решению задачи 2

                Физическим объемом сигнала Vc называют произведение трех его физических характеристик: длительность сигнала Tc, ширины спектра Fc и динамического диапазона уровней сигнала Dc:

где Pmax и Pmin – максимальное и минимальное значение мощностей;

                При наличии шумов в канале допустимый минимальный уровень мощности Pmin обычно определяется средней мощностью шумов в канале. Поэтому можно записать:

                Минимальную мощность  иногда выражает через усредненную за достаточно большой интервал времени мощность сигнала . В этом случае

Где, - пикфактор сигнала по мощности.

                Аналогично физическому объему сигнала можно ввести характеристику, называемую физическим объемом канала

                Для передачи сигнала, имеющего объем Vc с достаточно высоким качеством необходимо выполнение неравенства   Vc≤Vk, Tc≤Tk, Fc≤Vk, Dc≤Dk
