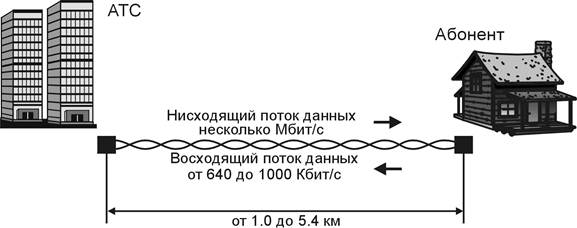

Рисунок 3. Внешние характеристики ADSL.

На рисунке 3 изображены внешние характеристики ADSL. Пропускная способность восходящего и нисходящего потоков составляет несколько Кбит/с и несколько Мбит/с соответственно. Естественно, по мере увеличения расстояния, максимально достижимая пропускная способность падает. Например, ADSL устройство, работающее на скорости 2 Мбит/с позволяет подключить множество пользователей на достаточно большом расстоянии. Тогда как ADSL устройства, работающие на скоростях 6 Мбит/с и более, позволят подключить пользователей на значительно меньшем расстоянии.

Поскольку восходящий поток передается на более низкой частоте, по сравнению с нисходящим, переходные помехи будут значительно ниже, чем при использовании симметричных систем. Отсутствие таких помех позволяет использовать ADSL устройства на больших расстояниях.

Приемопередатчик ADSL функционирует на более высоких частотах, чем стандартные телефонные устройства, поэтому при наличии фильтрации, обеспечивающей защиту от нежелательного шума (возникающего при передаче номера декадным током и при посылке вызывного тока), ADSL устройства могут использовать одну телефонную пару вместе с телефонными устройствами.

Таким образом, технология ADSL предполагает наличие пары высокоскоростных модемов для обеспечения доступа к широкополосным службам. Один модем устанавливается в ADSL - мультиплексоре и соединяется через  высокоскоростную сеть с провайдером служб, предоставляющим доступ в Интернет, видео по запросу и т.п. Другой модем устанавливается в помещении пользователя и соединяется с одним или более модулем служб (Service Module –SM). SM – это устройство конечного пользователя, например персональный компьютер (ПК).

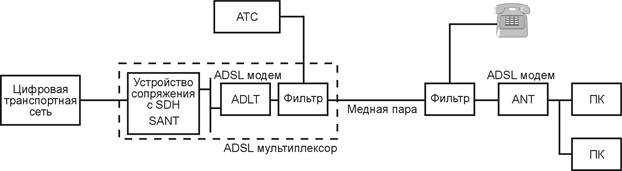

Рисунок 4. Принцип организации ADSL

1.2. Области применения ADSL

 Требования к скорости

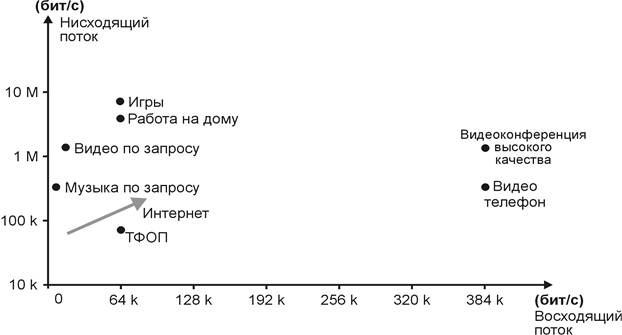

На рисунке 5 показаны требования к скорости, при использовании различных служб, как для восходящего так и для нисходящего потока. Очевидно, что большинство абонентских служб являются асимметричными. Другими словами пользователь принимает большой объем информации, при этом скорость передачи информации значительно меньше. Особенно высокой скорости нисходящего потока требуют видео службы. Таким образом, ADSL устройство должно обеспечивать гибкость при выборе скорости, пользователь должен иметь возможность самостоятельно определять количество каналов и их скорость при приеме данных.

В последние годы, существенно возросло использование Интернет, также возрос объем информации, который пользователь принимает из сети. В связи с этим, современные ADSL модемы предоставляют пользователю два интерфейса. Первый интерфейс – Ethernet, с помощью него к модему может быть подсоединен любой персональный компьютер. Другой - АТМ интерфейс, позволяет, с помощью использования специального терминала принимать видео сигнал на телевизор, а также рассчитан на дальнейший рост АТМ технологии.

Рисунок 5. Характеристики некоторых интерактивных служб.

 Службы и области применения ADSL

В данном параграфе приводится краткий обзор служб и областей применения ADSL.

 Дистанционный доступ

Работа на дому  -  Конечный пользователь имеет возможность осуществлять доступ к рабочей станции, принтерам, факсам или удаленным ЛВС/ГВС

·      Нисходящий поток

                          Видео качество CATV (4 Мбит/с) + голос + данные

·      Восходящий поток                                                                                     Голос + данные (64 Кбит/с)

Видео конференции    Конечный пользователь имеет возможность принимать видеоизображение из удаленной видеоконференции, в этом случае видео будет передаваться по нисходящему потоку, а аудио информация в восходящем:

·      Нисходящий поток                                                             Низкокачественное видео (1.5 Мбит/с) + голос + графика

·      Восходящий поток

        Голос + графика + дата (все - 384 Кбит/с)

 Другие области применения

Видео по запросу,  Интерактивное телевидение

                  Конечный пользователь может получить доступ к видео реального времени, и/или заранее сохраненному видео или  к графике, а также может осуществить поиск с помощью меню

·     Нисходящий поток                                                                            Качество VHS (1.5 Мбит/с), CATV (4 Мбит/с), высокое (6 Мбит/с)

·     Восходящий поток                                                     Удаленное управление с помощью VCR (16 Кбит/с)

Музыка по запросу                        Конечный пользователь может осуществить доступ к музыке через сеть провайдера служб

·           Нисходящий поток                                                            Высококачественное аудио (384 Кбит/с)

·           Восходящий поток                                                           Дистанционное управление (стоп, пауза,… ) (100 бит/с)

 Игры

Интерактивные игры       Конечный пользователь имеет возможность участвовать в интерактивной игре через удаленный сервер с другим пользователем.

·       Нисходящий поток                                                                           Высококачественное видео (6  Мбит/с) + аудио

·       Восходящий поток                                                               Джойстик или мышь (64 Кбит/с)

 Заключение

Скорость приема и передачи данных, требуемая для реализации любого из рассмотренных приложений обеспечивается технологией ADSL.

1.3. Проблемы, связанные с применением ADSL

 Параметры телекоммуникационной системы

На рисунке 6 показана различные параметры телекоммуникационной системы. Нам необходима максимальная скорость и, в то же время, минимальная вероятность возникновения ошибки. Этого можно достичь путем увеличения мощности передачи и/или увеличения полосы пропускания и/или усложнения системы. Конечно требуется минимально возможная мощность, полоса пропускания и сложность системы. Кроме того, телекоммуникационная система имеет ограничения по данным параметрам. Здесь оговариваются  ограничения, налагаемые на мощность и ширину полосы пропускания.


С другой стороны, нам требуется обеспечить максимальное использование системы. Максимальное количество пользователей должны иметь возможность надежного доступа к службам с минимальной задержкой и максимальной защитой от интерференции. Вот то, что нужно пользователю.

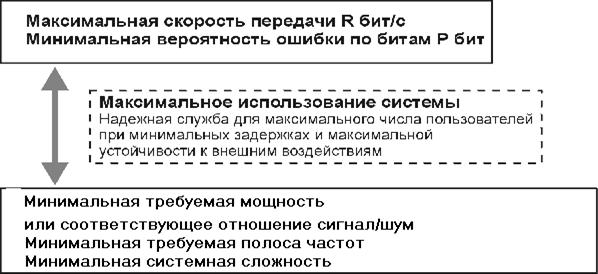

Рисунок 6. Параметры.

Существуют определенные теоретические ограничения, влияющие на конечный продукт [9]:

·        Теоретическая минимальная полоса пропускания по Найквисту

·        Теорема мощности Шеннона-Хартли и связанный с ней предел Шеннона

·        Ограничения, накладываемые правительством, например на выделяемый частотный диапазон

·        Технологические ограничения, например сложные компоненты

Различные явления, которые влияют на производительность передачи по витой паре могут быть разделены на следующие категории:

·         Затухание

·         Дисперсия импульса

·         Отражения

·        Несогласованный приемопередатчик;

·        Изменения диаметра кабеля

·         Шум и интерференция

·        Белый шум;

·        Перекрестные помехи

·        Интерференция на радио частоте

·        Импульсный шум

 Критерий Найквиста

Найквист  изучал проблему определения формы принимаемого импульса, которая позволила бы избежать межсимвольной интерференции (Inter-Symbol Interference - ISI) в детекторе. Им было показано, что для детектирования без ISI Rs символов в секунду, минимальная необходимая полоса пропускания составляет ½ Rs Гц. Данное правило выполняется при условии, что частотная характеристика коэффициента передачи имеет прямоугольную форму.

                                 Wmin = 1/2Rs

При использовании среды передачи, имеющей форму частотной характеристики, отличную от прямоугольной равенство примет следующий вид:

                        Wmin = ½(1+r)Rs

где r – число от 0 (прямоугольная форма) до 1.

Вывод            Критерий Найквиста вводит ограничения на скорость передачи в символах в секунду для данной полосы пропускания. Например в телефонии используется полоса пропускания 3 КГц. В этом случае максимально достижимая скорость составит 6000 символов в секунду (или Бод).

 Теорема Шеннона – Хартли

В данной теореме определено, что достичь максимальной скорости (бит/сек) можно путем увеличения полосы пропускания и мощности сигнала и, в то же время, уменьшения шума.
