Реферат: Защита салона автомобиля от съема информации

Ниже приведены материалы, используемые при экранировании:

- металлические материалы (в том числе сеточные материалы и фольговые материалы);

- металлизация поверхностей;

- стекла с токопроводящим покрытием;

- специальные ткани;

- радиопоглощающие материалы;

- токопроводящие краски;

- электропроводный клей;

В таблице 3.1 приведены значения эффективности экранирования для реальных замкнутых экранов.

Таблица 3.1 - Значения ЭЭ для реальных замкнутых экранов, дБ

Материал экрана	Диапазон частот, МГц
Материал экрана	0,15-3	3-30	30-300	300-3000	3000-10000
Сталь листовая:
- сварка сплошным швом	>100	>100	>100	>100	>100
- сварка точечным швом, шаг 50 мм	70	50	-	-	-
- болтовое соединение, шаг 50 мм	75	60	-	-	-
Жесть (фальцем):
- пайка непрерывная	100	100	100	100	100
- точечная пайка, шаг 50 мм	100	80	60	50	40
- без пайки	100	100	60	50	40
Сетка металлическая, ячейка 1 мм	80	60	50	40	25
Фольга, склейка внахлест	100	80	80	70	60
Токопроводящая краска, Rs=6 Ом	70	40	30	40	40
Металлизация, расход металла 0,3 кг/м2	100	80	60	50	40
Экранирование смотровых и оконных проемов:
- штора или створка из металлической сетки с ячейкой 1-1,5 мм	70	60	60	40	40
- металлическая сетка с ячейкой до 2 мм	70	60	40	20	-
- стекло с токопроводящей поверхностью	70	30	-	30	30

При рассмотрении процесса экранирования автомобиля необходимо учитывать влияние корпуса автомобиля, выполняющего уже роль электромагнитного экрана.

Для инженерных расчетов используют упрощенные выражения, полученные при анализе многих конструкций экранов различного назначения. Рассчитаем эффективность экранирования автомобиля без использования дополнительных средств.

Расчет эффективности экранирования для электрически толстых () металлических экранов производится по формуле:

(3.9)

где - удельное сопротивление материала;

- длина волны;

- волновое сопротивление электрического (магнитного) поля;

- эквивалентный радиус экрана;

- наибольший размер отверстия (щели).

Волновое сопротивление электрического и магнитного полей начисляют по формулам:

	(3.10)
	(3.11)

где - характеристическое сопротивление воздуха электромагнитной волне, равное .

Эквивалентный радиус экрана в свою очередь высчитывается по формуле:

(3.12)

При расчете эффективности экранирования автомобиля будем исходить из того, что корпус автомобиля выполнен из стали. Это соответствует действительности для некоторых моделей.

Рассчитаем эквивалентный радиус. Будем считать, что длина салона автомобиля равна 2,6 метрам, высота 1,2 метру, а ширина 1.5 метра.

Тогда:

Толщину корпуса примем равной 5 мм. Для повышения эффективности экранирования необходимо уменьшить размеры возможных щелей в корпусе автомобиля. Я принял ее равной 2 мм.

Глубина проникновения рассчитывается по формуле:

(3.13)

где - относительная магнитная проницаемость материала экрана.

Для стали относительная магнитная проницаемость равна 180. На основе этих данных можно вычислить эффективность замкнутого экрана сделанного из такого же материала, что и автомобиль.

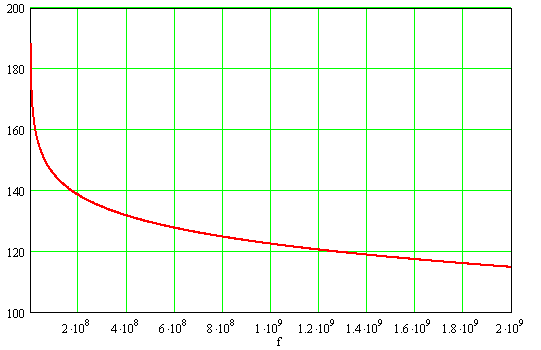

Расчеты будут проводится по формулам (3.9)-(3.13). Зависимость эффективности экранирования от частоты приведена на рисунке 3.1

По рисунку определяем, что на частоте 1 ГГц эффективность экранирования данного экрана составляет 123 дБ, а на частоте 2 ГГц – 115 дБ.

Рисунок 3.1 – Зависимость эффективности экранирования стального экрана от частоты, дБ.

Для получения реальной эффективности необходимо учитывать наличие в автомобиле окон, которые нельзя заменить эквивалентным стальным экраном. Поэтому необходимо рассчитать эффективность экранирования эквивалентного стеклянного экрана.

При расчете экранирования окон необходимо учитывать снижение светопропускания. В качестве решения данной проблемы можно предложить следующие методы:

1. вкрапление в стекло металлической сетки;

2. стекла с токопроводящим покрытием.

И эти методы находятся в бурном развитии. Например, для нанесения токопроводящего покрытия используют вакуумные установки многослойного магнетронного напыления. Принцип работы этих установок основан на методе «бомбардировки» поверхности материала-подложки атомами или молекулами осаждаемого вещества, создающими на поверхности тонкий (от нескольких нанометров), ровный и чрезвычайно прочный слой покрытия. Используемые установки позволяют наносить одно- и многослойные покрытия из Ti, Ni, Al, In, Si, Zr, Cu, Co, Fe и др. материалов (до трех видов за один цикл) на стекло, керамику, металл и ряд пластмасс, и делать это со производительностью (для пятислойных покрытий) 200 дм2/час.

В качестве примера можно привести систему «Forster shielding» обладающей эффективностью 60 дБ в полосе частот от 1кГц до 1ГГц. При этом экраны обладают отличной проницаемостью света.

Рассмотрим экранирование стекол с помощью металлической сетки. Расчет будем проводить для сетки изготовленной из медной проволоки диаметром 0.05 мм с размером ячейки 2 мм. Оптическая проницаемость такой сетки составляет 85%[10].

Расчет эффективности сеточного экрана проводится по формуле:
