   Реферат: Кардиография (введение )

С этой целью вся система выполняется из двух частей, а именно, измерительно-передающего блока (ИПБ) с массой не более 0,7кг, удобно закрепляемая на пациенте, и приемно-регистрирующего комплекса (ПРК). Связь между ИПБ и ПРК осуществляется беспроводным (телеметрическим) способом посредством передачи электромагнитных сигналов.

В основу работы комплекса положен метод МУЛЬТЭКАРТО, который состоит в том, что с помощью оптимальной системы отведений, состоящей, например, из 48 электродов, располагаемых равномерной сеткой на поверхности грудной клетки пациента по схеме, учитывающей симметрию тела и анатомические ориентиры, синхронно измеряют электрические потенциалы, генерируемые сердцем. По результатам измерения электрических потенциалов, решают обратную электродинамическую задачу и определяют эпикардиальное распределе­ние потенциала, а затем, на основе тонкостенной модели желудочков сердца как электрического генератора, определяют распределение на поверхности сердца основных электрофизиологических состояний стенки желудочков    в    процессе    возбуждения    и    рассчитывают    основные электрофизиологические характеристики: время прихода деполяризации, длительность активации, длительность реполяризации и др.

Существует также метод непрерывной записи ЭКГ на магнитную ленту в течение длительного периода времени (сутки и более) Продолжительная запись ЭКГ осуществляется с помощью портативного электрокардиографа или карманного кассетного магнитофона, питающегося от батареек.

Портативный электрокардиограф для дли­тельной записи ЭКГ на магнитную ленту по за­данной программе (фирмы «Cardiodyne», США).

Скорость движения ленты в магнитофоне  2,4 см/с, что и позволяет производить длительную регистрацию ЭКГ. Магнитофон может работать по заранее заданной программе, периодически включаясь на короткий период через определенный промежуток времени. Например, прибор может записывать ЭКГ в течение 14 с, автоматически включаясь через каждые полчаса. Длительность регистрации ЭКГ и интервалы между записями определяются врачом и осуществляются с помощью переключателя программ. Кроме того, больной может сам начать запись в любой момент времени, нажав соот­ветствующую кнопку. Это дает ему возможность зарегистрировать ЭКГ во время появления приступа стенокардии, нарушений ритма, одышки, головокружений, обморочного состояния и т. д. Одновре­менно у исследуемого имеется возможность устно записать свои ощущения в этот или любой другой период времени. Особенно удо­бен кассетный регистратор при преходящих мимолетных измене­ниях самочувствия больного, вероятность возникновения которых при пребывании больного на приеме у врача или во время обыч­ной регистрации ЭКГ в больнице чрезвычайно мала. Устные ком­ментарии больного дают возможность проводить корреляцию субъективных симптомов с изменениями ЭКГ.

Один из аппаратов — кардиокассета фирмы «Cardiodyne» (США) —может быть запрограммирован на автоматическое вклю­чение в периоды 3, 5, 7, 14 или 28 с с интервалами между включе­ниями 15, 30, 60, 120 мин. Прибор может работать непрерывно по заданной программе в течение недели или больше. Его можно но­сить в кожаном футляре, перекидывая на ремне через плечо или прикрепляя к поясу. Электроды фиксируются с помощью липкого пластыря.

При записи ЭКГ применяют в большинстве случаев двухполюс­ные отведения, причем активным является красный электрод, ин­дифферентным — белый, а зеленый служит заземлением. Для выявления нарушений коронарного кровообращения красный электрод помещают в пятом межреберье слева по среднеключичной или передней подмышечной линии, белый — над рукояткой грудины или под ключицей справа и зеленый — над V или VI реб­ром справа по среднеключичной линии. Получают видоизменен­ное отведение V4. Для диагностики аритмий лучше помещать крас­ный электрод на нижнюю часть грудины вблизи от мечевидного отростка, белый — над рукояткой грудины, зеленый — над V реб­ром по среднеключичной линии. Это видоизменное отведение V1. При таком расположении электродов лучше выявляется зубец Р.

Записанную па магнитную ленту ЭКГ в последующем воспро­изводят с помощью обычного электрокардиографа и подвергают тщательному анализу. Можно воспроизвести ее на экране любого осциллоскопа, например векторэлектрокардиоскопа. При обнару­жении на осциллоскопе патологических изменении ЭКГ их можно зарегистрировать на обычном электрокардиографе. Кроме того, обработка магнитной ленты может быть произведена с помощью ЭВМ с подробным анализом ее. При анализе ЭКГ врач может быстро определить, связаны ли жалобы больных с нарушениями сердечной деятельности и каков характер этих нарушений.

Запись ЭКГ с помощью портативного электрокардиографа поз­воляет проводить длительную амбулаторную регистрацию ЭКГ во время обычной деятельности больного: физической нагрузки, профессиональной деятельности, отдыха, сна, во время занятий спор­том и т. д.

Запись ЭКГ на магнитную ленту с помощью портативного маг­нитофона можно рекомендовать для регистрации преходящих на­рушений ритма и проводимости, для оценки применяемой противоаритмической терапии, для диагностики и оценки нарушений рит­ма и проводимости у больных острым инфарктом миокарда и влия­ния на них антиаритмических средств. Кроме того, ее можно использовать при постоянных формах нарушения ритма для оцен­ки влияния на них различных бытовых и профессиональных фак­торов, имеющихся в повседневной жизни больного. Иногда такая методика записи ЭКГ применяется при проведении пробы с фи­зической нагрузкой. Длительная регистрация ЭКГ помогает также в выявлении скрытой коронарной недостаточности, а также фак­торов, вызывающих ухудшение ЭКГ во время обычной повседнев­ной жизни больного, у больных с заведомо имеющейся ишемической болезнью сердца.

Непрерывное длительное наблюдение ЭКГ с помощью мониторов. Современные мониторы предоставляют возможность длительно­го наблюдения за ЭКГ на экране осциллоскопа. Для регистрации ЭКГ используют при этом различные отведения: стандартные, грудные, отведения по Небу и т. д. Длительное электрокардиогра­фическое наблюдение (в течение нескольких часов или дней) в ос­новном используется для диагностики различных нарушений рит­ма и проводимости. При появлении на экране осциллоскопа арит­мии ее можно зарегистрировать с помощью электрокардиографа. Большинство современных мониторных установок имеет специаль­ное сигнальное устройство — сигнал тревоги, которое автоматиче­ски включается (свет или звук) при появлении аритмии, значи­тельном замедлении или учащении ритма. В некоторых аппара­тах одновременно автоматически производится запись ЭКГ.

Мониторное электрокардиографическое наблюдение наиболее часто используют при остром инфаркте миокарда. Его проводят обычно в отделениях или палатах интенсивной терапии в первые дни после возникновения инфаркта, при наличии преходящих нарушений ритма и проводи­мости, которые требуют срочных терапевтических мероприятий, а также для уточнения диагноза аритмии. Кроме того, его ис­пользуют иногда при проведении массивной противоаритмической или сердечной терапии, а также при применении отдельных диаг­ностических процедур, которые могут приводить к возникновению аритмий (например, проба с физической нагрузкой, зондирование сердца, ангиокардиография и т. д.). Нередко ЭКГ записывают на магнитную ленту, что позволяет вводить и анализировать ЭКГ с помощью ЭВМ.

Современная медицина базируется на широком использовании разнообразной аппаратуры, которая в большинстве своем является физической по конструкции. Поэтому в курсе медицинской и биологической физике рассматриваются устройство и принципы работы основной медицинской аппаратуры.

2. БИОЭЛЕКТРИЧЕСКИЕ ОСНОВЫ ЭЛЕКТРОКАРДИОГРАФИИ

2.1 МЕМБРАННАЯ ТЕОРИЯ ВОЗНИКНОВЕНИЯ БИОПОТЕНЦИАЛОВ

В основе возникновения электрических явлений в сердце лежит, как известно, проникновение ионов калия (К+), натрия (Na+), кальция (Са 2+), хлора (СГ) и др. через мембрану мышечной клетки. В электрохимическом отношении клеточная мембрана представляет собой оболочку, обладающую разной проницаемостью для различных ионов. Она как бы разделяет два раствора электролитов, существенно отличающихся по своему составу. Внутри клетки, находящейся в невозбужденном состоянии, концентрация К+ в 30 раз выше, чем во внеклеточной жидкости. Наоборот, во внеклеточной среде примерно в 20 раз выше концентрация Na+, в 13 раз выше концентрация СГ и в 25 раз выше концентрация Са2+ по сравнению с внутриклеточной средой. Такие высокие градиенты концентрации ионов по обе стороны мембраны поддерживаются благодаря функционированию в ней ионных насосов, с помощью которых ионы Na, Ca и Сl выводятся из клетки, а ионы К входят внутрь клетки. Этот процесс осуществляется против концентрационных градиентов этих ионов и требует затраты энергии.

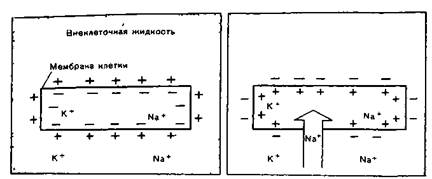

                      А                                          Б

Клетка миокарда в покое (А)  и во время деполяризации  (Б).

В невозбужденной клетке мембрана более проницаема для К+ и СГ. Поэтому ионы К+ в силу концентрационного градиента стремятся выйти из клетки, перенося свой положительный заряд во внеклеточную среду. Ионы СГ, наоборот, входят внутрь клетки, увеличивая тем самым отрицательный заряд внутриклеточной жидкости. Это перемещение ионов и приводит к поляризации клеточной мембраны невозбужденной клетки: наружная ее поверхность становится положительной, а внутренняя - отрицательной. Возникающая таким образом на мембране разность потенциалов препятствует дальнейшему перемещению ионов (К - из клетки и С1 - в клетку), и наступает стабильное состояние поляризации мембраны клеток сократительного миокарда в период диастолы. Если мы теперь с помощью микроэлектродов измерим разность потенциалов между наружной и внутренней поверхностью клеточной мембраны, то зарегистрируем так называемый трансмембранный потенциал покоя (ТМПП), имеющий отрицательную величину, в норме составляющую около - 90 mV.
