Реферат: Лазеры

                                        2                                                            2

                                        1                                                            1

                                                     а                                                      б                                  Рис. 2

Трехуровневая система. Существуют различные методы получения среды с возбужденными состояниями атомов. В рубиновом лазере для этого   используется  специальная мощная лампа. Атомы возбуждают­ся за счет поглощения света.

Но двух уровней энергии для ра­боты лазера недостаточно. Каким бы мощным ни был свет лампы, число возбужденных атомов не будет боль­ше числа невозбужденных. Ведь свет одновременно и возбуждает атомы, и вызывает индуцированные пере­ходы с верхнего уровня на нижний.

Выход был найден в использо­вании трех энергетических уровней (общее число уровней всегда ве­лико, но речь идет о «работающих» уровнях). На рисунке 3 изобра­жены три энергетических уровня. Су­щественно, что в отсутствие внешнего воздействия время, в течение которого атомная система находит­ся в различных энергетических со­стояниях («время жизни»), неодинаково. На уровне 3 система живет очень мало, порядка 10-8 с, после чего самопроизвольно переходит в состояние 2 без излучения света.    (Энергия при этом передается крис­таллической решетке.) «Время жиз­ни» в состоянии 2 в 100 000 раз больше, т. е. составляет около 10-3 с. Переход из состояния 2 в состояние 1 под действием внешней электромаг­нитной волны сопровождается излу­чением. Это используется в лазерах. После вспышки мощной лампы сис­тема переходит в состояние 3 и спустя промежуток времени около 10-8 с оказывается в состоянии 2, в котором живет сравнительно долго. Таким образом и создается «перенаселенность» возбужденного уровня 2 по сравнению с невозбужденным уров­нем 1.

Необходимые энергетические уровни имеются в кристаллах рубина. Рубин – это ярко-красный крис­талл оксида алюминия Al2O3 с примесью атомов хрома (около 0,05%). Именно уровни ионов хрома в кристалле обладают требуемыми свой­ствами.

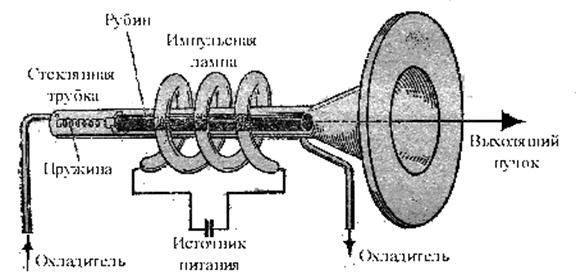

Устройство рубинового лазера. Из кристалла рубина изготовляется стержень с плоскопараллельными торцами. Газоразрядная лампа, име­ющая форму спирали (рис. 4), дает сине-зеленый свет. Кратковре­менный импульс тока от батареи кон­денсаторов емкостью в несколько ты­сяч микрофарад вызывает яркую вспышку лампы. Спустя малое время энергетический уровень 2 становится «перенаселенным».

В результате самопроизвольных переходов 2®1 начинают излучаться волны всевозможных направлений. Те из них, которые идут под углом к оси кристалла, выходят из него и не играют в дальнейших процессах ни­какой роли. Но волна, идущая вдоль оси кристалла, многократно отражается от его торцов. Она вы­зывает индуцированное излучение возбужденных ионов хрома и быстро усиливается.

Один  из  торцов  рубинового стержня делают зеркальным, а дру­гой   полупрозрачным. Через него выходит мощный кратковременный (длительностью около сотни микро­секунд) импульс красного света, об­ладающий теми феноменальными свойствами, о которых было рас­сказано выше. Волна является когерентной, так как все атомы излучают согласованно, и очень мощной, так как при индуци­рованном излучении вся запасенная энергия выделяется за очень малое время.

Рис. 4

КЛАССИФИКАЦИЯ ЛАЗЕРОВ И ИХ ХАРАКТЕРИСТИКИ.

Приведенная ниже классификация лазеров не претен­дует на полноту и законченность, что объясняется зада­чами, которые стояли перед автором реферата, – дать лишь общие представления о принципе работы и применении лазеров.

Принято различать два типа лазеров: усилители и генераторы. На выходе усилителя появляется лазер­ное излучение, когда на его вход (а сам он уже находит­ся в возбужденном состоянии) поступает незначительный сигнал на частоте перехода. Именно этот сигнал стиму­лирует возбужденные частицы к отдаче энергии. Проис­ходит лавинообразное усиление. Таким образом – на входе слабое излучение, на выходе – усиленное.

С генератором дело обстоит иначе. На его вход излучение на частоте перехода уже не подают, а возбуж­дают и, более того, перевозбуждают активное вещество. Причем если активное вещество находится в перевозбуждённом состоянии, то существенно растет вероятность самопроизвольного перехода одной или нескольких час­тиц с верхнего уровня на нижний. Это приводит к воз­никновению стимулированного излучения.

Второй подход к классификации лазеров связан с фи­зическим состоянием активного вещества. С этой точки зрения лазеры бывают твёрдотельными (например, рубиновый, стеклянный или сапфировый), газовыми (например, гелий-неоновый, аргоновый и т. п.), жидкостными, если в качестве активного вещества исполь­зуется полупроводниковый переход, то лазер называют полупроводниковым.

Третий подход к классификации связан со способом возбуждения активного вещества. Различают следующие лазеры: с возбуждением за счет оптического излучения, с возбуждением потоком электронов, с возбуждением солнечной энергией, с возбуждением за счет энергии взрывающихся проволочек, с возбуждением химической энергией, с возбуждением с помощью ядерного излуче­ния (последние привлекают сейчас пристальное внима­ние зарубежных военных специалистов). Различают так­же лазеры по характеру излучаемой энергии и ее спектральному составу. Если энергия излучается импульсно, то говорят об импульсныx лазерах, если непрерывно, то лазер называют лазером с непрерывным излу­чением. Есть лазеры и со смешанным режимом рабо­ты, например полупроводниковые. Если излучение лазе­ра сосредоточено в узком интервале длин волн, то лазер называют монохроматичным, если в широком интервале, то говорят о широкополосном лазере.

Еще один вид классификации основан на использова­нии понятия выходной мощности. Лазеры, у которых не­прерывная (средняя) выходная мощность более 106 Вт, называют высокомощными. При выходной мощнос­ти в диапазоне 105…103 Вт имеем лазеры средней мощ­ности. Если же выходная мощность менее 10-3 Вт, то говорят о маломощных лазерах.

Одной из характеристик лазеров является длина волны излучаемой энергии. Диапазон волн лазерного излучения простирается от рентгеновского участка до дальнего инфракрасного, т.е. от 10-3 до 102 мкм. За об­ластью 100 мкм лежит,

В зависимости от конструкции открытого зеркального резонатора различают лазеры с постоянной доброт­ностью и ла­зеры с модулированной  добротностью – у такого лазера одно из зеркал может быть размещено, в частности, на оси электродвигателя, который вращает это зеркало. В данном случае добротность резонатора периодически меняется от нулевого до максимального значения. Такой лазер называют лазером с Q-модуляцией.

                 Твердотелые лазеры

                      Полупроводниковые л.



                             Газовые л.     Электронные

                    Химические л.    генераторы

             Эксимерные л.

   0,1    1,0   10   100 1000 10000 100000   мкм      Рис. 5

образно говоря, «целина». Но она простирается только до миллиметрового участка, который осваивается радистами. Этот неосвоенный участок непре­рывно сужается, и есть надежда, что его освоение завер­шится в ближайшее время. Доля, приходящаяся на раз­личные типы генераторов, неодинакова (рис. 5). Наибо­лее широкий диапазон у газовых квантовых генераторов.

Другой важной характеристикой лазеров является энергия импульса. Она измеряется в джоулях к наибольшей величины достигает у твердотельных гене­раторов – порядка 103 Дж. Третьей характеристикой яв­ляется мощность. Энергия в единицу времени и дает мощность. Газовые генераторы, которые излучают не­прерывно, имеют мощность от 10-3 до 102 Вт. Милливаттную мощность имеют генераторы, использую­щие в качестве активной среды гелий-неоновую смесь. Мощность порядка 100 Вт имеют генераторы на CO2. С твердотельными генераторами разговор о мощности имеет особый смысл. К примеру, если взять излучаемую энергию в 1 Дж, сосредоточенную в интервале времени в одну секунду, то мощность составит 1 Вт. Но длитель­ность излучения генератора на рубине составляет 10-4 с, следовательно, мощность составляет 10 000 Вт, т.е. 10 кВт. Если же длительность импульса уменьшена с помощью оптического затвора до 10-6 с, мощность состав­ляет 106 Вт, т.е. мегаватт. Это не предел! Можно увеличить энергию в импульсе до 103 Дж и сократить его длительность до 10-9 с и тогда мощность достигнет 1012 Вт. А это очень большая мощность. Известно, что когда на металл приходится интенсивность луча, дости­гающая 105 Вт/см2, то начинается плавление металла, при интенсивности 107 Вт/см2 – кипение металла, а при 109 Вт/см2 лазерное излучение начинает сильно ионизировать пары вещества, превращая их в плазму.
