8.2. Выбор аппаратов напряжением 6 кВ
Выберем ячейки распределительного устройства 6 кВ.
Так как РУНН принято внутреннего исполнения, будем устанавливать перспективные малогабаритные ячейки серии «К» с выкатными тележками.
Расчётный ток вторичной обмотки
трансформаторов ППЭ:
Выбираем малогабаритные ячейки серии К-104 с параметрами: UHOM=6 кВ, Iном=1600 А, Iн.откл =31,5 кА, iпр.скв=81 кА; тип выключателя ВК-10.
Выберем вводные выключатели 6 кВ.
Расчётные данные сети:
расчетный ток послеаварийного режима 1Р= 1360,18 А;
расчётное время τ=tp3 + tCB=0,0 1+0,05=0,06 с;
действующее значение периодической составляющей начального тока КЗ Iп0=9,91кА было рассчитано в пункте 7.2.;
периодическая составляющая тока КЗ в момент расхождения контактов выключателя Iпτ=Iп0=9,91кА
апериодическая составляющая полного
тока КЗ в момент расхождения контактов выключателя: iаτ=
расчётное выражение для проверки выбранного выключателя по апериодической составляю-
щей полного тока КЗ:
кА;
расчётный импульс квадратичного тока
КЗ:
Выбираем выключатель ВК-10-1600-20У2 со следующими каталожными данными: Uном=10кВ; Iном=1600А; Iн.откл=31,5кА;β=25%; iпр.скв=80кА; Iпр.скв=31,5кА; iн.вкл=80кА; Iн.вкл=31,5кА; IТ=31,5кА; tт=4с;tсв=0,05с.
Расчётные данные выбранного выключателя:
проверка выбранного выключателя по апериодической составляющей полного тока КЗ:
кА;
проверка по термической стойкости: BK=IT2·tT=31,52·4=3969 кА2 ·с.
Выбор и проверка выключателя представлены в таблице 16.
Выберем выключатель на отходящей линии 6 кВ.
Расчётные данные сети:
расчетный ток послеаварийного режима:
расчётное время τ=tрз+tсв= 0,3 1+0,05=0,36 с;
остальные величины имеют те же значения, что и для выключателя ввода.
Выбираем выключатель ВК-10-630-20У2 со следующими каталожными данными: Uном=10 кВ; Iном =630 А; Iн.откл =20 кА; β=20%; inp.скв=52 кА; Iпр.скв=20 кА; iн вкл=52 кА; Iн вкл =20 кА; IТ=20 кА; tT=4 с; tCB=0,05 с.
Расчётные данные выбранного выключателя:
кА;
BK=IT2·tT=202·4=1600 кА2·с.
Выбор и проверка выключателя представлены в таблице 16.
Таблица 16. Выбор выключателей 6 кВ.
|
Условия выбора (проверки) |
Данные сети для ввода |
Выключатель ввода | Данные сети для отходящей линии | Выключатель отходящей линии |
| Uсети≤Uном | 6кВ | 10кВ | 6кВ | 10кВ |
|
Iр≤Iном |
1360А | 1600А | 94,6А | 630А |
|
Iпо≤Iпр скв |
9,91кА | 31,5кА | 9,91кА | 20кА |
|
iуд≤iпр скв |
26,9кА | 80кА | 26,9кА | 52кА |
|
Iп0≤Iн.вкл |
9,91кА | 31,5кА | 9,91кА | 20кА |
|
Iуд≤iн.вкл |
26,9кА | 80кА | 26,9кА | 52кА |
|
Iпτ≤Iн.откл |
9,91кА | 31,5кА | 9,91кА | 20кА |
|
|
22,5кА | 53,46кА | 22,5кА | 33,94кА |
|
Вк < IT2'·tT |
17,67кА2·с |
3969 кА2·с |
17,67 кА2·с |
1600 кА2·с |
≤
Выберем трансформаторы тока. Условия их выбора:
1. по номинальному напряжению;
2. по номинальному длительному току. Условия проверки выбранных трансформаторов:
1. проверка на электродинамическую стойкость (если требуется);
2. проверка на термическую стойкость;
3. проверка по нагрузке вторичных цепей.
Расчётные данные сети:
расчётный ток 1Р= 1360 А;
ударный ток КЗ iуд=26,9 кА;
расчётный импульс квадратичного тока КЗ Вк=17,67 кА2-с.
Согласно условиям выбора из [8] выбираем трансформаторы тока типа ТПШЛ-10 со следующими каталожными данными: UHOM=10 кВ; IHOM=1500 A; Z2H=1,2 Ом; 1Т=35 кА; tT=3 с.
Расчётные данные выбранного трансформатора тока:
так как выбран шинный трансформатор тока, то проверка на электродинамическую стойкость не требуется; проверка по термической стойкости: BK=IT2·tT=352·3=3675 кА2·с.
|
|

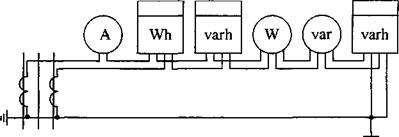

Рисунок 12. Схема соединения приборов
Трансформаторы тока (ТТ) включены в сеть по схеме неполной звезды на разность токов двух фаз. Чтобы трансформатор тока не вышел за пределы заданного класса точности, необходимо, чтобы мощность нагрузки вторичной цепи не превышала номинальной: z2н.>z2 . Перечень приборов во вторичной цепи ТТ приведён в таблице 17, схема их соединения — на рисунке 12.
Таблица 17. Приборы вторичной цепи ТТ
| Наименование | Количество | Мощность фаз, ВА | ||
| А | В | С | ||
| Амперметр Э335 | 1 | 0,5 | — | — |
| Ваттметр ДЗ 35 | 1 | 0,5 | — | 0,5 |
| Варметр Д335 | 1 | 0,5 | — | 0,5. |
| Счётчик активной мощности СА4У-И672М | 1 | 2,5 | — | 2,5 |
| Счетчик реактивной мощности СР4У-И673М | 2 | 2,5 | — | 2,5 |
| Итого: | 6 | 9 | — | 8,5 |
Наиболее нагруженной является фаза А. Общее проводов сопротивление приборов:
(8.2.1)
где Sприб — мощность приборов, ВА;
I2ном — вторичный ток трансформатора тока, А.
Ом
Допустимое сопротивление:
rпров=z2н-rпиб -rконт=1,2-0,36-0,1=0,74Ом.
Минимальное сечение проводов:
р=О,0286 — удельное сопротивление проводов согласно [3], Ом/м;
