Реферат: Вентиляция общественного здания
Pg=g*h(rн-rв)=9.81*4.7(1.27-1.2)=3.25 Па
|
№ |
L |
l |
р-ры |
J |
b |
R |
Rlb |
Sx |
Pg |
Z |
Rlb+ |
SRlb |
прим |
|
|
уч. |
а х в | dэ |
Z |
+Z |
||||||||||
|

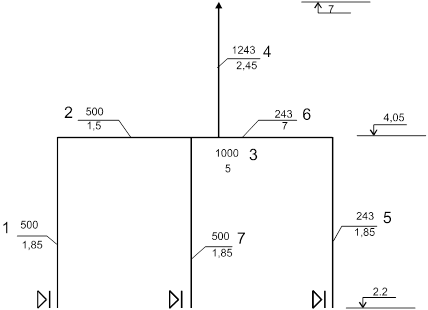

Магистраль |
||||||||||||||
|
1 |
500 | 1.85 | 400x400 | 400 | 0.8 | 1.4 | 0.02 | 0.05 | 2.97 | 0.391 | 1.16 | 1.21 | ||
|
2 |
500 | 1.5 | 420x350 | 0.94 | 1.21 | 0.03 | 0.054 | 0.55 | 0.495 | 0.27 | 0.324 | |||
|
3 |
1000 | 5 | 520x550 | 0.97 | 1.23 | 0.02 | 0.132 | 0.85 | 0.612 | 0.52 | 0.643 | 2.177 | ||
|
4 |
12113 | 2.43 | 520x550 | 1.2 | 1.25 | 0.03 | 0.038 | 1.15 | 0.881 | 0.93 | 0.968 | 3.146 | ||
|
Ответвления |
||||||||||||||
|
5 |
243 | 1.85 | 270x270 | 0.92 | 1.43 | 0.04 | 0.06 | 2.85 | 0.495 | 1.41 | 1.47 | |||
|
6 |
243 | 7 | 220x360 | 0.9 | 1.21 | 0.04 | 0.34 | 1.1 | 0.495 | 0.54 | 0.88 | 2.35 | ||
|
7 |
500 | 1.85 | 400x400 | 400 | 0.8 | 1.4 | 0.02 | 0.05 | 3.45 | 0.391 | 1.35 | 1.4 | ||
Участок №1
Решетка x=2
Боковой вход x=0.6
Отвод 900 x=0.37
Участок №2
Тройник x=0.25
Участок №3
Тройник x=0.85
Участок №4
Зонт x=01.15
Невязка=(DРотв5+6 - DРуч.м. 1+2+3)/DРуч.ш. 1+2+3*100%=
=(2.35-2.177)/2.177*100%=7.9% < 15% - условие выполнено
Невязка=(DРотв7 - DРуч.м. 1+2)/DРуч.м. 1+2*100%=
=(1.4-1.534)/1.534*100%=-8.7% > -15% - условие выполнено
8.Выбор решеток
Таблица 9.1
Воздухораспределительные устройства
|
Номер помещения |
Ln |
Тип решетки |
Колличество |
x |
| Подбор приточных решеток | ||||
|
2 |
1176 | Р-200 | 4 | 2 |
|
5 |
180 | Р-200 | 1 | 2 |
|
6 |
288 | Р-200 | 1 | 2 |
|
7 |
504 | Р-200 | 2 | 2 |
|
9 |
1000 | Р-200 | 4 | 2 |
|
10 |
486 | Р-200 | 2 | 2 |
| Подбор вытяжных решеток | ||||
|
1 |
5743 | Р-200 | 20 | 2 |
|
2 |
101 | Р-150 | 1 | 2 |
|
3 |
400 | Р-150 | 8 | 2 |
|
4 |
540 | Р-200 | 2 | 2 |
|
5 |
180 | Р-200 | 1 | 2 |
|
6 |
432 | Р-200 | 2 | 2 |
|
7 |
630 | Р-200 | 3 | 2 |
|
8 |
108 | Р-150 | 1 | 2 |
|
9 |
1000 | Р-200 | 4 | 2 |
|
10 |
243 | Р-200 | 1 | 2 |
