   Реферат: Анализ погрешностей волоконно-оптического гироскопа

                                                                        (2.64)

Чем больше модальное  двулучепреломление В, тем меньше связь между поляризационными модами.

Для количественного измерения В часто вводят новое понятие - так называемую «длину биений» Lб, связанную с модальным двулучепреломлением соотношением:

                                                                       (2.65)

или



Длину биений Lб можно непосредственно измерить несколькими способами (например, модуляционным способом). Требуемое большое значение модального двулучепреломления В, существенно уменьшающее поляризационную связь, будет определять весьма малое значение длины биений Lб (длина биений должна быть много меньше критического периода возмущений,действующих на волокно).

Таким образом, наилучшим способом обеспечения работы световода на одной собственной поляризационной моде является увеличение двулучепреломления между двумя собственными поляризационными модами. В соответствии с этим возможны три структуры волокна.

В первой структуре предлагается использовать геометрически асимметричный профиль показателя преломления (рис 2.4.). Двулучепреломление, обусловленное асимметричным профилем показателя преломления, не всегда достаточно для ряда применений: кроме того в этой структуре трудно уменьшить потери, так как на границе сердечник-оболочка имеет место резкий перепад показателя преломления.

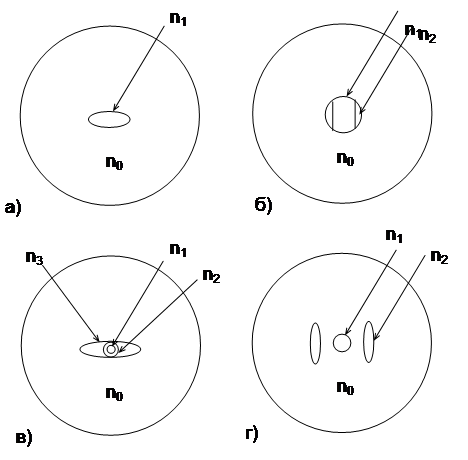

Рис 2.4. Структуры одномодовых световодов с устойчивой поляризацией: а - волокно с эллиптическим сердечником; б - волокно с боковым ячеечным распределением показателя преломления; в - волокно с эллиптической внешней оболочкой; г - волокно с боковым ячеечным напряжением.

Во второй структуре предлагается использовать двулучепреломление, индуцированное внеосевым внутренним напряжением. Эта структура имеет большие преимущества, чем структуры с простой анизотропией профиля, как с точки зрения увеличения двулучепреломления, так и вследствие уменьшения потерь. Длина биений менее 1 мм может быть получена в волокне с эллиптической оболочкой, легированной . В волокне, структура которого показана на рис 2.4.г, составляют порядка 0.3-0.5 дБ/км. В таких световодах распределенные перекрестные искажения между двумя линейно-поляризованными модами определяются, главным образом, случайными изгибами и скрутками.

Дисперсия поляризованной моды в этих световодах составляет (0.1...2) нс/км, что все же велико по сравнению с обычным одномодовым волокном. Но в волоконно-оптическом гироскопе принципиальное значение имеют не потери  в волокне, а невзаимность условий прохождения лучей в противоположных направлениях, что по существу и определяется именно искажениями поляризованных мод. Именно поэтому применение в ВОГ волокон с устойчивой поляризацией могут заметно снизить погрешности гироскопа и повысить его чувствительность.

При изготовлении одномодовых световодов с устойчивой поляризацией применяют также комбинированные структуры, сочетающие принцип создания двулучепреломления как с по мощью геометрической асимметрии анизотропии, так и с помощью напряжений.

Третья структура одномодового световода с устойчивой поляризацией использует крученое одномодовое волокно. Эта структура волокна отличается от рассмотренных выше тем, что две собственные поляризационные моды являются циркулярно поляризованными, а не линейно-поляризованными. Длина биений крученого волокна 5..10 см при частоте скрутки в несколько оборотов (5..15) на метр.

Это значение длины биений очень велико по сравнению с достигнутым для волокна с внеосевым напряжением. Поляризационное состояние в крученном волокне сохраняется на длинах волокна 1...1,2 км при любой входной поляризации (это достаточно для использования в ВОГ). Объясняется это тем, что модовая дисперсия в крученном волокне уменьшается с увеличением частоты скрутки, и поэтому нежелательные поляризационные компоненты могут быть исключены фазовой компенсацией. Модовые перекрестные искажения в крученом волокне между двумя циркулярно поляризованными модами определяются главным образом изгибами. Крученое волокно более чувствительно к внешним возмущениям, что объясняется относительно большой длиной биений.

Таким образом можно сделать важный вывод о том, что использование волокон с сохранением поляризации в ВОГ имеет две стороны. С одной стороны, оно позволяет существенно повысить чувствительность устройства засчет снижения поляризационных искажений и невзаимностей, но с другой увеличивает требования налагаемые на режим эксплуатации прибора и делает необходимым более точное изготовление всех его элементов и сохранение постоянными параметров окружающей среды (температурные градиенты, магнитные и электрические поля).

          2.3. Шумовые характеристики фотодетекторов.

            Фотодетектор волоконного оптического гироскопа преобразует оптическую интерференционную картину на входе в выходной электрический сигнал. Поскольку интенсивность интерференционного оптического сигнала зависят от соотношения фаз двух интерферирующих лучей, амплитуда электрического сигнала, линейно связанная с интенсивностью оптического сигнала, отображает упомянутые фазовые соотношения. В свою очередь, в соответствии с эффектом Саньяка разность фаз двух лучей пропорциональна угловой скорости вращения ВОГ. Именно эта специфика применения фотодетектора в ВОГ налагает определенные требования на параметры и характеристики фотодетектора. Прежде всего фотодетектор должен обладать очень высокой чувствительностью или высоким разрешением с тем, чтобы «чувствовать» такие градации изменения интенсивности, которые соответствуют разности фаз оптических колебаний порядка 10 -7  рад, что эквивалентно угловой скорости вращения ВОГ примерно град/ч (требуемая точность для систем инерциальной навигации). Для реализации такой чувствительности нужно минимизировать собственные шумы фотодетектора (темновой ток и тепловые шумы нагрузочного сопротивления). Фотодетектор должен обеспечивать требуемый динамический диапазон и быстродействие. Зависимость характеристик фотодетектора от изменений окружающих условий (температуры, вибраций и т, д.) должна быть минимальной. Спектральная характеристика должна быть согласована с длиной волны излучателя. Кроме того, фотодетектор должен иметь малые габариты и массу, отвечать условиям совместимости со световодами и электронными устройствами, потреблять малую энергию. При массовом производстве ВОГ фотодетектор должен быть дешевым и по возможности изготовлен в твердотельном исполнении.

В настоящее время этим требованиям с наибольшей полнотой удовлетворяют твердотелые полупроводниковые фотодиоды (ФД), р-i-n фотодиоды и лавинные фотодиоды (ЛФД). При выборе фотодетекторов для ВОГ сравнение их производится по ряду характеристик, основные из которых приводятся ниже.

n Квантовая эффективность (квантовый выход) - отношение среднего числа эмиттированных фотоэлектронов (или других носителей заряда)

n Интегральная (общая) чувствительность - отношение среднего тока фотодетектора к среднему значению мощности оптического излучения, падающего на детектор (измеряется в А/Вт).

n Пороговая чувствительность (эквивалентная мощность шумов) - среднеквадратическое значение потока излучения, промодулированного по синусоидальному закону, который создает на выходе фотодетектора напряжение, равное среднеквадратическому значению напряжения шумов (измеряется в Вт/Гц1/2).

n Спектральная характеристика — это зависимость квантовой эффективности или чувствительности фотодетектора от длины волны падающего на него монохроматического излучения. При выборе фотодетектора необходимо, чтобы максимум спектральной характеристики совпадал с длиной волны принимаемого излучения.

n Частотной характеристикой называется зависимость чувствительности фотодетектора от частоты синусоидальной модуляции интенсивности оптического излучения.

n Постоянной времени фотодетектора   называется время от начала воздействия входного светового потока до момента, когда выходной сигнал фотодетектора достигает 0,63 максимального значения.

n Темновой ток - это ток фотодетектора при отсутствии внешнего облучения.

При выборе фотодетектора для ВОГ необходимо в требуемом спектральном диапазоне обеспечивать максимальную интегральную чувствительность, минимальную эквивалентную мощность шумов и минимальный темновой ток.

Частотная характеристика и быстродействие фотодетектора играют менее значительную роль, поскольку максимальная частота изменения угловой скорости, измеряемой ВОГ, всегда укладывается в полосу пропускания ФД, не зависимо от применения вспомогательной модуляции.

Полупроводниковые фотодиоды характеризуются хорошей спектральной и интегральной чувствительностью. Они обладают высокой квантовой эффективностью и малой инерционностью; их параметры стабильны во времени.

            Принцип работы полупроводникового диода основан на фотовольтаическом эффекте, который состоит в том, что при облучении неоднородного полупроводника светом возникает фототок (или фото-ЭДС).  Высокочувствительные фотодиоды и лавинные фотодиоды с внутренним усилением тока конструируются  на основе р-n-переходов, р-i-n-структур или переходов металл-полупроводник.

Во всех структурах фотовозбужденные электроны н дырки, образующиеся внутри области перехода и в объеме полупроводника, диффундируют к переходу, образуя фототок. Для образования свободной электронно-дырочной пары с обеих сторон от p-n-перехода необходимо, чтобы энергия поглощенного фотона была больше ширины запрещенной зоны. Образование и диффузия пар электрон-дырка сопровождается появлением потенциала в сечении перехода. Под действием электрического поля перехода электрон движется в направлении n-области, а дырка - в направлении p-области.
