Таким образом, упрощенный анализ по­казывает, что модуляция источника излучения может су­щественно уменьшить ошибку в измерении угловой скоро­сти вращения ВОГ, обусловленную влиянием эффекта Керра.

Выбор источника излучения ВОГ с соответствующими статистическими и спектральными характеристиками. Из выражения для     следуют, что ошибка в измерении угловой скорости вращения за счет влияния эффекта Керра определяется:



                                    ~ <I2(t)>-2< I(t)> 2,                                                (3.29)

где I(t) - интенсивность излучения источника.

Тогда может быть сведена к нулю, если правая часть соотношения обращается в нуль.

Широкий класс ис­точников излучения обладает статистикой, обладающей этим свойством. В частности, излучение суперлюминесцентного диода обладает статистикой, близкой к статис­тике  поляризованного теплового источника. Излучение ла­зера, генерирующего в режиме большого числа аксиаль­ных мод, с увеличением числа мод переходит в тепловую радиацию (что, впрочем, легко объяснить физически - с увеличением числа статистически независимых осцилляторов примерно одинаковой интенсивности  суммарное излучение приближается к тепловому излучению).

4. Расчёт сметной калькуляции НИР.

4.1. Исходные положения.

По согласованию с консультантом технико-экономического обоснование будет выполнено в виде условного расчёта сметной стоимости разработки.

При проведении расчёта предполагается, что работа выполняется в научно-исследовательском институте или конструкторском бюро с привлечением специалистов своего и смежных подразделений, а дипломник выступает в качестве руководителя темы.

В ходе расчёта необходимо выполнить следующие этапы:

n определение трудоёмкости и календарных сроков работы;

n расчёт расходов по отдельным статьям затрат и составление                             сметной калькуляции темы;

n заключение

4.2. Определение трудоёмкости и календарных                сроков работы.

            Планирование работы было проведено на основании ленточного графика представленного в таблице 4.1.

Для сокращения общей продолжительности выполнения НИР, работы следующие друг за другом и поручаемые разным подразделениям, проводятся одновременно или, по крайней мере, с перекрытием по срокам. Считаем, что дипломник выступает в качестве научного руководителя темы и занят ее выполнением вместе с группой сотрудников своего подразделения и привлекает по мере необходимости специалистов смежных отделов в соответствии с закреплённым за ними профилем работ.

          4.3.Расчёт расходов по статьям затрат

и составление сметной калькуляции



Под сметной калькуляцией понимается предварительный расчёт ожидаемых затрат, выполненный по номенклатуре статей.

Сметная калькуляция является основным документом, определяющим сумму ассигнований, необходимых для выполнения работы.

Проведем расчёт затрат по статьям.

1. Основная зарплата.



По этой статье учитываются расходы на выплату заработной платы, а также премий из фонда зарплаты всем участникам НИР, работающим в подразделениях.

В состав исполнителей не включаются руководители указанных подразделений, а также работники вспомогательных отделов и служб, зарплата которых входит в состав накладных расходов.

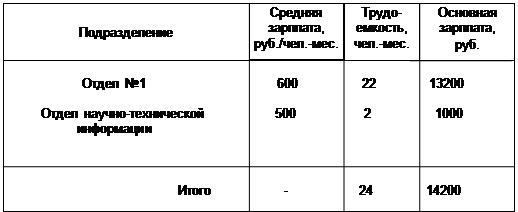

Расходы по заработной плате приведены в таблице:

2. Дополнительная заработная плата и отчисления на

     социальное страхование.

Сумма расходов по основной заработной плате используется при расчёте дополнительной зарплаты и расходов по социальному страхованию, которые включаются в сметную калькуляцию в виде отдельных статей и определяются по формуле:

                                                     ,                            (4.1)

где З1 - основная заработная плата.

Таким образом:

                                     руб.

3. Накладные расходы.

Накладные расходы редко удаётся конкретно спланировать на всё время выполнения работы, поэтому величина накладных расходов выбирается пропорционально объёму расходов по основной заработной плате.

                                                                        (4.2)



                                 руб.

4. Прочие расходы.

По статьям «Материалы и комплектующие изделия», «Специальное оборудование для экспериментальных работ», «Производственные командировки», «Контрагентские и прочие производственные расходы» расходы и расчет сметной калькуляции не планировался.

На основании расчётов затрат по статьям составляется калькуляция сметной стоимости НИР, которая служит для обоснования плановых ассигнований по теме и отчёта по использовании ассигнований.

Итого сметная себестоимость:

 руб.

Цена НТП:

Ц = 1.25 С = 35145 руб.

4.4.Выводы по расчету

            На основании сделанных допущений и проведенных расчётов получены следующие результаты:

n общая продолжительность работ ..............................  6 мес.

n общая трудоёмкость...........................................24 чел.-мес.

n цена НТП...............................................................35145 руб.

            Затраты по этой теме целесообразны, так как результаты этой работы могут быть использованы как для дальнейших научно-технических работ исследовательского характера, так и для разработки и конструирования устройств рассмотренного типа, обладающих более совершенными точностными и технико-эксплуата-ционными характеристиками. Использование таких устройств позволит в будущем снизить их себестоимость засчёт совершенствования элементной базы, а при массовом производстве засчёт постепенного вытеснения более дорогостоящих приборов этого типа.

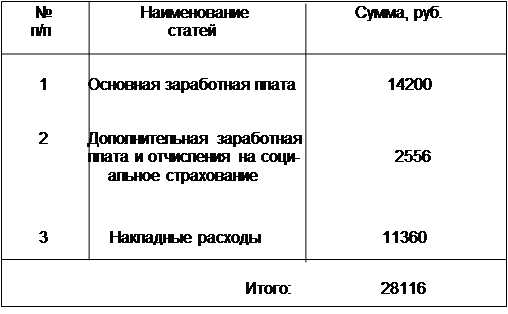

            Результаты расчета сметной калькуляции представлены в табл.4.2.

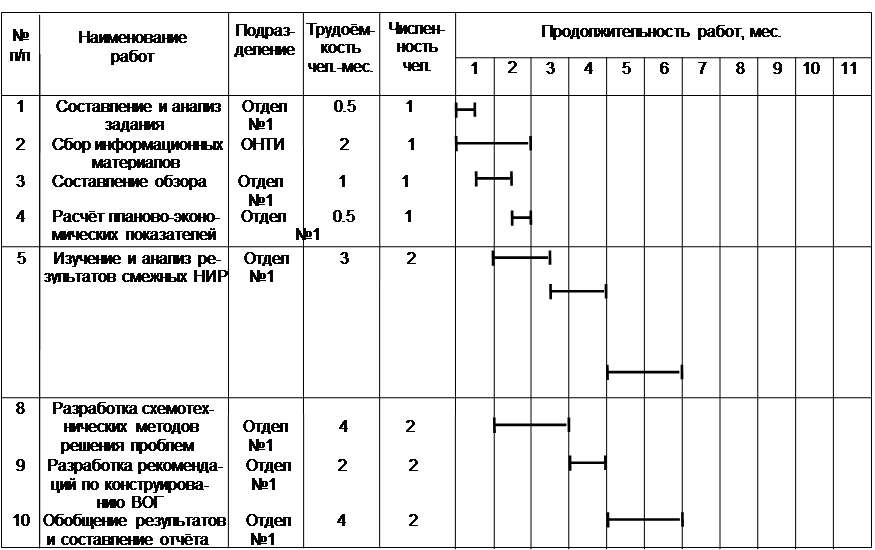

   Ленточный график работ



5. Безопасность жизнедеятельности

и охрана труда

Дипломная работа посвящена анализу погрешностей волоконно-оптического гироскопа.  В ходе ее выполнения были проведены необходимые расчеты и сделаны выводы, которые могут послужить материалом для дальнейших исследований в этой области. При разработке алгоритмов анализа и математическом моделировании описываемых процессов использовался персональный компьютер IBM с процессором Pentium, а также ряд дополнительного оборудования (принтер, модем и т.д.)

Вся пояснительная записка также оформлялась в электронном виде. В связи с этим раздел безопасности жизнедеятельности целесообразно рассмотреть с учетом  ГОСТ  12.4.113-82, а также "СНиП для работников ВЦ".

Так как работа на персональных ЭВМ предполагалась в учебной лаборатории, то основные требования к условиям работы соответствуют «Гигиеническим требованиям к видедисплейным терминалам, персональным электронно-вычислительным машинам и организации работы в ВЦ»

Используемые программные продукты:

n Microsoft Word 7.0

n МathCad 6.0+



Нормальная работа человека-оператора во многом зависит  от того, в какой мере  условия его работы соответствуют оптимальным. При этом под условиями работы подразумевается комплекс различных факторов, установленных стандартами по безопасности труда.

5.1. Организация рабочих мест

Организацию рабочих мест необходимо осуществлять на основе современных эргономических требований. Конструкция рабочей мебели (столы, кресла и стулья) должна обеспечивать возможность  индивидуальной регулировки  соответственно  росту  работающего и создавать удобную позу. Часто используемые предметы и органы управления  должны  находится в оптимальной рабочей зоне.

Рабочее место для выполнения работ в положении сидя должно  соответствовать   требованиям   ГОСТ  12.2.032-88, ГОСТ  22269-88, ГОСТ 21829-88 и требованиям технической  эстетики. Рабочие  места  должны располагаться между собой на расстоянии не менее 1,2 м, рабочий стол должен регулироваться по высоте в пределах 680-760 мм, высота поверхности сиденья должна регулироваться в пределах 400-500 мм.

5.2. Температура, влажность, давление

Системы вентиляции и отопления в лабораторном помещении  должны обеспечивать  параметры  микроклимата  в соответствии с требованием ГОСТ 12.1.005-88, а также  в  соответствии  с  главой  СНиП  2-33-75 "Отопление, вентиляция и кондиционирование воздуха".

n температура: 20 - 2°С;

n влажность:  50 - 10%;

n давление:  нормальное по ГОСТ 12.1.005-88.

Для поддержания заданных значений температуры и влажности в лабораторных помещениях применяют кондиционирование и вентиляцию. Кондиционирование воздуха должно обеспечивать автоматическое поддержание параметров микроклимата в необходимых пределах в  течении  всех сезонов года,  очистку воздуха от пыли и вредных веществ,  создание небольшого избыточного давления в чистых помещениях для  исключения поступления неочищенного воздуха.  Рекомендуемая интенсивность вентиляции для помещений с ЭВМ составляет 0,5-1 куб. м. свежего воздуха в минуту на каждый квадратный метр пола.
