   Реферат: Архитектура IA-32

Реферат: Архитектура IA-32

Введение. 3

Технология SIMD.. 4

Краткое обозрение технологий SIMD.. 5

Технология MMX.. 5

SSE.. 5

SSE2. 6

SSE3. 6

Микроархитектура Intel NetBurst 7

Цели, для которых была разработана Микроархитектура Intel NetBurst 7

Обзор конвейера микроархитектуры Intel NetBurst 7

Блок начальной загрузки. 8

Беспорядочное ядро. 9

Секция изъятий. 9

Обзор блока начальной загрузки конвейера. 11

Предвыборка. 11

Декодер. 11

Исполнительный кэш трасс. 11

Предсказание ветвей. 11

Обзор исполнительного ядра. 13

Задержка инструкций и производительность. 13

Исполнительные блоки и выводные порты.. 13

Кэши. 15

Предвыборка данных. 16

Плюсы и минусы программной и аппаратной предвыборки. 16

Загрузка и хранение. 18

Управление хранением.. 18

Технология Hyper-Threading. 19

Ресурсы процессора и технология Hyper-Threading. 20

Реплицированные ресурсы.. 20

Разделенные ресурсы.. 20

Разделяемые ресурсы.. 20

Микроархитектура конвейера и технология НТ. 21

Блок начальной загрузки конвейера. 21

Исполнительное ядро. 21

Извлечение. 21

Список использованной литературы.. 22


Введение

В этой работе проводиться обзор основных моментов необходимых для оптимизации программного обеспечения для текущего поколения процессоров основанных на технологии IA-32, таких как Intel Pentium 4, Intel Xeon и Intel Pentium M. Работа дает базу для понимания правильного подхода к кодированию для технологии IA-32.

Ключевые моменты, повышающие производительность процессоров текущего поколения на базе IA-32:

·     Расширение инструкций SIMD поддерживающих технологию MMX, потоковые расширения инструкций SIMD (SSE), потоковые расширения инструкций SIMD второй редакции (SSE2) и потоковые расширения инструкций SIMD третьей редакции (SSE3)

·     Микроархитектуры позволяющие выполнение большего количества инструкций на высоких тактовых частотах, иерархия высокоскоростных КЭШей и возможность получать данные по высокоскоростной системной шине

·     Поддержка технологии Hyper Threading

Процессоры Intel Pentium 4 и Intel Xeon построены на микроархитектуре NetBurst. Микроархитектура процессора Intel Pentium M основывается на балансе производительности и низкого энергопотребления.


Технология SIMD

Один из путей к увеличению производительности процессора – это использование технологии вычислений основанной на том, что одна команда оперирует многими данными (single-instruction, multiple data (SIMD)).

Вычисления с помощью SIMD (рисунок 1) представлены в архитектуре IA-32 технологией MMX.Технология MMX позволяет вычислениям SIMD производиться над упакованными целыми числами в виде байтов, слов и двойных слов. Эти целые содержаться в наборе из восьми 64-битных регистрах называемых MMX регистрами (рисунок 2).

В процессоре Intel Pentium III технология SIMD была расширена с помощью потоковых расширений SIMD (SSE). SSE позволяет производить вычисления SIMD над операндами, содержащими четыре упакованных элемента с плавающей точкой одинарной точности. Эти операнды могут храниться как в памяти, так и в одном из 128-битных регистров называемых XMM регистрами (рисунок 2). SSE также расширяет вычислительные способности SIMD, путем добавления дополнительных 64-битных MMX команд.

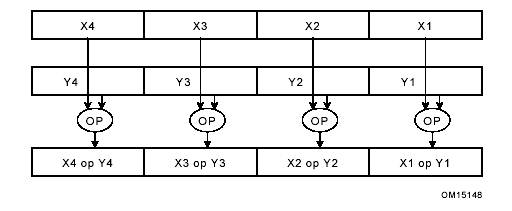

Рисунок 1 показывает типичную схему вычислений SIMD. Два блока по четыре упакованных элемента данных (X1, X2, X3, X4 и Y1, Y2, Y3,Y4), обрабатываемых параллельно с помощью одной операцией над каждой парой элементов данных (X1 и Y1, X2 и Y2, X3 и Y3 и X4 и Y4). Результаты четырех параллельных вычислений сортируются в набор из четырех элементов данных.

Рисунок 1. Схема вычислений SIMD

В процессорах Pentium 4 и Intel Xeon модель вычислений SIMD была далее расширена с помощью SSE2 и SSE3.

SSE2 работает с операндами, хранящимися в памяти или в XMM регистрах. Технология SSE2 расширяет вычисления SIMD для работы с упакованными элементами данных с плавающей точкой двойной точности и 128-битными упакованными целыми числами. В SSE2 введены 144 дополнительные команды для работы с двумя элементами данных с плавающей точкой двойной точности или над упакованными целыми числами в виде шестнадцати  байтов, восьми слов, четырех двойных слов и двух четверных слов.

SSE3 улучшает x87, SSE и SSE2 с помощью добавления тринадцати инструкций, позволяющих повысить производительность приложений в специфичных областях. Таких как: обработка видео, комплексная арифметика синхронизация потоков. SSE3 дополняет SSE и SSE2 с помощью команд ассиметричной обработки данных SIMD, команд позволяющих горизонтальные вычисления, а так же команд позволяющих избежать загрузки в кэш разделенных нитей.

Полный набор технологий SIMD (MMX, SSE, SSE2, SSE3) в технологии IA-32 дает возможность программисту разрабатывать алгоритмы, совмещающие операции над упакованными 64-битными и 128-битными целыми, и операндами с плавающей точкой одинарной и двойной точности.

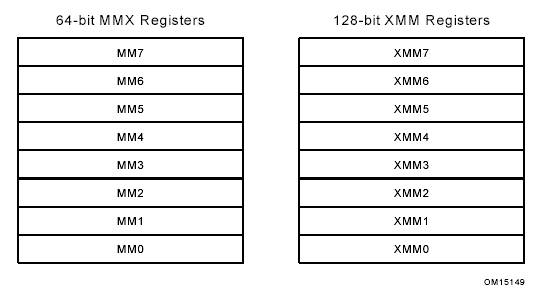

Рисунок 2. Регистры SIMD

SIMD улучшает выполнение 3D графики, распознавание речи, обработки изображений, научных приложений и приложений удовлетворяющих следующим характеристикам:

·     Внутренняя параллельность

·     Рекурсивный доступ к областям памяти

·     Локальные рекурсивные операции над данными

·     Контроль над потоком независимых данных

Инструкции SIMD для работы с числами с плавающей точкой полностью поддерживают стандарт IEEE 754 «для бинарной арифметики чисел с плавающей точкой». Они доступны во всех режимах работы процессора.

Технологии SSE, SSE2 и MMX – это архитектурные дополнения архитектуры IA-32. SSE и SSE2 также включают инструкции кэширования и организации памяти, которые могут улучшить использование КЭШа и производительность приложений.

Краткое обозрение технологий SIMD

Технология MMX

Технология MMX основывается на:

·     64-битных MMX-регистрах

·     поддержке операций SIMD  над упакованными целыми в виде байтов, слов и двойных слов

Инструкции MMX полезны в мультимедийных и коммуникационных приложениях

SSE

SSE основывается на:

·     128-битных XMM-регистрах

·     128-битных типах данных, содержащих четыре упакованных операнда с плавающей точкой одинарной точности

·     инструкциях предвыборки данных

·     инструкциях хранения в течение неопределенного срока и других инструкций кэширования и упорядочивания памяти

·     дополнительной поддержке 64-битных целых SIMD

Инструкции SSE полезны при обработке трехмерной геометрии, 3D-рендеринга, распознавания речи, а  также для кодирования и декодирования видео.

SSE2

SSE2 добавляют следующее:

·     128-битный тип данных с двумя упакованными операндами с плавающей точкой двойной точности

·     128-битные типы данных для целочисленных операций SIMD над целыми в виде шестнадцати байт, восьми слов, четырех двойных слов или двух четверных слов.

·     Поддержку арифметики SIMD над 64-битными целочисленными операндами

·     Инструкции для конвертирования между новыми и существующими типами данных

·     Дополнительная поддержка перемешивания данных

·     Дополнительная поддержка операций кэширования и упорядочивания памяти

Инструкции SSE2 полезны для обработки 3D графики, кодирования и декодирования видео и шифрования.

SSE3

SSE3 добавляет следующее:

·     SIMD операции с плавающей точкой для ассиметричных и горизонтальных вычислений

·     Специальную 128-битную загрузочную инструкцию для избежания разделения нити КЭШа

·     x87 FPU – инструкцию для конвертирования в целое независимо от FCW (floating-point control word)

·     инструкции для поддержки синхронизации потоков

Инструкции SSE3 могут применяться в научных, видео и многопоточных приложениях.


Микроархитектура Intel NetBurst

В этом разделе описываются основные моменты микроархитектуры Intel NetBurst. Он дает техническую базу необходимую для понимания оптимизационных рекомендаций и правил кодирования процессоров Intel Pentium 4 и Intel Xeon.

Микроархитектура Intel NetBurst она спроектирована для достижения высокой производительности при целочисленных вычислениях и вычислениях операндов с плавающей точкой на высоких частотах. Она основывается на следующих моментах:

·     гиперковейерная технология позволяющая работать на высоких частотах (до 10 ГГц)

·     высокопроизводительный, четырехкратный шинный интерфейс для системной шины микроархитектуры Intel NetBurst

·     скоростной движок для снижения задержек исполнения целочисленных инструкций

·     спекулятивное разупорядоченное исполнение для поддержки параллелизма
