Таким образом, при остановке и фибрилляции сердца работа его самостоятельно не восстанавливается, поэтому необходимо оказание первой (доврачебной) помощи в виде искусственного дыхания и непрямого массажа сердца. Как известно, в состоянии клинической смерти человек может находиться в течение 3—5 мин. Если за данный промежуток времени человеку не оказывается помощь, клиническая (мнимая) смерть переходит в биологиче­скую (истинную) смерть — необратимый процесс отми­рания клеток.

Если человек касается одновременно двух точек, меж­ду которыми существует напряжение, и при этом образуется замкнутая цепь, через тело человека проходит ток. Значение этого тока зависит от схемы прикосновения, то есть от того, каких частей электроустановки касается человек, а также от параметров электрической сети. Не касаясь параметров сети, рассмотрим схемы включения человека в цепь тока (схемы прикосновения).

1. Двухфазное (двухполюсное) прикосновение (рисунок 4.1 а, б). При этом человек оказывается под рабочим на­пряжением сети и через него проходит ток. В трехфазной сети ток через человека определяется линейным (междуфазным) напряжением.

2. Однофазное (однополюсное) прикосновение. Если человек, стоя на земле, касается одного из полюсов или одной из фаз, цепь тока замыкается через землю и, далее, через сопротивление изоляции и емкости фаз в сети с изо­лированной нейтралью (рисунок 4.1 в) или через заземление нейтрали (рисунок 4.1 г). При этом через тело человека про­исходит замыкание на землю, так как человек, касаясь провода, соединяет его с землей. Поэтому ток, проходя­щий через человека, можно представить как ток замыка­ния на землю.

3. Прикосновение к заземленным нетоковедущим час­тям, оказавшимся под напряжением. Нетоковедущие части электроустановки нормально не находятся под на­пряжением. Это корпуса электрооборудования, оболоч­ки кабелей и тому подобное. Они могут оказаться под напряжением лишь случайно, в результате повреждения изоляции.  Прикосновение  к  заземленному  корпусу, имеющему контакт с одной из фаз, показано на рисунке 4.1 д. Часть тока замыкания на землю проходит через тело человека, то есть ток через тело человека зависит от тока замыкания на землю. Если человек касается незаземленного корпуса, ока­завшегося под напряжением (рисунок 4.1 е), через человека проходит весь ток замыкания на землю, то есть это случай равноценен однополюсному прикосновению к токоведущим частям.

Различают напряжения прикосновения и шага. Напряжение прикосновения — это напряжение между двумя точками цепи тока, которых одновременно касается че­ловек. Во всех случаях контакта человека с частями, нормально или случайно находящимися под напряже­нием, это напряжение прикладывается ко всей цепи человека, куда входят сопротивления тела человека, обу­ви, пола или грунта, на котором стоит человек. Напря­жение прикосновения приложено только к телу чело­века, а поэтому его можно определить как падение напряжения в теле человека.

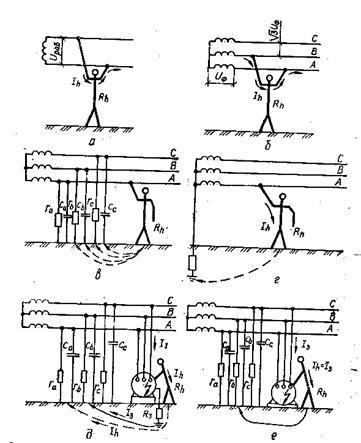

Рисунок 4.1 - Схемы прикосновения к токоведущим частям и к кор­пусу, оказавшемуся под напряжением: а, б — двухфазное (двухполюсное) прикосновение; в,г ¾ однофазное (однополюсное) прикосновение в сети с изолированной и заземленной нейтралью; д, е — прикосновение к «пробитому» корпусу при исправном зазем­лении и отсутствии заземления.

При двухфазном прикосновении к токоведущим час­тям напряжение прикосновения равно рабочему напря­жению электроустановки, а в трехфазной сети — линей­ному напряжению. При однофазном прикосновении к то­коведущим частям напряжение прикосновения опреде­ляется фазным напряжением относительно земли. При прикосновении к заземленным нетоковедущим частям напряжение прикосновения зависят от напряжения корпуса относительно земли.

Напряжение шага — напряжение между двумя точ­ками цепи тока, находящимися на расстоянии шага, на которых одновременно стоит человек. Если человек находится на грунте вблизи заземлителя, с которого стекает ток, то часть этого тока может ответвляться и про­ходить через ноги человека по нижней петле. Ток, про­ходящий через человека, зависит от тока замыкания на землю. Во всех случаях, кроме двухфаз­ного (двухполюсного) прикосновения, в цепи тока через человека участвует грунт (земля), одна из точек касания (или обе) находится на поверхности грунта, при этом ток через человека зависит от тока замыкания на землю. Что­бы выявить эту зависимость и определить ток через человека, надо провести анализ явлений прохождения тока в грунте (тока замыкания на землю).

4.2 Организационно-технические мероприятия по технике безопасности

К организационным мероприятиям, обеспечивающим безопасность работы в электроустановках, относятся оформление работы; допуск к работе; надзор во время работы; оформление перерыва в работе, переводов на другое рабочее место и окончания работы.

Оформление работы. Работы в электроустановках производятся по письменному или устному распоряжению. По письменному распоряжению – наряду, определяющему категорию и характер работы, её место и время, квалификационный состав бригады, условия безопасного выполнения, ответственных работников (руководитель или производитель работ и наблюдающий), выполняют работы с полным и частичным снятием напряжения, а также работы без снятия напряжения вблизи и на токоведущих частях, находящихся под напряжением. По устному распоряжению работы могут выполнятся только в аварийных случаях, а также некоторые работы без снятия напряжения, выполняемые вдали от токоведущих частей, находящихся под напряжением.

Допуск к работе. Допуск бригады к работе осуществляет специальный работник в присутствии бригады и руководителя работ. В случае если работа выполняется по приказу энергодиспетчера, приказ одновременно является разрешением на допуск бригады к работе. Перед допуском бригады к работе руководитель проводит инструктаж. При этом он уточняет границы участка, в пределах которого должны выполнятся работы, указывает категорию работ, определяет места установки заземляющих штанг и ограждения места работы, распределяет обязанности между членами бригады.

Надзор во время работы. Все работы на контактной сети, линиях электропередачи выполняются не менее чем двумя работниками. Надзор, как правило, осуществляет руководитель работ без права участия в работе. При необходимости, когда он как работник с высокой квалификационной группой сам выполняет наиболее сложную работу, надзор за исполнителями в это время ведет специально выделенный из членов бригады наблюдающий.

Оформление перерыва на работе, переводов на другое рабочее место и окончания работы. В процессе выполнения работы бригаде предоставляются перерывы для отдыха и приема пищи,  а также в случае перехода от одной категории работ к другой. Перед началом перерыва руководитель дает команду о прекращении работы, убеждается в том, что все работники её окончили, убрали инструмент и приспособления, а при работе с отключением и заземлением сняли заземляющие штанги. После этого руководитель собирает всю бригаду вместе и объявляет перерыв. По окончанию перерыва руководитель заново осуществляет допуск к работе. Перевод бригады на другое рабочее место допускающий или ответственный руководитель оформляет в наряде. По окончании работы бригада приводит рабочее место в порядок, а руководитель после организованного выхода бригады осмотра оборудования и места работы расписывается в наряде об её окончании.

4.3 Технические средства защиты, обеспечивающие безопасность работ; оценка их эффективности

Электрозащитные средства по назначению подразделяются на: изолирующие; ограждающие; вспомогательные.

Изолирующие служат для изоляции человека от токоведущих частей и в свою очередь подразделяются на основные и дополнительные.

Основные — это те средства защиты, изоляция которых длительно выдерживает рабочее напряжение. Они позволяют прикасаться к токоведущим частям под напряжением. К ним относятся:

–   изолирующие штанги;

–   изолирующие и электроизмерительные клещи;

–   диэлектрические перчатки;

–   диэлектрическая обувь;

–   слесарно-монтажный инструмент с изолирующими рукоятками;

–   указатели напряжения.

Дополнительные средства сами по себе не обеспечивают защиту от электрического тока, а применяются совместно с основными средствами, это ­­изолирующие подставки, коврики, боты.

Ограждающие защитные средства служат для временного ограждения токоведущих частей, а также для предупреждения ошибочных действий в работе с коммутационной аппаратурой. Это переносные ограждения, щиты, изолирующие накладки, переносные заземления. Вспомогательные средства служат для защиты от падения с высоты и прочих повреждений. К ним относятся предохранительные пояса, страхующие канаты, когти, очки, рукавицы.

Сигнализация (звуковая, световая и комбинированная) предназначена для предупреждения персонала о наличии напряжения или его отсутствии.

Плакаты служат для предупреждения об опасности приближения к частям электроустановок. Они могут быть: предупреждающими, запрещающими, предписывающими и указательными.

Блокировка — это устройство, предотвращающее попадание работающих под напряжение в результате ошибочных действий. Блокировка по принципу действия подразделяется на: электрическая (непосредственно коммутирует блок контакта в электрической цепи); механическая (запирает замок).

Основными мерами защиты от поражения электриче­ским током являются:

- обеспечение недоступности токоведущих частей, на­ходящихся под напряжением, для случайного прикосно­вения;

- электрическое разделение сети;
