Реферат: Локальная сеть Ethernet в жилом микрорайоне

Процедура типа 1 определяет обмен данными без предварительного установления соединения и без повторной передачи кадров в случае обнаружения ошибочной ситуации, то есть является процедурой дейтаграммного типа. Поле управления для этого типа процедур имеет значение 03, что определяет все кадры как ненумерованные.

Процедура типа 2 определяет режим обмена с установлением соединений, нумерацией кадров, управлением потоком кадров и повторной передачей ошибочных кадров. В этом режиме протокол LLC аналогичен протоколу HDLC.

Процедура типа 3 определяет режим передачи данных без установления соединения, но с получением подтверждения о доставке информационного кадра адресату.

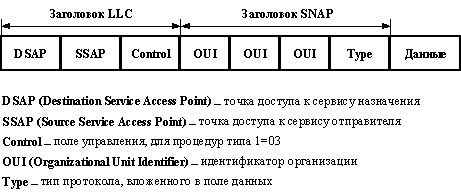

Рисунок 1.1 - Формат кадра LLC с расширением SNAP

Существует расширение формата кадра LLC, называемое SNAP (Subnetwork Access Protocol). В случае использования расширения SNAP в поля DSAP и SSAP записывается значение AA, тип кадра по-прежнему равен 03, а для обозначения типа протокола, вложенного в поле данных, используются следующие 4 байта, причем байты идентификатора организации (OUI) всегда равны 00 (за исключением протокола AppleTalk), а последний байт (TYPE) содержит идентификатор типа протокола (например, 0800 для IP).

Заголовки LLC или LLC/SNAP используются мостами и коммутаторами для трансляции протоколов канального уровня по стандарту IEEE 802.2H.

Подуровень MAC ответственен за формирование кадра Ethernet, получение доступа к разделяемой среде передачи данных и за отправку с помощью физического уровня кадра по физической среде узлу назначения.

Разделяемая среда Ethernet, независимо от ее физической реализации (коаксиальный кабель, витая пара или оптоволокно с повторителями), в любой момент времени находится в одном из трех состояний - свободна, занята, коллизия. Состояние занятости соответствует нормальной передаче кадра одним из узлов сети. Состояние коллизии возникает при одновременной передаче кадров более, чем одним узлом сети.

MAC-подуровень каждого узла сети получает от физического уровня информацию о состоянии разделяемой среды. Если она свободна, и у MAC-подуровня имеется кадр для передачи, то он передает его через физический уровень в сеть. Физический уровень одновременно с побитной передачей кадра следит за состоянием среды. Если за время передачи кадра коллизия не возникла, то кадр считается переданным. Если же за это время коллизия была зафиксирована, то передача кадра прекращается, и в сеть выдается специальная последовательность из 32 бит (jam-последовательность), которая должна помочь однозначно распознать коллизию всеми узлами сети.

После фиксации коллизии MAC-подуровень делает случайную паузу, а затем вновь пытается передать данный кадр. Случайный характер паузы уменьшает вероятность одновременной попытки захвата разделяемой среды несколькими узлами при следующей попытке. Интервал, из которого выбирается случайная величина паузы, возрастает с каждой попыткой (до 10-ой), так что при большой загрузке сети и частом возникновении коллизий происходит притормаживание узлов. Максимальное число попыток передачи одного кадра - 16, после чего MAC-подуровень оставляет данный кадр и начинает передачу следующего кадра, поступившего с LLC-подуровня.

MAC-подуровень узла приемника, который получает биты кадра от своего физического уровня, проверяет поле адреса кадра, и если адрес совпадает с его собственным, то он копирует кадр в свой буфер. Затем он проверяет, не содержит ли кадр специфические ошибки: по контрольной сумме (FCS error), по максимально допустимому размеру кадра (jabber error), по минимально допустимому размеру кадра (runts), по неверно найденным границам байт (alignment error). Если кадр корректен, то его поле данных передается на LLC-подуровень, если нет - то отбрасывается.

Форматы кадров технологии Fast Ethernet не отличаются от форматов кадров технологий 10-Мегабитного Ethernet'a. На рисунке 1.2 приведен формат MAC-кадра Ethernet, а также временные параметры его передачи по сети для скорости 10 Мб/с и для скорости 100 Мб/с.

В кадрах стандарта Ethernet-II (или Ethernet DIX), опубликованного компаниями Xerox, Intel и Digital еще до появления стандарта IEEE 802.3, вместо двухбайтового поля L (длина поля данных) используется двухбайтовое поле T (тип кадра). Значение поля типа кадра всегда больше 1518 байт, что позволяет легко различить эти два разных формата кадров Ethernet DIX и IEEE 802.3.

Все времена передачи кадров Fast Ethernet в 10 раз меньше соответствующих времен технологии 10-Мегабитного Ethernet'а: межбитовый интервал составляет 10 нс вместо 100 нс, а межкадровый интервал - 0.96 мкс вместо 9.6 мкс соответственно.

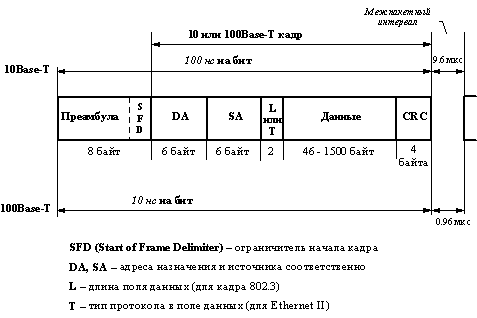

Рисунок 1.2 - Формат MAC-кадра и времена его передачи

1.1.1 Спецификации физического уровня Fast Ethernet

Для технологии Fast Ethernet разработаны различные варианты физического уровня, отличающиеся не только типом кабеля и электрическими параметрами импульсов, как это сделано в технологии 10 Мб/с Ethernet, но и способом кодирования сигналов, и количеством используемых в кабеле проводников. Поэтому физический уровень Fast Ethernet имеет более сложную структуру, чем классический Ethernet.

Физический уровень состоит из трех подуровней:

- Уровень согласования (reconciliation sublayer).

- Независимый от среды интерфейс (Media Independent Interface, MII).

- Устройство физического уровня (Physical layer device, PHY).

- Устройство физического уровня (PHY) обеспечивает кодирование данных, поступающих от MAC-подуровня для передачи их по кабелю определенного типа, синхронизацию передаваемых по кабелю данных, а также прием и декодирование данных в узле-приемнике.

Интерфейс MII поддерживает независимый от используемой физической среды способ обмена данными между MAC-подуровнем и подуровнем PHY. Этот интерфейс аналогичен по назначению интерфейсу AUI классического Ethernet'а за исключением того, что интерфейс AUI располагался между подуровнем физического кодирования сигнала (для любых вариантов кабеля использовался одинаковый метод физического кодирования - манчестерский код) и подуровнем физического присоединения к среде, а интерфейс MII располагается между MAC-подуровнем и подуровнями кодирования сигнала, которых в стандарте Fast Ethernet три - FX, TX и T4.

Подуровень согласования нужен для того, чтобы согласовать работу подуровня MAC с интерфейсом MII.

1.1.1.1 Физический уровень 100Base-FX - многомодовое оптоволокно

Физический уровень PHY ответственен за прием данных в параллельной форме от MAC-подуровня, трансляцию их в один (TX или FX) или три последовательных потока бит с возможностью побитной синхронизации и передачу их через разъем на кабель. Аналогично, на приемном узле уровень PHY должен принимать сигналы по кабелю, определять моменты синхронизации бит, извлекать биты из физических сигналов, преобразовывать их в параллельную форму и передавать подуровню MAC.

Структура физического уровня 100Base-FX представлена на рисунке 1.3.

Эта спецификация определяет работу протокола Fast Ethernet по многомодовому оптоволокну в полудуплексном и полнодуплексном режимах на основе хорошо проверенной схемы кодирования и передачи оптических сигналов, использующейся уже на протяжении ряда лет в стандарте FDDI. Как и в стандарте FDDI, каждый узел соединяется с сетью двумя оптическими волокнами, идущими от приемника (Rx) и от передатчика (Tx).

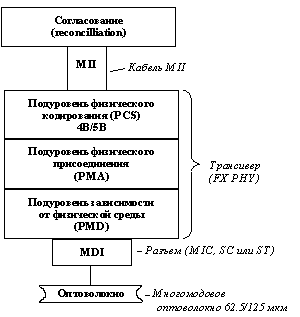

Рисунок 1.3 - Физический уровень PHY FX

Между спецификациями PHY FX и PHY TX есть много общего, поэтому общие для двух спецификаций свойства будут даваться под обобщенным названием PHY FX/TX.

Метод кодирования 4B/5B

10 Мб/с версии Ethernet используют манчестерское кодирование для представления данных при передаче по кабелю. Метод кодирования 4B/5B определен в стандарте FDDI, и он без изменений перенесен в спецификацию PHY FX/TX. При этом методе каждые 4 бита данных MAC-подуровня (называемых символами) представляются 5 битами. Использование избыточного бита позволяет применить потенциальные коды при представлении каждого из пяти бит в виде электрических или оптических импульсов. Потенциальные коды обладают по сравнению с манчестерскими кодами более узкой полосой спектра сигнала, а, следовательно, предъявляют меньшие требования к полосе пропускания кабеля. Однако прямое использование потенциальных кодов для передачи исходных данных без избыточного бита невозможно из-за плохой самосинхронизации приемника и источника данных: при передаче длинной последовательности единиц или нулей в течение долгого времени сигнал не изменяется и приемник не может определить момент чтения очередного бита.

При использовании пяти бит для кодирования шестнадцати исходных 4-х битовых комбинаций, можно построить такую таблицу кодирования, в которой любой исходный 4-х битовый код представляется 5-ти битовым кодом с чередующимися нулями и единицами. Тем самым обеспечивается синхронизация приемника с передатчиком. Так как исходные биты MAC-подуровня должны передаваться со скоростью 100Мб/c, то наличие одного избыточного бита вынуждает передавать биты результирующего кода 4B/5B со скоростью 125 Мб/c, то есть межбитовое расстояние в устройстве PHY составляет 8 наносекунд.

Так как из 32 возможных комбинаций 5-битовых порций для кодирования порций исходных данных нужно только 16, то остальные 16 комбинаций в коде 4В/5B используются в служебных целях.

Наличие служебных символов позволило использовать в спецификациях FX/TX схему непрерывного обмена сигналами между передатчиком и приемником и при свободном состоянии среды, что отличает их от спецификации 10Base-T, когда незанятое состояние среды обозначается полным отсутствием на ней импульсов информации. Для обозначения незанятого состояния среды используется служебный символ Idle (11111), который постоянно циркулирует между передатчиком и приемником, поддерживая их синхронизм и в периодах между передачами информации, а также позволяя контролировать физическое состояние линии.
