Реферат: Локальные сети на основе коммутаторов

Размер адресной таблицы

Максимальная емкость адресной таблицы определяет максимальное количество MAC-адресов, с которыми может одновременно оперировать коммутатор. Так как коммутаторы чаще всего используют для выполнения операций каждого порта выделенный процессорный блок со своей памятью для хранения экземпляра адресной таблицы, то размер адресной таблицы для коммутаторов обычно приводится в расчете на один порт. Экземпляры адресной таблицы разных процессорных модулей не обязательно содержат одну и ту же адресную информацию - скорее всего повторяющихся адресов будет не так много, если только распределение трафика каждого порта не полностью равновероятное между остальными портами. Каждый порт хранит только те наборы адресов, которыми он пользуется в последнее время.

Значение максимального числа МАС-адресов, которое может запомнить процессор порта, зависит от области применения коммутатора. Коммутаторы рабочих групп обычно поддерживают всего несколько адресов на порт, так как они предназначены для образования микросегментов. Коммутаторы отделов должны поддерживать несколько сотен адресов, а коммутаторы магистралей сетей - до нескольких тысяч, обычно 4К - 8К адресов.

Недостаточная емкость адресной таблицы может служить причиной замедления работы коммутатора и засорения сети избыточным трафиком. Если адресная таблица процессора порта полностью заполнена, а он встречает новый адрес источника в поступившем пакете, то он должен вытеснить из таблицы какой-либо старый адрес и поместить на его место новый. Эта операция сама по себе отнимет у процессора часть времени, но главные потери производительности будут наблюдаться при поступлении кадра с адресом назначения, который пришлось удалить из адресной таблицы. Так как адрес назначения кадра неизвестен, то коммутатор должен передать этот кадр на все остальные порты. Эта операция будет создавать лишнюю работу для многих процессоров портов, кроме того, копии этого кадра будут попадать и на те сегменты сети, где они совсем необязательны.

Некоторые производители коммутаторов решают эту проблему за счет изменения алгоритма обработки кадров с неизвестным адресом назначения. Один из портов коммутатора конфигурируется как магистральный порт, на который по умолчанию передаются все кадры с неизвестным адресом. В маршрутизаторах такой прием применяется давно, позволяя сократить размеры адресных таблиц в сетях, организованных по иерархическому принципу.

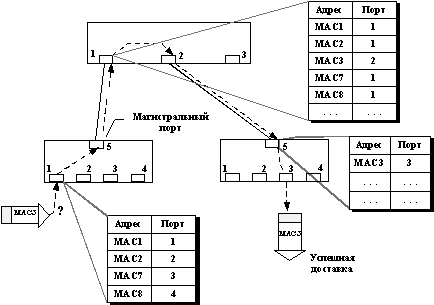

Передача кадра на магистральный порт производится в расчете на то, что этот порт подключен к вышестоящему коммутатору, который имеет достаточную емкость адресной таблицы и знает, куда нужно передать любой кадр. Пример успешной передачи кадра при использовании магистрального порта приведен на рисунке 4.10. Коммутатор верхнего уровня имеет информацию о всех узлах сети, поэтому кадр с адресом назначения МАС3, переданный ему через магистральный порт, он передает через порт 2 коммутатору, к которому подключен узел с адресом МАС3.

Рис. 4.10. Использование магистрального порта для доставки кадров
с неизвестным адресом назначения

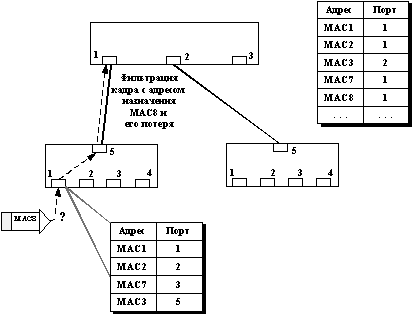

Хотя метод магистрального порта и будет работать эффективно во многих случаях, но можно представить такие ситуации, когда кадры будут просто теряться. Одна из таких ситуаций изображена на рисунке 4.11. Коммутатор нижнего уровня удалил из своей адресной таблицы адрес МАС8, который подключен к его порту 4, для того, чтобы освободить место для нового адреса МАС3. При поступлении кадра с адресом назначения МАС8, коммутатор передает его на магистральный порт 5, через который кадр попадает в коммутатор верхнего уровня. Этот коммутатор видит по своей адресной таблице, что адрес МАС8 принадлежит его порту 1, через который он и поступил в коммутатор. Поэтому кадр далее не обрабатывается и просто отфильтровывается, а, следовательно, не доходит до адресата. Поэтому более надежным является использование коммутаторов с достаточным количеством адресной таблицы для каждого порта, а также с поддержкой общей адресной таблицы модулем управления коммутатором.

Рис. 4.11. Потеря кадра при использовании магистрального порта

Объем буфера

Внутренняя буферная память коммутатора нужна для временного хранения кадров данных в тех случаях, когда их невозможно немедленно передать на выходной порт. Буфер предназначен для сглаживания кратковременных пульсаций трафика. Ведь даже если трафик хорошо сбалансирован и производительность процессоров портов, а также других обрабатывающих элементов коммутатора достаточна для передачи средних значений трафика, то это не гарантирует, что их производительности хватит при очень больших пиковых значениях нагрузок. Например, трафик может в течение нескольких десятков миллисекунд поступать одновременно на все входы коммутатора, не давая ему возможности передавать принимаемые кадры на выходные порты.

Для предотвращения потерь кадров при кратковременном многократном превышении среднего значения интенсивности трафика (а для локальных сетей часто встречаются значения коэффициента пульсации трафика в диапазоне 50 - 100) единственным средством служит буфер большого объема. Как и в случае адресных таблиц, каждый процессорный модуль порта обычно имеет свою буферную память для хранения кадров. Чем больше объем этой памяти, тем менее вероятны потери кадров при перегрузках, хотя при несбалансированности средних значений трафика буфер все равно рано или поздно переполниться.

Обычно коммутаторы, предназначенные для работы в ответственных частях сети, имеют буферную память в несколько десятков или сотен килобайт на порт. Хорошо, когда эту буферную память можно перераспределять между несколькими портами, так как одновременные перегрузки по нескольким портам маловероятны. Дополнительным средством защиты может служить общий для всех портов буфер в модуле управления коммутатором. Такой буфер обычно имеет объем в несколько мегабайт.

Дополнительные возможности коммутаторов

Так как коммутатор представляет собой сложное вычислительное устройство, имеющее несколько процессорных модулей, то естественно нагрузить его помимо выполнения основной функции передачи кадров с порта на порт по алгоритму моста и некоторыми дополнительными функциями, полезными при построении надежных и гибких сетей. Ниже описываются наиболее распространенные дополнительные функции коммутаторов, которые поддерживаются большинством производителей коммуникационного оборудования.

Трансляция протоколов канального уровня

Коммутаторы могут выполнять трансляцию одного протокола канального уровня в другой, например, Ethernet в FDDI, Fast Ethernet в Token Ring и т.п. При этом они работают по тем же алгоритмам, что и транслирующие мосты, то есть в соответствии со спецификациями RFC 1042 и 802.1H, определяющими правила преобразования полей кадров разных протоколов.

Трансляцию протоколов локальных сетей облегчает тот факт, что наиболее сложную работу, которую часто выполняют маршрутизаторы и шлюзы при объединении гетерогенных сетей, а именно работу по трансляции адресной информации, в данном случае выполнять не нужно. Все конечные узлы локальных сетей имеют уникальные адреса одного и того же формата, независимо от поддерживаемого протокола. Поэтому адрес сетевого адаптера Ethernet понятен сетевому адаптеру FDDI, и они могут использовать эти адреса в полях своих кадров не задумываясь о том, что узел, с которым они взаимодействуют, принадлежит сети, работающей по другой технологии.

Поэтому при согласовании протоколов локальных сетей коммутаторы не строят таблиц соответствия адресов узлов, а переносят адреса назначения и источника из кадра одного протокола в кадр другого протокола. Единственным преобразованием, которое, возможно, придется при этом выполнить, является преобразование порядка бит в байте, если согласуется сеть Ethernet с сетью Token Ring или FDDI. Это связано с тем, что в сетях Ethernet принята так называемая каноническая форма передачи адреса по сети, когда сначала передается самый младший бит самого старшего байта адреса. В сетях FDDI и Token Ring всегда передается сначала самый старший бит самого старшего байта адреса. Так как технология 100VG-AnyLAN использует кадры или Ethernet или Token Ring, то ее трансляция в другие технологии зависит от того, кадры каких протоколов используются в данном сегменте сети 100VG-AnyLAN.

Кроме изменения порядка бит при передаче байт адреса, трансляция протокола Ethernet (и Fast Ethernet, который использует формат кадров Ethernet) в протоколы FDDI и Token Ring включает выполнение следующих (возможно не всех) операций:

• Вычисление длины поля данных кадра и помещение этого значения в поле Length при передаче кадра из сети FDDI или Token Ring в сеть Ethernet 802.3 (в кадрах FDDI и Token Ring поле длины отсутствует).
• Заполнение полей статуса кадра при передаче кадров из сети FDDI или Token Ring в сеть Ethernet. Кадры FDDI и Token Ring имеют два бита, которые должны быть установлены станцией, которой предназначался кадр - бит распознавания адреса A и бит копирования кадра С. При получении кадра станция должна установить эти два бита для того, чтобы кадр, вернувшийся по кольцу к станции, его сгенерировавшей, принес данные обратной связи. При передаче коммутатором кадра в другую сеть нет стандартных правил для установки бит А и С в кадре, который возвращается по кольцу к станции-источнику. Поэтому производители коммутаторов решают эту проблему по своему усмотрению.
• Отбрасывание кадров, передаваемых из сетей FDDI или Token Ring в сеть Ethernet с размером поля данных большим, чем 1500 байт, так как это максимально возможное значение поля данных для сетей Ethernet. В дальнейшем возможно усечение максимального размера поля данных сетей FDDI или Token Ring средствами протоколов верхнего уровня, например, TCP. Другим вариантом решения этой проблемы является поддержка коммутатором IP фрагментации, но это требует, во-первых, реализации в коммутаторе протокола сетевого уровня, а во-вторых, поддержки протокола IP взаимодействующими узлами транслируемых сетей.
• Заполнение поля Type (тип протокола в поле данных) кадра Ethernet II при приходе кадров из сетей, поддерживающих кадры FDDI или Token Ring, в которых это поле отсутствует. Для сохранения информации поля Type в стандарте RFC 1042 предлагается использовать поле Type заголовка кадра LLC/SNAP, вкладываемого в поле данных МАС-кадра протоколов FDDI или Token Ring. При обратном преобразовании значение из поля Type заголовка LLC/SNAP переносится в поле Type кадра Ethernet II.
• Пересчет контрольной суммы кадра в соответствии со сформированными значениями служебных полей кадра.

Поддержка алгоритма Spanning Tree

Алгоритм Spanning Tree (STA) позволяет коммутаторам автоматически определять древовидную конфигурацию связей в сети при произвольном соединения портов между собой. Как уже отмечалось, для нормальной работы коммутатора требуется отсутствие замкнутых маршрутов в сети. Эти маршруты могут создаваться администратором специально для образования резервных связей или же возникать случайным образом, что вполне возможно, если сеть имеет многочисленные связи, а кабельная система плохо структурирована или документирована.
