Реферат: Локальные сети на основе коммутаторов

Коммутаторы отделов и центров обработки данных

• Модульное исполнение;
• Поддержка нескольких протоколов;
• Встроенные средства обеспечения отказоустойчивости:
• избыточные источники питания;
• модули hot-swap.
• Пользовательские фильтры;
• Поддержка виртуальных сегментов;

Примеры: 3Com LANplex 2500, SMC ES/1, Bay Networks LattisSwitch System 28115.

Коммутаторы магистралей зданий/кампусов

• Те же свойства, что и у коммутаторов отделов;
• Шасси с большим количеством слотов (10 - 14);
• Внутренняя пропускная способность 1 - 10 Гб/с;
• Поддержка 1 - 2 протоколов маршрутизации (локальные интерфейсы) для образования виртуальных сетей.

Примеры: 3Com LANplex 6000, Cabletron MMAC Plus, LANNET LET-36, Cisco Catalist 5000, Bay Networks System 5000.

Коммутаторы Catalyst компании Cisco Systems

Коммутатор Catalyst 5000 представляет собой старшую модель семейства Catalyst. Это модульная, многоуровневая платформа коммутации, которая обеспечивает высокий уровень производительности, предоставляя возможность как для создания выделенных соединений в сети Ethernet со скоростями 10 и 100 Mб/с, так и для организации взаимодействия с сетями FDDI и АТМ.

Шасси Catalyst 5000 имеет 5 разъемов. В один разъем устанавливается модуль управления Supervisor Engine, который управляет доступом к коммутируемой матрице, имеющей возможность коммутации более 1 млн. пакетов в секунду. Модуль поддерживает функции локального и удаленного управления и имеет два порта Fast Ethernet, которые могут использоваться для соединения серверов сети или каскадирования устройств Catalyst 5000. Остальные разъемы могут использоваться для установки следующих модулей:

• 24 порта 10Base-T;
• 12 портов 10Base-FL;
• 12 портов 100Base -TX;
• 12 портов 100Base-FX;
• 1 порт DAS CDDI/FDDI (не более 3-х модулей в шасси);
• 1 порт 155 Мб/с АТМ (не более 3-х модулей в шасси).

Одно устройство Catalyst 5000 может поддерживать до 96 коммутируемых портов Ethernet и до 50 коммутируемых портов Fast Ethernet.

Поддерживается формирование виртуальных сетей как в пределах одного устройства Catalyst 5000, так и для нескольких устройств на основе группирования портов. Можно создать до 1000 виртуальных сетей для нескольких устройств Catalyst 5000, соединенных интерфейсами Fast Ethernet, CDDI/FDDI или ATM. Любой интерфейс Fast Ethernet может быть сконфигурирован как интерфейс InterSwitch Link (ISL) для поддержки нескольких виртуальных сетей. Интерфейс ISL - частное решение компании Cisco для передачи информации между коммутаторами о виртуальных сетях.

Все виртуальные сети поддерживают протокол IEEE 802.1d Spanning Tree для обеспечения отказоустойчивых соединений. При использовании интерфейса АТМ для соединения коммутаторов поддержка виртуальных сетей осуществляется на основе спецификации LANE через виртуальные соединения. Интерфейс FDDI поддерживает виртуальные сети с помощью спецификации 802.10.

Отличительной особенностью коммутаторов Catalyst является выполнение коммутации на 3 уровне модели OSI, что позволяет объединять виртуальные сети внутри устройства (для этого требуется дополнительное программное обеспечение).

Модуль управления коммутацией поддерживает три уровня очередей кадров с различными приоритетами, причем приоритеты назначаются для каждого порта отдельно. Это позволяет эффективно обслуживать мультимедийный трафик.

Большой буфер (по 192 Кбайта на порт) обеспечивает сохранение и передачу информации при пиковых нагрузках.

Система Catalyst 3000 представляет собой оригинальную реализацию стековой архитектуры для коммутаторов. Эта архитектура поддерживается устройствами двух типов:

• Коммутатор Catalyst 3000 c 16 портами 10Base-T, одним портом AUI и двумя слотами расширения. Модули расширения могут иметь либо 1 порт 100Base-TX, либо 3 порта 10Base-FL, либо 4 порта 10Base-T, либо 1 порт ATM. Порт мониторинга осуществляет зекрализацию любого порта данных на внешний порт.
• Catalyst Matrix - 8-ми портовая матрица коммутация, с помощью которой можно объединить в стек до 8 коммутаторов Catalyst 3000 для создания единого коммутирующего центра.

Коммутаторы Catalyst 3000 подключаются к Catalyst Matrix через специальные 280 Мб/с порты. Производительность шины Catalyst Matryx составляет 3.84 Гб/с.

Коммутатор работает под управлением IOS и использует два алгоритма коммутации - cut-throw и store-and-forward.

Стек Catalyst 3000 поддерживает до 64 виртуальных сетей и позволяет фильтровать трафик по адресу источника и адресу назначения. Максимальное число MAC-адресов - до 10К на устройство.

Поддерживается алгоритм Spanning Tree и SNMP-управление.

Коммутатор EliteSwitch ES/1 компании SMC

Корпорация SMC (сейчас ее подразделение коммутаторов является частью компании Cabletron) разработала коммутатор EliteSwitch ES/1 как эффективный инструмент для создания внутренней магистрали сети средних размеров. Коммутатор ES/1 сочетает в себе функции высокопроизводительного коммутатора технологий Ethernet/Token Ring/FDDI и локального маршрутизатора, позволяющего создавать виртуальные сети IP и IPX на основе виртуальных коммутируемых рабочих групп. Таким образом, в одном устройстве объединены функции switching и internetworking, необходимые для построения на базе внутренней скоростной шины структурированной локальной сети. Коммутатор поддерживает и глобальные связи с топологией "точка-точка" по линиям T1/E1, позволяя связывать несколько локальных сетей, построенных на его основе, друг с другом.

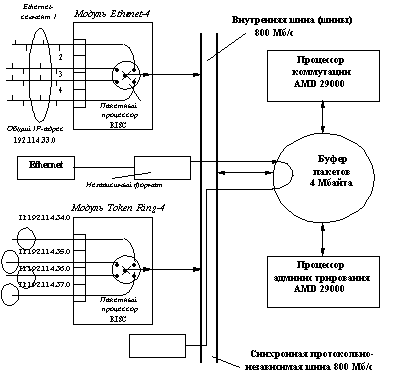

Рис. 7.1. Структура коммутатора ES/1

Коммутатор ES/1 работает по технологии коммутации с буферизацией, что позволяет ему транслировать протоколы канального уровня, осуществлять пользовательскую фильтрацию, сбор статистики и локальную маршрутизацию.

Организация коммутатора ES/1

Модульный концентратор ES/1 компании SMC (рисунок 7.1) представляет собой устройство в виде корпуса-шасси с задней коммуникационной платой, на которой выполнена внутренняя шина с производительностью 800 Мб/с. Блок обработки пакетов (Packet Processing Engine) включает в себя два процессорных модуля, оснащенных высокопроизводительными RISC-процессорами AMD 29000. Один из процессоров предназначен для передачи пакетов (то есть выполняет функции коммутации), а другой осуществляет администрирование - фильтрацию на портах концентратора в соответствии с масками, введенными администратором, и управляет всей логикой работы концентратора. Оба процессора имеют доступ к общей памяти объемом 4 МБ.

Как уже отмечалось, модуль обработки пакетов коммутатора ES/1 построен на сдвоенной процессорной архитектуре, причем каждый из процессоров отвечает за свои функции. Однако в случае отказа одного из них второй процессор возьмет на себя все функции первого. При этом коммутатор в целом продолжит нормальную работу, может только несколько снизиться его производительность.

Адресная таблица концентратора позволяет сохранять до 8192 МАС-адресов.

Программное обеспечение, управляющее работой концентратора ES/1, дублируется в двух банках Flash-памяти. Во-первых, это позволяет производить upgrade новых версий программного обеспечения без прекращения выполнения концентратором своих основных функций по коммутации пакетов, а во-вторых, сбой при загрузке нового ПО из банка Flash-памяти не приведет к отказу концентратора, поскольку ПО из первого банка памяти останется в рабочем состоянии, и концентратор автоматически перезагрузит его.

В слоты концентратора вставляются сетевые коммуникационные модули, при этом реализована технология автоматической самоконфигурации plug-and-play. Каждый модуль оснащен собственным RISC-процессором, который преобразует приходящие пакеты в протокольно-независимый вид (это означает, что сохраняются только блок данных, адреса приемника и источника, а также информация о сетевом протоколе) и передает их далее по внутренней шине в блок обработки пакетов.

Отказоустойчивость работы модулей обеспечивается наличием в каждом из них специального сенсора, посылающего предупреждение на консоль оператора при приближении температуры к критической отметке. Это может произойти, например, по причине запыления воздушных фильтров. Если температура продолжает повышаться и превышает второе пороговое значение, модуль автоматически отключается от питания для предотвращения выхода из строя элементной базы. При снижении температуры модуль автоматически продолжит работу.

Важной особенностью концентратора ES/1 является встроенная система защиты от "штормов" широковещательных пакетов (broadcast storm). Программное обеспечение концентратора ES/1 позволяет установить предельную частоту прихода таких пакетов на каждый порт концентратора, в случае превышения которой широковещательные пакеты перестают передаваться в другие сегменты сети, что сохраняет их работоспособность.

Фильтрация и виртуальные рабочие группы

С помощью механизма маскирования портов администратор может создавать виртуальные рабочие группы с целью защиты от несанкционированного доступа и повышения производительности ЛВС путем перераспределения информационных потоков. Фильтрацию можно включать на входящие и/или выходящие пакеты, по MAC-адресу или по всему сегменту и так далее. Всего маска может содержать до 20-ти условий, объединенных булевыми операндами "AND" и "OR". Понятно, что каждый пакет, приходящий на порт коммутатора, должен быть дополнительно проверен на соответствие условиям фильтрации, что требует дополнительных вычислительных ресурсов и может привести к снижению производительности. То, что в ES/1 один из двух процессоров выделен для проверки условий фильтрации, обеспечивает сохранение высокой производительности коммутатора при введенных администратором масках.
