   Реферат: Оптоволокно

Определение количества волокон в кабеле зависит от сферы применения будущего изделия. Внутри жгута волокна могут располагаться свободно относительно друг друга (за исключением концов жгута) - в таком случае жгут называется весьма гибким.

Для изготовления жгутов удобны волокна диаметром 50 микрон. Такие волокна достаточно прочны; укладка таких волокон относительно несложна. Более тонкие волокна ломаются при регулярной укладке.

Входные и выходные торцы уложенного жгута спекаются и полируются таким образом, что бы они были строго параллельны между собой и параллельны любому сечению распрямленного жгута. Жгут свободных гибких волокон может иметь торцы различной конфигурации. Конфигурация одного торца жгута может быть преобразована в любую другую на другом конце (можно преобразовать круг в линию и наоборот).

Если жгут не предназначен для передачи идентичного изображения, то целесообразно применять жгут с произвольной укладкой волокон из-за их значительно меньшей стоимости. При необходимости входной торец жгута может быть отшлифован по форме неплоской поверхности, изображение которой желаем передать. Противоположный конец жгута можно при этом оставить плоским.

В тех случаях, когда внешний рассеянный свет (“шум”) вреден, можно применять поглощающие красители, веденные в оболочку волокон. Естественно, что ведение светопоглощающего красителя ухудшает светопропускание световода.

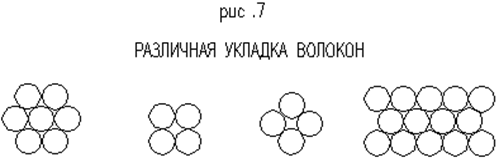

Порядок укладки волокон может быть различным (рис.7): гексагональная укладка, квадратная укладка, ромбическая укладка, укладка волокон в ряд, либо несколько рядов. Порядок укладки на входе и выходе может не совпадать. При получении изображения наблюдаемого предмета порядок укладки определяется требуемой разрешающей способностью прибора. Максимальному разрешению соответствует максимальная плотность укладки волокон.

3.Поэтапное описание технологии.

3.1Выбор и описание материалов

3.1.1 Выбор материала сердечника и прозрачной оболочки волокна.

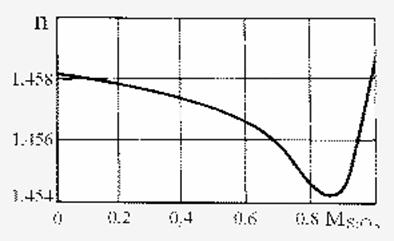

Рис. 8 Зависимость показателя преломления бинарной стеклообразующей системы В2О3 - SiO2 от молярной доли оксида кремния М(SiO2):

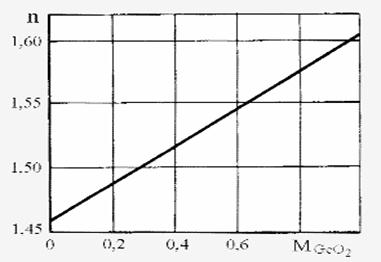

Рис. 9 Зависимость показателя преломления плавленого кварца от молярной доли оксида германия М(GeO2):

Из большинства видов стекол самым низким поглощением в видимой области спектра обладает плавленый кварц - при условии высокой степени очистки и гомогенности (однородности по составу). Значительные преимущества кварца обусловлены малыми внутренними потерями на рассеивание. Высокая температура плавления кварца (1610 С при быстром нагреве, 1720 С при медленном), с одной стороны, требует специальной технологии для изготовления оптического волокна, а с другой - помогает избавиться от различных примесей, которые испаряются при более низких температурах. Стекла, применяемые для изготовления световодов (сердцевины и оптической оболочки), различаются показателями преломления n. В кварц (показатель преломления n = 1,4585 на длине волны 0,589 мкм) добавляется оксид бора (n = 1,4585 на длине волны 0,589 мкм), снижающий показатель преломления (рис.8). Полученный материал может быть применен в качестве оболочки оптоволокна. Длительный отжиг (термическая обработка стекла, придающая необходимые свойства) боросиликатного стекла приводит к увеличению n. Этот материал используется для изготовления сердечника. Другой способ понизить показатель преломления плавленого кварца - добавить в него фтор. В отличие от метастабильного характера изменения этого показателя у чистого боросиликата, снижение его у боросиликатного стекла с добавкой фтора - внутреннее свойство атомов фтора в матрице SiO2. Разность показателей преломления чистого SiO2 и материала с добавкой фтора увеличивается линейно с повышением молярной концентрации фтора вплоть до нескольких процентов. Показатель преломления кварца уменьшается на 0,2% при изменении молярной концентрации фтора на 1%. При этом оптические свойства кварца не ухудшаются. Фторирование кварца позволяет уменьшить рассеивание Рэлея и минимизировать волновые потери. Однако легирование фтором увеличивает вероятность возникновения трещин и уменьшает прочность стекла, а, кроме того, делает кварц более чувствительным к диффузии водорода.
Все другие добавки к плавленому кварцу - такие, как GeO2 (рис.9), P2O5, TiO2, Al2O3, Sb2O3 приводят к увеличению показателя преломления по сравнению с чистым кварцем без ухудшения его оптических свойств. Молярные доли этих оксидов в кварце могут меняться в пределах от 1 до 15%. Показатель преломления увеличивается на 0,001 при увеличении молярной доли GeO2 на 1%. При 20-процентной молярной концентрации двуокиси германия показатель преломления увеличивается на 1,5%.
Кварц с добавкой германия, который может быть использован в качестве материала сердцевины оптоволокна , имеет широкое окно прозрачности почти до 1,7мкм (рис.5).
Более предпочтительным в качестве легирующего материала (как более дешевого) является фосфорный ангидрид Р2О5. При добавлении к плавленому кварцу Р2О5 для образования бинарного стекла внутреннее поглощение материала и рэлеевское рассеяние увеличиваются весьма незначительно. Фосфорный ангидрид сублимируется (переходит из твердого состояния в газообразное, минуя жидкое) при температуре 300 С , гигроскопичен (способен поглощать влагу из воздуха) и имеет температурный коэффициент линейного расширения  почти в 25 раз больше, чем у плавленого кварца. Однако он образует с кварцем устойчивое бинарное стекло, тепловое расширение которого сравнимо с тепловым расширением чистого кварца при молярных концентрациях Р2О5 вплоть до 25%. Полученное стекло не проявляет почти никакой тенденции к ликвации - разделению однородного жидкого расплава на составляющие при остывании. Оно также устойчиво к воздействию воды (не гигроскопично). Показатель преломления фосфоросиликатного стекла увеличивается линейно (во всяком случае, для небольших содержаний оксида фосфора) с увеличением концентрации Р2О5. Начальный прирост показателя преломления при изменении молярной концентрации Р2О5 на 1% составляет 0,043%. Вязкость и температурный коэффициент линейного расширения P2O5 и SiO2 различаются, и это ограничивает количество фосфорного ангидрида, которое может быть введено в плавленый кварц для изготовления оптоволокна. При добавлении в массу кварца 1% TiO2 показатель преломления увеличивается почти на 0,026%. Двойная стеклообразующая система с добавкой в плавленом кварце хороша тем, что титан может входить в матрицу стекла с различными степенями ионизации. Причем некоторые из них обладают заметным поглощением в спектральной области, представляющей рабочий интервал оптоволокна. Добавка Ti3+ особо сильный поглотитель, и ее трудно окислить полностью. Необходима специальная термическая обработка титана при наличии воды и температуре ниже точки плавления стекла, которая приводит к образованию двуокиси титана и водорода.
Для повышения показателя преломления можно использовать оксид алюминия, потери на рассеивание у которого ниже, чем у двуокиси германия. К тому же оксид алюминия (Al2O3) очень стойкий в противоположность оксиду германия GeO2, который может образовывать летучие продукты GeO и GeCl4.
Оксид алюминия весьма стабилен, поэтому высока эффективность введения его в стекло. При изготовлении заготовки менее чувствительны к воздействию парциального давления кислорода и хлора, нежели стекло с добавками GeO2. Стекло, легированное Al2O3, обладает более низким значением вязкости, что ускоряет процессы затвердевания.
Легирование кварцевого стекла оксидом сурьмы не только позволяет получить большее возрастание показателя преломления на 1 моль легирующей добавки по сравнению с GeO2. При этом также снижается возможность образования кристаллической фазы, даже если относительный показатель преломления до и после введения Sb2O3 отличается более чем на 1,6%. Для GeO2 это значение не превышает 1,5%.
Чистота исходных веществ, применяемых для изготовления стекла, в значительной степени определяет его высокое качество по всем контролируемым параметрам. В случае с оксидными стеклами, к которым относится и кварцевое, основные потери связаны с поглощением ионами переходных металлов (ванадия, железа, хрома, меди, кобальта, никеля, марганца), а также гидроксильными группами.
Гидроксильные группы OH являются основной примесью в кварцевых стеклах, которая приводит к значительным потерям. Причина - реакция групп OH с водородом, содержащимся в атмосфере. Особенно большие потери возникают на длине волны 0,95 и 1,4 мкм, т.е. вне видимого спектра. Слабые полосы поглощения появляются на длинах волн 0,725 и 0,825 мкм. Снижения потерь в стекле можно добиться, уменьшая содержание гидроксильных групп до нескольких десятков миллиграмм на килограмм.
Влияние гидроксильных групп особенно заметно в кварцевых стеклах, легированных двуокисью германия, содержащих примеси алюминия и натрия, достигающих в натуральном кварце 1015 частиц на миллион, а в синтетическом менее 3 частиц на миллион. В кварцевом стекле, легированном P2O5 и GeO2, присутствие группы OH приводит к увеличению потерь пропорционально концентрации P2O5.
Тройные или более сложные стеклообразующие системы такие, как натрийкальцийсиликатное и натрийборосиликатное стекло, имеют низкие температуры плавления: натрийкальцийсиликатное стекло (Na2O, CaO, SiO2) 1400°C; щелочносвинцовое стекло (Na2O, PbO, SiO2) 1400°C; натрийалюминийсиликатное стекло (Al2O3, Na2O, SiO2) 1450°C; натрийборосиликатное стекло (Na2O, B2O3, SiO2) 1250°C. Эти стекла обладают также более высоким показателем преломления и могут быть модифицированы для получения материала с низким показателем преломления (для оптической оболочки). Показатели преломления натрийборосиликатного стекла можно уменьшить на 3%, натрийкальцийсиликатного на 4%, щелочносвинцового силикатного почти на 10%. При этом все модификации согласуются между собой по остальным свойствам и могут использоваться как материалы для сердцевины и оптической оболочки  волоконно - оптических световодов.
          Недостаток низкоплавких многокомпонентных стекол -  большая вероятность загрязнения по сравнению с плавким кварцем. Это затрудняет их очистку от примесей для снижения показателя поглощения и рассеивания. Из-за низких температур при размягчении и плавлении возможно загрязнение стекла на всех стадиях производства.
Для формирования многокомпонентных оптоволокон необходимо подобрать пару стекол для сердцевины и оптической оболочки, которые удовлетворяли бы следующим требованиям:
1) Минимальные диффузионные процессы на границе раздела пары стекол, которые достигаются путем уравновешивания их состава по роду и концентрации щелочных оксидов. Это позволит максимально сохранить исходные значения показателя преломления каждого стекла из пары.
2) Максимальная совместимость пары стекол, когда на границе их раздела при вытягивании волокна и возможных последующих термообработках не возникают новообразования, газовые пузырьки и ликвация.
3) Низкотемпературное плавление при 1250-1350 С высокочистой гомогенной шихты в тигле из чистого кварцевого стекла при минимальном его растворении расплавом, особенно стекла сердцевины.
           Итак, в большинстве случаев предпочтительно применять кварцевые стекла, поскольку они обладают рядом преимуществ. При этом двуокись кремния как составная часть может быть получена с очень высокой степенью чистоты. Требуемые пары подбираются исходя из экспериментальных данных, условий эксплуатации и конечной стоимости изделия.
